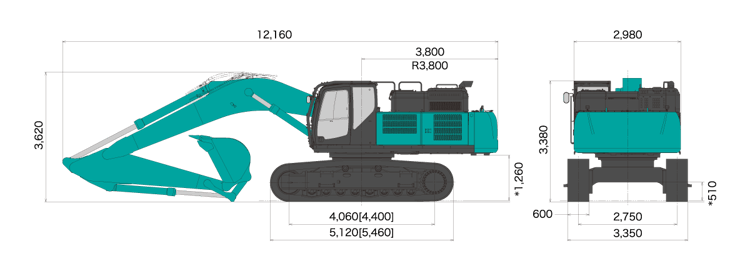

土木油圧ショベル標準型SK470-11/SK500LC-11カタログお問い合わせ 製品に関するご留意事項 概要機能・性能スペック概要機能・性能スペック販売サービス窓口カタログお問い合わせメニュー メニュー 標準仕様 主な仕様 機種名 SK470 SK500LC 本体型式 SK470-11 SK500LC-11 車名および型式 コベルコLS15 コベルコLS15 性能 標準バケット容量 m³ 1.90(旧JIS 1.7) 旋回速度 min⁻¹{rpm} 7.5 { 7.5 } 走行速度 km/h 3.2 / 5.4 登坂能力 %(度) 70 ( 35 ) 最大掘削力 バケット kN{kgf} 267 {27,200} ( 292 {29,800} ＊3) アーム kN{kgf} 203 {20,700} ( 222 {22,600} ＊3) 質量（標準シュー装着時） 運転質量 kg 48,800 49,500 エンジン 型式 カミンズ QSX12-4A 種類 水冷4サイクル立型、直噴射方式 定格出力 kW/min⁻¹{PS/rpm} 280 / 1,800 {381 / 1,800} (JIS B 8004) ファン無 NET 燃料タンク容量 ℓ 638 油圧装置 油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ 設定圧 mPa{kgf/cm²} 31.4 { 320 } (34.3 { 350 } ＊3) 旋回モータ形式 定容量形アキシャルピストン式(2個) 走行モータ形式 ℓ 可変容量形アキシャルピストン式(2個) 油圧作動油 ℓ 全量 631 (タンク内油量 371 ) アタッチメント装着可能質量 標準3.45mHDアーム時 kg 6,290 6,380 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 ＊3. パワーアップ時の値です。 全体図 （単位:mm） HDアーム（3.45m）、1.9m3バケット装着時。 ［ ］はLCタイプ。 ＊シュー突起を含みません。 作動範囲 （単位:mm） 機種名 SK470 / SK500LC アーム種類 HDショートアーム(3.00m) HDアーム(3.45m) HDロングアーム(4.90m) a - 最大掘削半径 11,770 12,070 13,480 a' - 床面最大掘削半径 11,540 11,840 13,280 b - 最大掘削深さ＊ 7,360 7,810 9,260 c - 最大掘削高さ＊ 11,160 10,930 11,690 d - 最大ダンプ高さ＊ 7,720 7,580 8,290 e - 最小ダンプ高さ＊ 3,220 2,770 1,320 f - 最大垂直掘深さ＊ 6,680 7,120 8,410 g - 最小旋回半径 5,280 5,140 5,310 h - 同上時高さ＊ 9,030 9,040 標準バケット容量(山積) 2.10m³ 1.90m³ 1.40m³ ＊印はシュー突起を含みません。バケット容量は新JIS表示です。 各種シュー 形状 シュー幅(mm) クローラ全幅(mm) 接地圧(kPa{kgf/cm²}) SK470 SK500LC SK470 SK500LC 鉄クローラ(等高) 600(標準) 3,350 90{0.92} 85{0.86} 800 3,550 69{0.71} 65{0.66} 接地圧は基本アタッチメント装着時の値です。 各種バケットの仕様と組み合わせ ◎印は標準の組み合わせ、○印は一般作業、△印は軽作業を示します。 項目 ／ 種類 ホウバケット タイプ 幅狭 標準 幅広 用途 一般掘削 軽掘削・積込み バケット容量 山積(旧JIS) m³ 1.4(1.2) 1.6(1.4) 1.9(1.7) 2.1(1.8) 2.4(2.1) 平積 m³ 1.0 1.2 1.4 1.5 1.7 バケット口幅 サイドカッタ有 mm 1,225 1,375 1,670 1,750 1,980 サイドカッタ無 mm 1,100 1,250 1,550 1,620 1,850 ツースの数 4 5 組み合わせ HDショートアーム (3.0m) ○ ○ △ HDアーム (3.45m) ○ ◎ △ ― HDロングアーム (4.9m) ◎ △ ― 標準タイプ以外はオプション設定です。 バケット容量は新JIS表示で（ ）内は旧JIS表示です。 主要装備品 ◎印は標準装備、△印はオプションを示します。 機種名 SK470 SK500LC バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。） 1.4(1.2)バケット △ 1.6(1.4)バケット △ 1.9(1.7)バケット ◎ 2.1(1.8)バケット △ 2.4(2.1)バケット △ 配管 N&B配管 ◎ 回転N&B配管 △ アーム HDアーム3.45m ◎ HDショートアーム3.00m △ HDロングアーム4.90m △ ブーム HDブーム7.0m ◎ ウエイト 基本ウエイト ◎ シュー 600mm等高シュー ◎ 800mm等高シュー △ キャブ 基本キャブROPS(小窓) ◎ キャブガード 縦格子(1面)下部 △ 縦格子(2面)下部、前部 △ トップガード(ISO 10262 レベルII) △ シート アームレスト付きエアサスペンションシート ◎ その他 自動給脂装置 △ 寒冷地仕様作動油 △ マルチコントロール ◎ 稼働機管理システム「MERiT」 ◎ LEDキャブ2ライト △ LEDカウンタウエイト上ライト ◎ 増設トラックガイド △ 上部本体アンダカバー ◎ 上部本体アンダカバー(t6mm) △ 下部本体アンダーカバー(t9mm) △ 1WAYコール △ 消火器 △ 黄色回転警告灯 △ 走行アラーム △ イーグルアイビュー ◎ IDキー △ グリスガン △ 工具 △ 作動油フィルタ目詰まり検出機能 ◎ バッテリ遮断機能 ◎ レインバイザー △ 800mmシュー用ステップ △ Kスキャン ◎ 標準装備品 オートアイドルストップオートエアコン（内気循環・外気導入切替式）デフロスタ左右一体式コントロールボックス巻き取り式シートベルトラゲッジトレイ大型カップフォルダライフハンマハンズフリー搭載Bluetooth®ラジオ（2スピーカ）耳付2分割フロアマットスマートフォンホルダドア連動LEDルームライトエンジンオイルパンドレンコックLED前方作業灯（アタッチメント2、上部本体右1）プレクリーナ付きダブルエレメントクリーナ1回間欠＆ライズアップワイパ 「BluetoothⓇ」はBluetooth SIG Inc.の登録商標です。
