KOBELCO
コベルコ建機
  • 建物解体
油圧ショベル
  • 標準型

SK550DLC-11

超ロングアタッチメント仕様

主な仕様

機種名 SK650DLC
本体型式 SK650DLC-11
アタッチメント仕様 超ロングアタッチメント セパレートブーム
6.1m アーム 8.7m アーム 基本 ジブシリンダ 大径 ジブシリンダ
3.5mインサート インサートなし 3.5mインサート インサートなし
性能
旋回速度 min⁻¹ 4.0 7.5
走行速度(1速/2速) km/h 3.2 / 5.4
登坂能力 %(度) 70(35)
質量
本体質量(本体＋メインブーム) kg 49,600 [50,600]
運転質量※ kg 61,500 [62,500] 59,800 [60,800] 62,000 [63,000] 60,300 [61,300] 63,800 [64,800] 64,100 [65,100]
接地圧※ kPa 105 [107] 102 [104] 106 [108] 103 [105] 109 [111] 110 [112]
エンジン
型式 カミンズ QSX12-4A
種類 水冷4サイクル立型、直噴射方式
定格出力(ファン無し) kW/min⁻¹ 280 / 1,800 (JIS B 8004)
燃料タンク容量 ℓ 638
尿素水タンク容量 ℓ 73
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧 MPa 31.4
油圧作動油 ℓ 全量631 (タンク内油量371)
アタッチメント
質量(スタンド・作動油含む) kg 7,560 5,890 8,050 6,370 8,200 8,460
スタンド質量 kg 120 140
アタッチメント装着可能質量 kg 2,600 6,100
  • 単位は国際単位系の SI 単位表示です。運転質量および接地圧は先端アタッチメントを装着した状態での値で、［　］ 内はチルトキャブ仕様のものです。

外形寸法（本体＋メインブーム）

（単位 : mm）

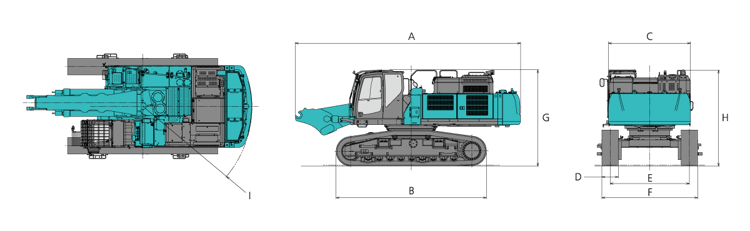

外形寸法図
A メインブーム＋上部旋回体長さ 8,180
B クローラ全長 5,460
C 上部旋回体全幅 2,980
D クローラシュー幅 600
E クローラ中心距離（拡張時／縮小時） 2,880 / 2,380
F クローラ全幅（拡張時／縮小時） 3,480 / 2,980
G 本体全高（キャブ） 3,500
H 本体全高（ハンドレール） 3,490
I 後端旋回半径 3,970

完成機寸法

3つ折れ8.7mアーム仕様

（単位 : mm）

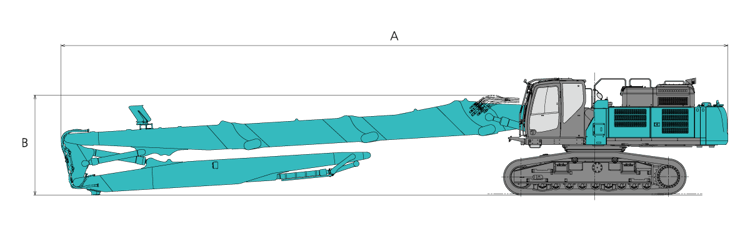

3つ折れ8.7mアーム仕様 完成機寸法図
仕様 A 全長 B アタッチメント高さ
3つ折れ超ロングアタッチメント 8.7m アーム仕様 3.5m インサート構成 19,890 2,990
3つ折れ超ロングアタッチメント 8.7m アーム仕様 インサートなし構成 16,390 2,930

3つ折れ6.1mアーム仕様

（単位 : mm）

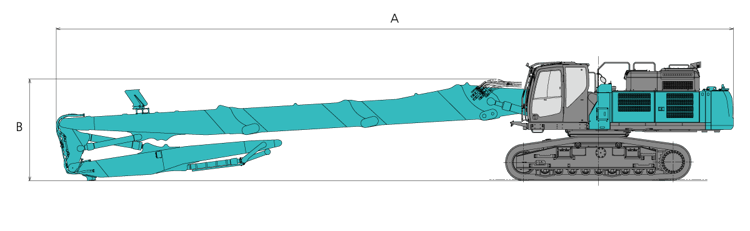

3つ折れ6.1mアーム仕様 完成機寸法図
仕様 A 全長 B アタッチメント高さ
3つ折れ超ロングアタッチメント 6.1m アーム仕様 3.5m インサート構成 19,890 2,990
3つ折れ超ロングアタッチメント 6.1m アーム仕様 インサートなし構成 16,390 2,930

作動範囲

3つ折れ超ロングアタッチメント 8.7m アーム仕様 インサート構成
先端アタッチメント装着可能質量：2,600kg
8.7m アーム仕様インサート構成作動範囲図
3つ折れ超ロングアタッチメント 8.7mアーム仕様
先端アタッチメント装着可能質量：2,600kg
8.7mアーム仕様作動範囲図
  • 図中の斜線部より内側はキャプ干渉停止域を示します。
3つ折れ超ロングアタッチメント 6.1m アーム仕様インサート構成
先端アタッチメント装着可能質量：2,600kg
6.1mアーム仕様インサート構成作動範囲図
3つ折れ超ロングアタッチメント 6.1m アーム仕様
先端アタッチメント装着可能質量：2,600kg
6.1m アーム仕様作動範囲図
  • 図中の斜線部より内側はキャプ干渉停止域を示します。
アタッチメント仕様 6.1m アーム仕様 8.7m アーム仕様
インサートブーム 3.5m なし 3.5m なし
a- 最大作業半径（縦向き時） 15,500 14,500 15,500 14,500
b- 最大作業半径（横向き時） 12,500 11,500 13,500 12,500
c- 最大作業高さ 24,990 21,510 27,530 24,040
d- 最大作業高さ時半径 3,880 3,520 4,480 4,120
e- フロント最小旋回半径 3,300 2,940 3,300 2,930
f- フロント最小旋回時高さ 18,100 14,620 18,100 14,620
g- 格納姿勢時高さ 2,990 2,940 2,990 2,930
  • 数値はシュー突起を含みません。

分解時の寸法および質量

構成図

分解時の寸法および質量構成図
構 成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)
本体（カウンタウエイトなし）

SK550DLC-11：本体（カウンタウエイトなし）

 6,310 3,500 2,990 34,500[35,500]
本体（カウンタウエイト付き）＋メインブーム

SK550DLC-11：本体（カウンタウエイト付き）＋メインブーム

 8,180 3,500 2,990 49,600[50,600]
本体（カウンタウエイトなし）＋メインブーム

SK550DLC-11：本体（カウンタウエイトなし）＋メインブー

 7,790 3,500 2,990 38,400[39,500]
カウンタウエイトケース

SK550DLC-11：カウンタウエイトケース

 2,980 1,330 1,010 4,890
カウンタウエイト（内部ウエイト）

SK550DLC-11：カウンタウエイト（内部ウエイト）

 2,490 1,230 590 6,260
6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

SK550DLC-11：6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

 9,200 2,200 1,770 7,560
6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台

SK550DLC-11：6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台

 6,590 2,200 1,770 5,890
8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

SK550DLC-11：8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

 9,200 2,200 1,770 8,050
8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台

SK550DLC-11：8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台

 9,190 2,200 1,770 6,370
3.5mインサートブーム＋架台

SK550DLC-11：3.5mインサートブーム＋架台

 4,340 1,910 1,770 1,950
3.5mアダプタブーム＋架台

SK550DLC-11：3.5mアダプタブーム＋架台

 4,340 2,160 1,850 2,060
セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

SK550DLC-11：セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

 9,420 2,850 1,850 8,200
セパレートブームアタッチメント（大径ジブシリンダタイプ）＋架台

SK550DLC-11：セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

 9,420 2,850 1,850 8,460
  • 質量の［　　］内はチルトキャブ仕様のものです

アタッチメントのブロック構成と共用

超ロングアタッチメント仕様
3つ折れ6.1mアーム＋3.5mインサート仕様
SK550DLC-113つ折れ6.1mアーム＋3.5mインサート仕様 SK550DLC-113つ折れ6.1mアーム＋3.5mインサート仕様
6.1mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mインサート / 3.5mアダプタ / 3.95mメインブーム
3つ折れ6.1mアーム仕様
SK550DLC-113つ折れ6.1mアーム仕様 SK550DLC-113つ折れ6.1mアーム仕様
6.1mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mアダプタ / 3.95mメインブーム
3つ折れ8.7mアーム仕様＋3.5mインサート仕様
SK550DLC-113つ折れ8.7mアーム仕様＋3.5mインサート仕様 SK550DLC-113つ折れ8.7mアーム仕様＋3.5mインサート仕様
8.7mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mインサート / 3.5mアダプタ / 3.95mメインブーム
3つ折れ8.7mアーム仕様
SK550DLC-113つ折れ8.7mアーム仕様 SK550DLC-113つ折れ8.7mアーム仕様
8.7mアーム＋1.35mインターブーム＋4.8mフロントブーム / 3.5mアダプタ / 3.95mメインブーム
  •  同じ色のアタッチメントブロックは共用できます。

セパレートブーム仕様

主な仕様

機種名 SK650DLC
本体型式 SK650DLC-11
アタッチメント仕様 超ロングアタッチメント セパレートブーム
6.1m アーム 8.7m アーム 基本 ジブシリンダ 大径 ジブシリンダ
3.5mインサート インサートなし 3.5mインサート インサートなし
性能
旋回速度 min⁻¹ 4.0 7.5
走行速度(1速/2速) km/h 3.2 / 5.4
登坂能力 %(度) 70(35)
質量
本体質量(本体＋メインブーム) kg 49,600 [50,600]
運転質量※ kg 61,500 [62,500] 59,800 [60,800] 62,000 [63,000] 60,300 [61,300] 63,800 [64,800] 64,100 [65,100]
接地圧※ kPa 105 [107] 102 [104] 106 [108] 103 [105] 109 [111] 110 [112]
エンジン
型式 カミンズ QSX12-4A
種類 水冷4サイクル立型、直噴射方式
定格出力(ファン無し) kW/min⁻¹ 280 / 1,800 (JIS B 8004)
燃料タンク容量 ℓ 638
尿素水タンク容量 ℓ 73
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧 MPa 31.4
油圧作動油 ℓ 全量631 (タンク内油量371)
アタッチメント
質量(スタンド・作動油含む) kg 7,560 5,890 8,050 6,370 8,200 8,460
スタンド質量 kg 120 140
アタッチメント装着可能質量 kg 2,600 6,100
  • 単位は国際単位系の SI 単位表示です。運転質量および接地圧は先端アタッチメントを装着した状態での値で、［　］ 内はチルトキャブ仕様のものです。

外形寸法（本体＋メインブーム）

（単位 : mm）

外形寸法図
A メインブーム＋上部旋回体長さ 8,180
B クローラ全長 5,460
C 上部旋回体全幅 2,980
D クローラシュー幅 600
E クローラ中心距離（拡張時／縮小時） 2,880 / 2,380
F クローラ全幅（拡張時／縮小時） 3,480 / 2,980
G 本体全高（キャブ） 3,500
H 本体全高（ハンドレール） 3,490
I 後端旋回半径 3,970

完成機寸法

（単位 : mm）

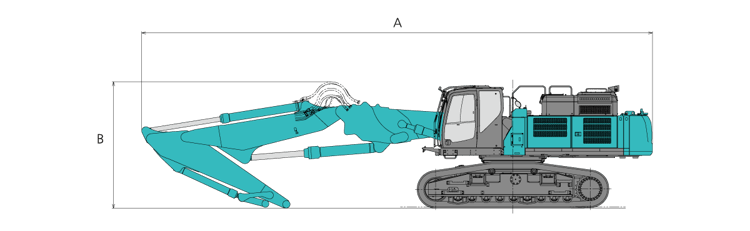

完成機寸法図
A 全長 B アタッチメント高さ
14,530 3,600

作動範囲

ジブシリンダ径 基本 大径
a- 最大作業半径（縦向き時） 11,100  11,100
b- 最大作業半径（横向き時） 9,200  9,200
c- 最大作業深さ 6,270 6,260
d- 最大作業高さ 14,620  14,620
e- 最大作業高さ時半径 2,690  2,690
f- フロント最小旋回半径 3,390  3,390
g- フロント最小旋回時高さ 12,760  12,760
  • 数値はシュー突起を含みません。
セパレートブーム仕様
先端アタッチメント装着可能質量：2,600kg
作動範囲図
  • 図中の斜線部より内側はキャプ干渉停止域を示します。

分解時の寸法および質量

構成図

分解時の寸法および質量構成図
構 成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)
本体（カウンタウエイトなし）

SK550DLC-11：本体（カウンタウエイトなし）

 6,310 3,500 2,990 34,500[35,500]
本体（カウンタウエイト付き）＋メインブーム

SK550DLC-11：本体（カウンタウエイト付き）＋メインブーム

 8,180 3,500 2,990 49,600[50,600]
本体（カウンタウエイトなし）＋メインブーム

SK550DLC-11：本体（カウンタウエイトなし）＋メインブー

 7,790 3,500 2,990 38,400[39,500]
カウンタウエイトケース

SK550DLC-11：カウンタウエイトケース

 2,980 1,330 1,010 4,890
カウンタウエイト（内部ウエイト）

SK550DLC-11：カウンタウエイト（内部ウエイト）

 2,490 1,230 590 6,260
6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

SK550DLC-11：6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

 9,200 2,200 1,770 7,560
6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台

SK550DLC-11：6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台

 6,590 2,200 1,770 5,890
8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

SK550DLC-11：8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

 9,200 2,200 1,770 8,050
8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台

SK550DLC-11：8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台

 9,190 2,200 1,770 6,370
3.5mインサートブーム＋架台

SK550DLC-11：3.5mインサートブーム＋架台

 4,340 1,910 1,770 1,950
3.5mアダプタブーム＋架台

SK550DLC-11：3.5mアダプタブーム＋架台

 4,340 2,160 1,850 2,060
セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

SK550DLC-11：セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

 9,420 2,850 1,850 8,200
セパレートブームアタッチメント（大径ジブシリンダタイプ）＋架台

SK550DLC-11：セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

 9,420 2,850 1,850 8,460
  • 質量の［　　］内はチルトキャブ仕様のものです

アタッチメントのブロック構成と共用

セパレートブーム仕様
セパレートブーム仕様

SK550DLC-11セパレートブーム仕様

 K550DLC-11セパレートブーム仕様
3.45mアーム＋4.5mフロントブーム＋0.75mメインフロントブーム / 3.95mメインブーム
  • 同じ色のアタッチメントブロックは共用できます。

分解時の寸法および質量

構成図

分解時の寸法および質量構成図
構 成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)
本体（カウンタウエイトなし）

SK550DLC-11：本体（カウンタウエイトなし）

 6,310 3,500 2,990 34,500[35,500]
本体（カウンタウエイト付き）＋メインブーム

SK550DLC-11：本体（カウンタウエイト付き）＋メインブーム

 8,180 3,500 2,990 49,600[50,600]
本体（カウンタウエイトなし）＋メインブーム

SK550DLC-11：本体（カウンタウエイトなし）＋メインブー

 7,790 3,500 2,990 38,400[39,500]
カウンタウエイトケース

SK550DLC-11：カウンタウエイトケース

 2,980 1,330 1,010 4,890
カウンタウエイト（内部ウエイト）

SK550DLC-11：カウンタウエイト（内部ウエイト）

 2,490 1,230 590 6,260
6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

SK550DLC-11：6.1mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

 9,200 2,200 1,770 7,560
6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台

SK550DLC-11：6.1mアーム仕様超ロングアタッチメント（インサートなし）＋架台

 6,590 2,200 1,770 5,890
8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

SK550DLC-11：8.7mアーム仕様超ロングアタッチメント（3.5mインサート付き）＋架台

 9,200 2,200 1,770 8,050
8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台

SK550DLC-11：8.7mアーム仕様超ロングアタッチメント（インサートなし）＋架台

 9,190 2,200 1,770 6,370
3.5mインサートブーム＋架台

SK550DLC-11：3.5mインサートブーム＋架台

 4,340 1,910 1,770 1,950
3.5mアダプタブーム＋架台

SK550DLC-11：3.5mアダプタブーム＋架台

 4,340 2,160 1,850 2,060
セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

SK550DLC-11：セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

 9,420 2,850 1,850 8,200
セパレートブームアタッチメント（大径ジブシリンダタイプ）＋架台

SK550DLC-11：セパレートブームアタッチメント（基本ジブシリンダタイプ）＋架台

 9,420 2,850 1,850 8,460
  • 質量の［　　］内はチルトキャブ仕様のものです

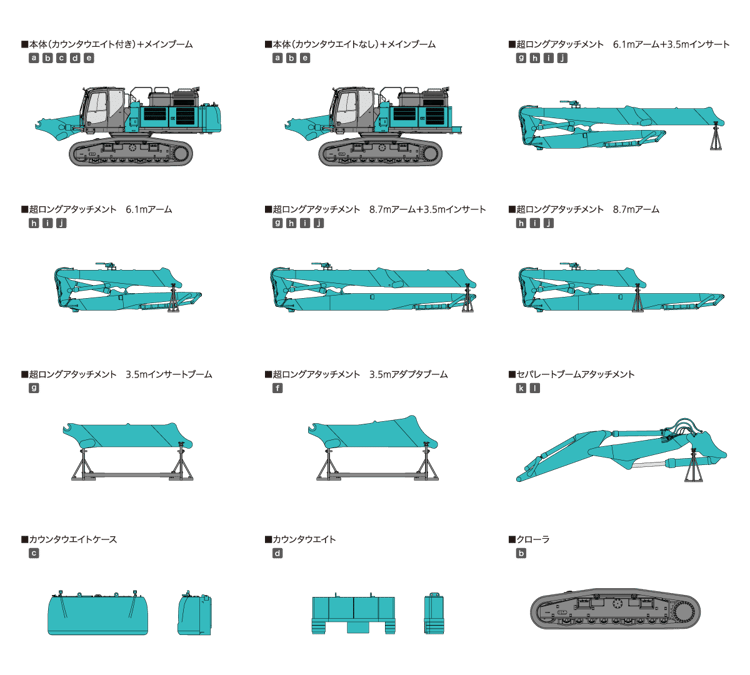

分解搬送図

分解搬送図

主要装備品

 ○印は標準装備、△印はオプションを示します。

機種名 SK550DLC
仕様 超ロング
アタッチメント仕様		 セパレートブーム
仕様
アタッチメント
1.9(1.7) HDバケット ― △
配管
BS＋回転N&B＋QH ― ○
BS＋回転N&B ○ ―
アーム
NEXT3折超ロングアーム6.1m(h25m) △ ―
NEXT3折超ロングアーム8.7m(h27m) ○ ―
HDアーム3.45m ― ○
ブーム
NEXT3折超ロングブーム(h25m) △ ―
NEXT3折超ロングブーム(h27m) ○ ―
NEXTセパレートブーム(基本ジブシリンダ) ― △
NEXTセパレートブーム(大径ジブシリンダ) ― ○
ウエイト
積層(+1700kg)(追加CW対応) ○
シュー
600mm等高シュー ○
600mmHDシュー △
キャブ
DSキャブ, 非開閉サッシレス, 強化フロントガード ○
熱線入り天窓ガラス △
チルト式キャブ △
シート
アームレスト付きエアサスペンションシート ○
その他
寒冷地仕様作動油 △
電磁リリーフ機能 ○
マルチコントロール ○
作動油フィルタ目詰まり検出機能 ○
バッテリ遮断機能 ○
増設トラックガイド △
3ボタングリップ ○
リバースファン ○
キャブ下視認ミラー＊ ○
LEDカウンタウエイト上ライト ○
1WAYコール ○
イーグルアイビュー ○
黄色回転警告灯 ○
走行アラーム △
乗り出し防止桟付 ○
インサートブーム用架台 △ ―
アダプタブーム用架台 △ ―
散水装置 △
NEXTピン抜き治具 △
IDキー △
消火器 △
グリスガン △
工具 △

＊チルト式キャブ仕様のみ

標準装備品

  • 転倒警報装置
  • キャブ干渉防止装置
  • ブームセイフティ配管
  • 下部本体アンダカバー（ t 9ｍｍ）
  • 強化型上部本体アンダカバー（ t 6mm ）
  • エアコンコンデンサ防虫ネット
  • プレクリーナ付きダブルエレメントエアクリーナ
  • エンジンオイルパンドレンコック
  • 自動給脂装置
  • 本体前方作業灯（上部本体：1、キャブ下：1*、キャブ上：2）
  • アタッチメント前方作業灯（セパレートブーム仕様：2、超ロングアタッチメント仕様：2）　
  • 間欠ワイパ
  • オートエアコン（内気循環・外気導入切替式）
  • デフロスタ
  • 左右一体スライド式コントロールボックス
  • 巻き取り式シートベルト
  • ラゲッジトレイ
  • 大型カップホルダ
  • ライフハンマ
  • AM/FMラジオ（２スピーカ）
  • 耳付2分割フロアマット
  • ルームライト
  • 稼働機管理システム「MERiT」
