KOBELCO
コベルコ建機
  • 建物解体
油圧ショベル
  • 標準型

SK650DLC-11

超ロングアタッチメント仕様

主な仕様

機種名 SK650DLC
本体型式 SK650DLC-11
車名および型式 コベルコ LS16
アタッチメント仕様 3つ折れ超ロングアタッチメント
8.2mアーム
インサート付き インサートなし
28.2m 25.3m
最大作業高さ(アームトップ)＊ mm 28,230 25,270
性能
旋回速度 min⁻¹ 4.0
走行速度(1速/2速) km/h 2.7 / 5.3
登坂能力 %(度) 18（10）
質量
運転質量 kg 78,900 76,100
接地圧 kPa{kg/cm²} 120 {1.22} 116 {1.18}
エンジン
型式 いすゞ 6WG1
種類 ディーゼル 4サイクル
定格出力(ファン無し) kW{PS}/min⁻¹ 348 {473} /1,800
燃料タンク容量 ℓ 720
尿素水タンク容量 ℓ 83
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧 MPa 34.3
油圧作動油 ℓ 全量803（タンク内油量370）
アタッチメント
アームピン径 mm φ90 φ90
アタッチメント装着可能質量 kg 3,700 3,700

＊シュー突起を含みません。

  • 単位は国際単位系のＳＩ単位表示で{　} 内は従来表示です。
  • 3つ折れ仕様は、クイックヒッチ装着可能です。

外形寸法（本体＋メインブーム）　　

（単位: mm）

SK650の外形寸法
※（ ）内はクローラ縮小時の寸法を示します。
※［ ］内は輸送時の寸法を示します。
※1 グローサ高さを除きます。
※2 輸送時に下部ステップを格納した状態。
※3 輸送時にキャットウォークを格納した状態。

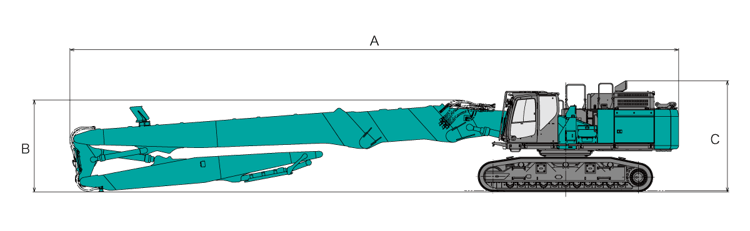

完成機寸法

3つ折れ超ロングアタッチメント 8.2 mアーム仕様

3つ折れ超ロングアタッチメントの完成機寸法

（単位: mm）

機種名 インサート付き インサートなし
A 全長 21,030 18,030
B アタッチメント高さ 3,190 3,130
C 全高 3,860 3,860

作動範囲

※図中の斜線部より内側はキャプ干渉停止域を示します。

（単位: mm）

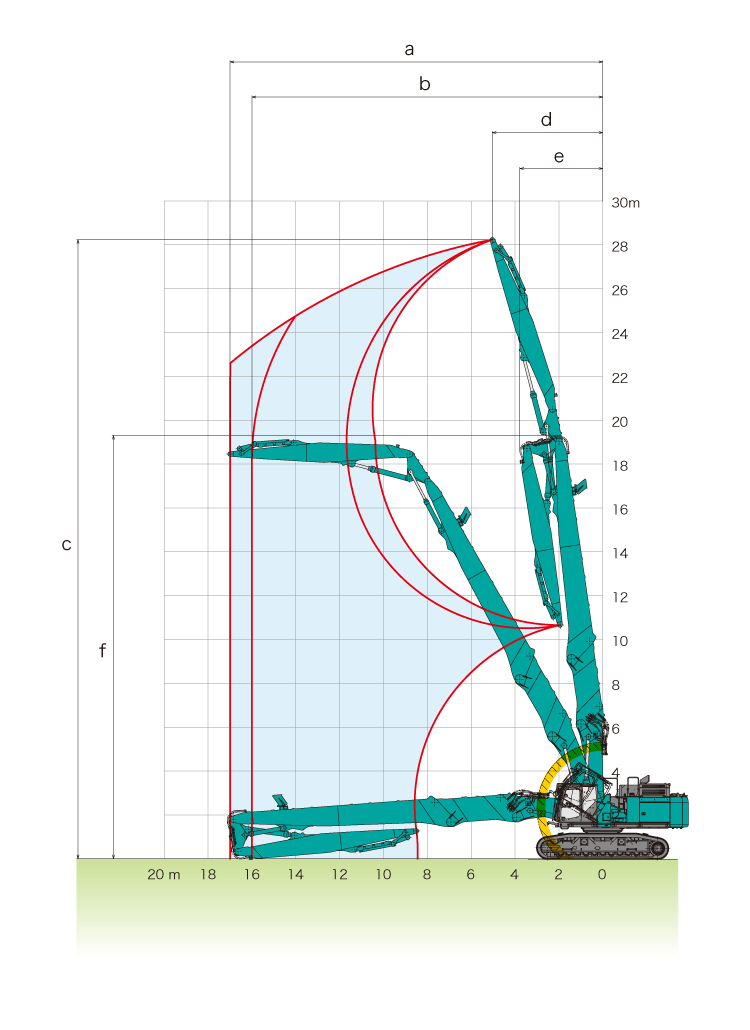

3つ折れ超ロングアタッチメント 8.2m アーム仕様 インサート付き
先端アタッチメント装着可能質量：3,700kg
3つ折れ超ロングアタッチメント 8.2m アーム仕様 インサート構成 先端アタッチメント装着可能質量：3,700kg

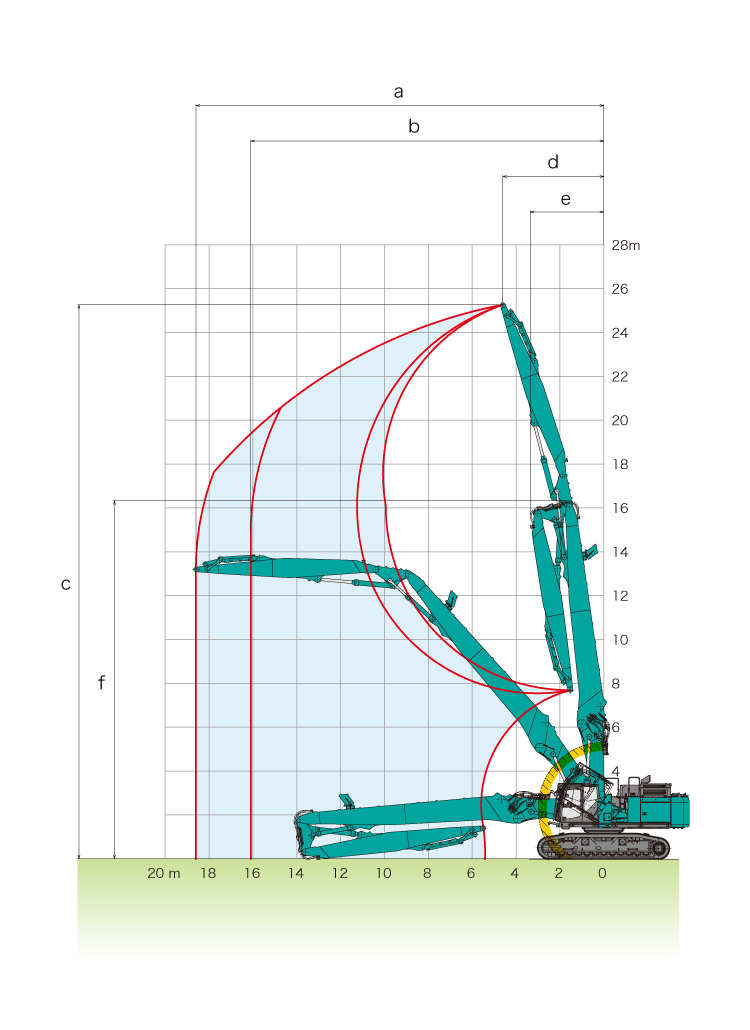

3つ折れ超ロングアタッチメント 8.2m アーム仕様 インサートなし
先端アタッチメント装着可能質量：3,700kg
3つ折れ超ロングアタッチメント 8.2m アーム仕様 先端アタッチメント装着可能質量：3,700kg
アタッチメント仕様 3つ折れ超ロングアタッチメント
8.2m アーム仕様
インサート付き インサートなし
a- 最大作業半径（縦向き時） 17,000 18,600
b- 最大作業半径（横向き時） 16,000 16,100
c- 最大作業高さ※ 28,230 25,270
d- 最大作業高さ時半径 5,040 4,610
e- フロント最小旋回半径 3,780 3,350
f- フロント最小旋回時高さ※ 19,300 16,330

※数値はシュー突起を含みません。

分解時の寸法および質量

構成図

分解時の構成図
構 成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)
本体（積層カウンタウエイトなし）

a,b

 6,250 3,500 3,190 43,400

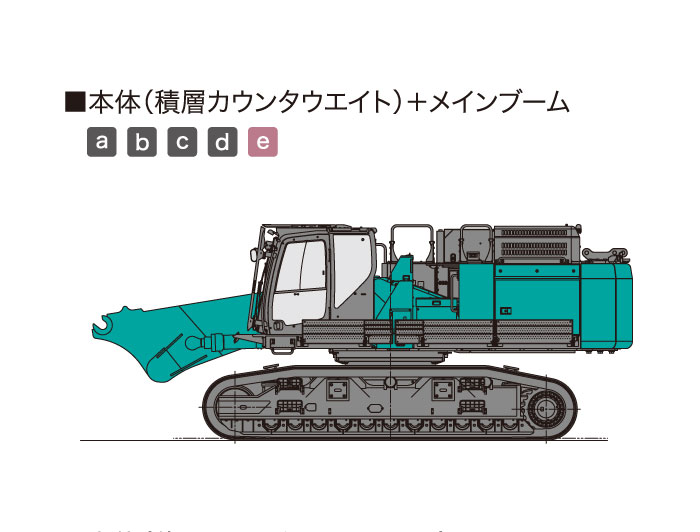

本体（積層カウンタウエイト）＋メインブーム

a,b,c,d,e

 8,720 3,500 3,190 62,400

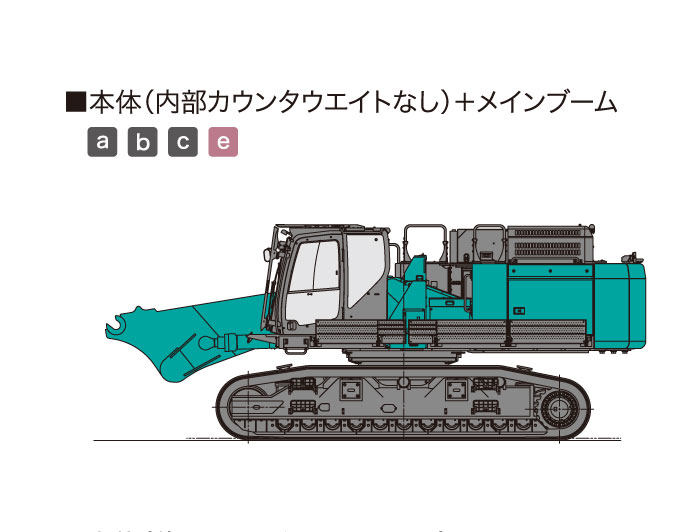

本体（内部カウンタウエイトなし）＋メインブーム

a,b,c,e

 8,720 3,500 3,190 50,800

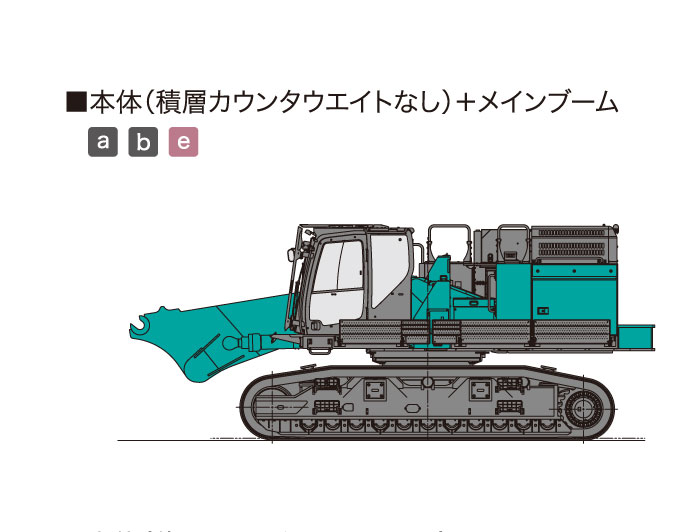

本体（積層カウンタウエイトなし）＋メインブーム

a,b,e

 8,470 3,500 3,190 47,100
カウンタウエイトケース

c

 865 1,560 3,190 3,520
内部カウンタウエイト

d

 725 1,490 2,740 11,600

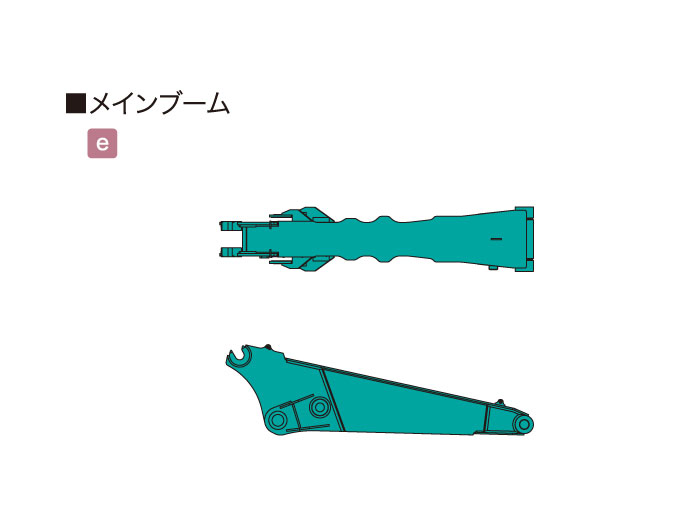

メインブーム

e

 4,720 1,390 990 3,790

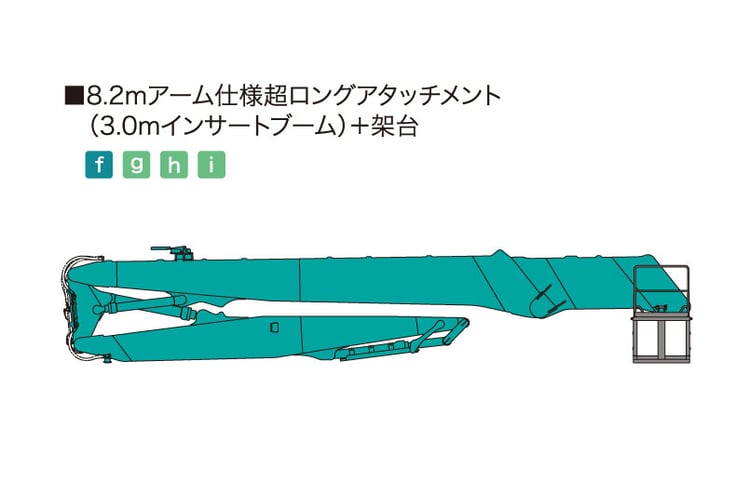

8.2mアーム仕様超ロングアタッチメント（3.0mインサートブーム）＋架台

j,k

 13,440 2,560 2,470 12,900
8.2mアーム仕様超ロングアタッチメント＋架台

ghi

 10,390 2,560 2,470 10,100
3.0mインサートブーム＋架台

f

 4,250 2,240 2,470 3,230
セパレートブームアタッチメント＋架台

j,k

 9,490 2,910 2,470 9,330

アタッチメントのブロック構成と共用

※同じ色のアタッチメントブロックは共用できます。

超ロングアタッチメント仕様
3つ折れ8.2mアーム＋3.0mインサート仕様
SK650DLC-113つ折れ8.2mアーム＋3.0mインサート仕様 SK650DLC-113つ折れ8.2mアーム＋3.0mインサート仕様
8.2mアーム＋1.5mインターブーム＋9.9mフロントブーム / 3.0mインサート / 4.5mメインブーム
3つ折れ8.2mアーム仕様
SK650DLC-113つ折れ8.2mアーム仕様 SK650DLC-113つ折れ8.2mアーム仕様
8.2mアーム＋1.5mインターブーム＋9.9mフロントブーム / 4.5mメインブーム

セパレートブーム仕様

主な仕様

機種名 SK650DLC
本体型式 SK650DLC-11
車名および型式 コベルコ LS16
アタッチメント仕様 セパレートブーム
3.45mアーム
インサート付き インサートなし
15.3m 13.2m
最大作業高さ(アームトップ)＊ mm 18,220 15,250
性能
旋回速度 min⁻¹ 6.4
走行速度(1速/2速) km/h 2.7 / 5.3
登坂能力 %(度) 18（10）
質量
運転質量 kg 80,600 77,700
接地圧 kPa{kg/cm²} 122 {1.24} 118 {1.20}
エンジン
型式 いすゞ 6WG1
種類 ディーゼル 4サイクル
定格出力(ファン無し) kW{PS}/min⁻¹ 348 {473} /1,800
燃料タンク容量 ℓ 720
尿素水タンク容量 ℓ 83
油圧装置
ポンプ形式 可変容量形アキシャルピストン2＋ギヤ1
ポンプ設定圧 MPa 34.3
油圧作動油 ℓ 全量803（タンク内油量370）
アタッチメント
アームピン径 mm φ110 φ110
アタッチメント装着可能質量 kg 6,100 6,100

＊シュー突起を含みません。

  • 単位は国際単位系のＳＩ単位表示で｛　｝内は従来表示です。

外形寸法（本体＋メインブーム）

（単位: mm）

SK650の外形寸法
※（ ）内はクローラ縮小時の寸法を示します。
※［ ］内は輸送時の寸法を示します。
※1 グローサ高さを除きます。
※2 輸送時に下部ステップを格納した状態。
※3 輸送時にキャットウォークを格納した状態。

完成機寸法

（単位: mm）

セパレートブーム 3.45mアーム仕様

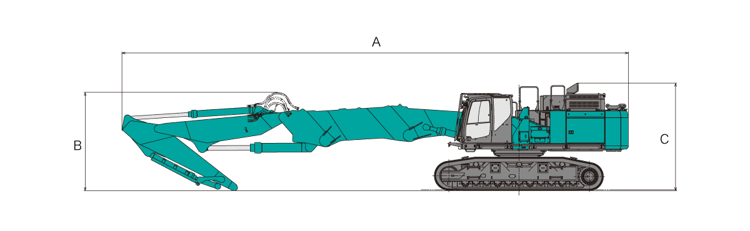

セパレートブームの完成機寸法

（単位: mm）

機種名 インサート付き インサートなし
A 全長 18,090 15,090
B アタッチメント高さ 3,520 3,560
C 全高 3,860 3,860

作動範囲

※図中の斜線部より内側はキャプ干渉停止域を示します。

（単位: mm）

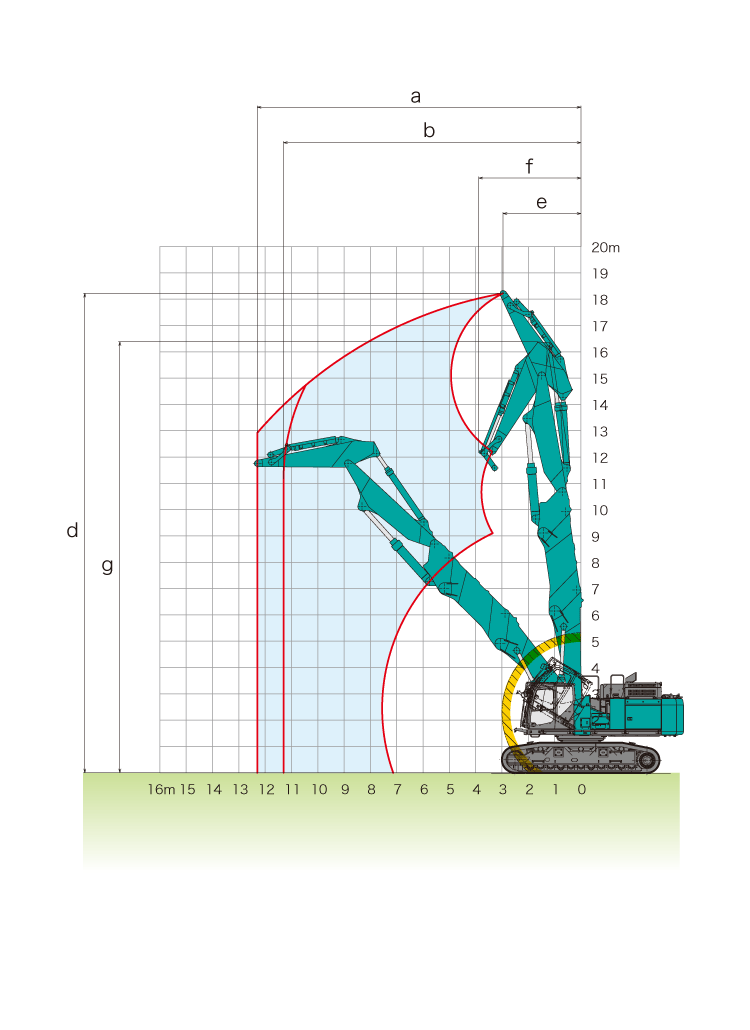

セパレートブーム 3.45mアーム仕様 インサート付き
先端アタッチメント装着可能質量：6,100kg

セパレートブーム 3.45mアーム仕様 インサート構成 先端アタッチメント装着可能質量：6,100kg

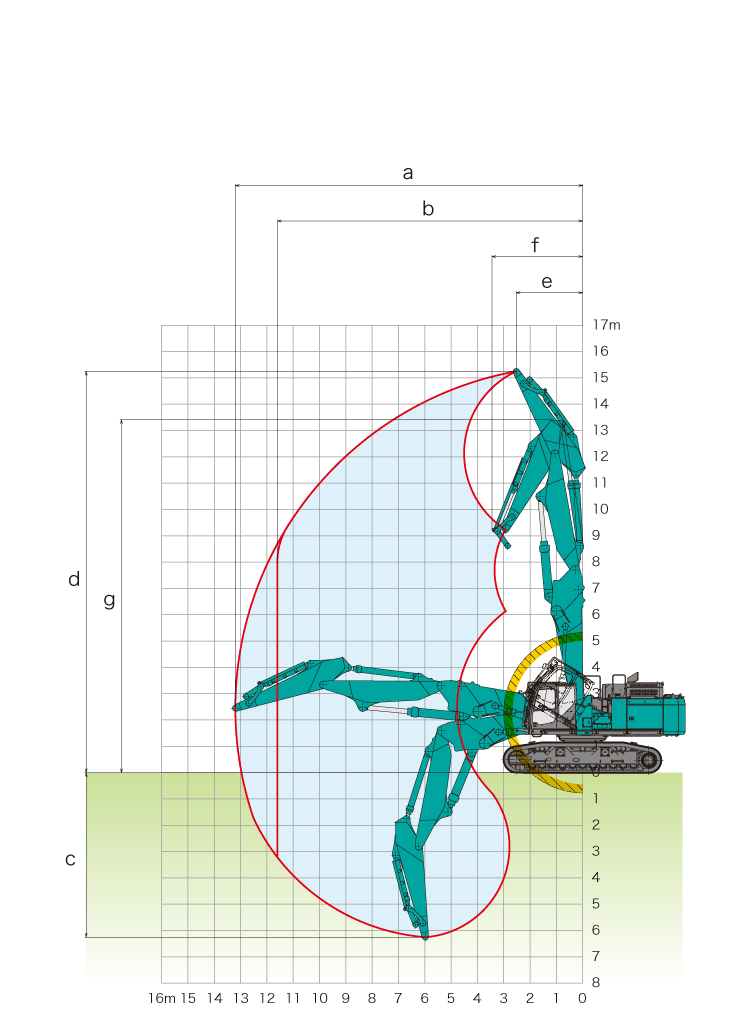

セパレートブーム 3.45mアーム仕様 インサートなし
先端アタッチメント装着可能質量：6,100kg

セパレートブーム 3.45mアーム仕様 先端アタッチメント装着可能質量：6,100kg
アタッチメント仕様 セパレートブーム
3.45m アーム仕様
インサート付き インサートなし
a- 最大作業半径（縦向き時） 12,300 13,200
b- 最大作業半径（横向き時） 11,300 11,600
c- 最大作業深さ※ - 6,250
d- 最大作業高さ※ 18,220 15,250
e- 最大作業高さ時半径 2,960 2,530
f- フロント最小旋回半径 3,880 3,450
g- フロント最小旋回時高さ※ 16,380 13,410

※数値はシュー突起を含みません。

分解時の寸法および質量

構成図

分解時の構成図
構 成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)

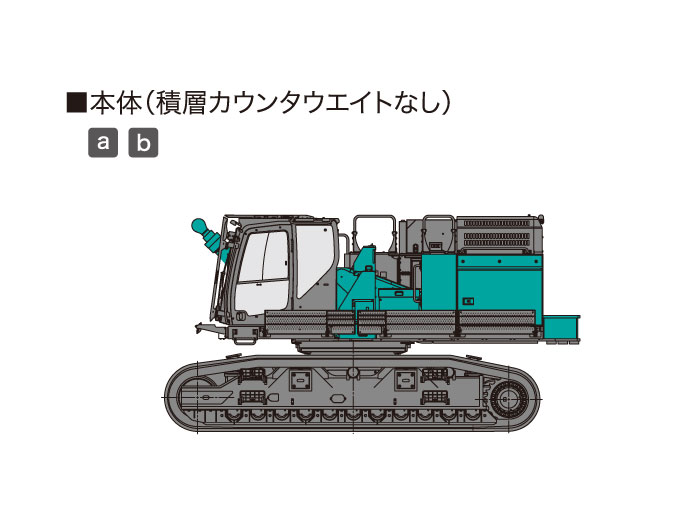

本体（積層カウンタウエイトなし）

a,b

 6,250 3,500 3,190 43,400
本体（積層カウンタウエイト）＋メインブーム

a,b,c,d,e

 8,720 3,500 3,190 62,400
本体（内部カウンタウエイトなし）＋メインブーム

a,b,c,e

 8,720 3,500 3,190 50,800
本体（積層カウンタウエイトなし）＋メインブーム

a,b,e

 8,470 3,500 3,190 47,100
カウンタウエイトケース

c

 865 1,560 3,190 3,520
内部カウンタウエイト

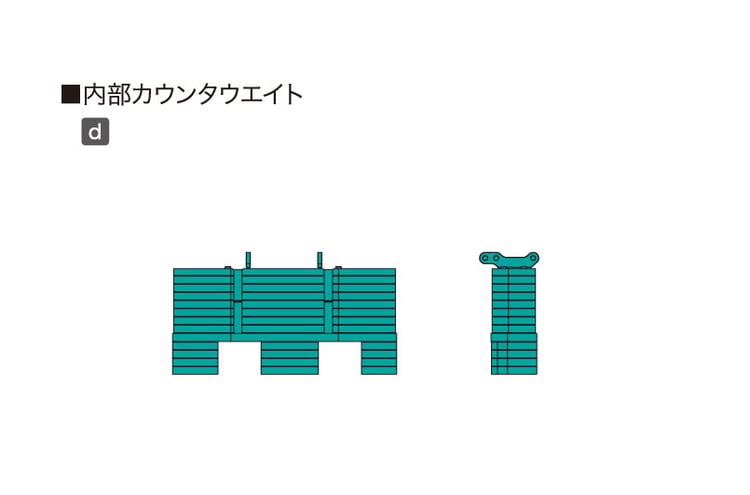

d

 725 1,490 2,740 11,600
メインブーム

e

 4,720 1,390 990 3,790
8.2mアーム仕様超ロングアタッチメント（3.0mインサートブーム）＋架台

j,k

 13,440 2,560 2,470 12,900

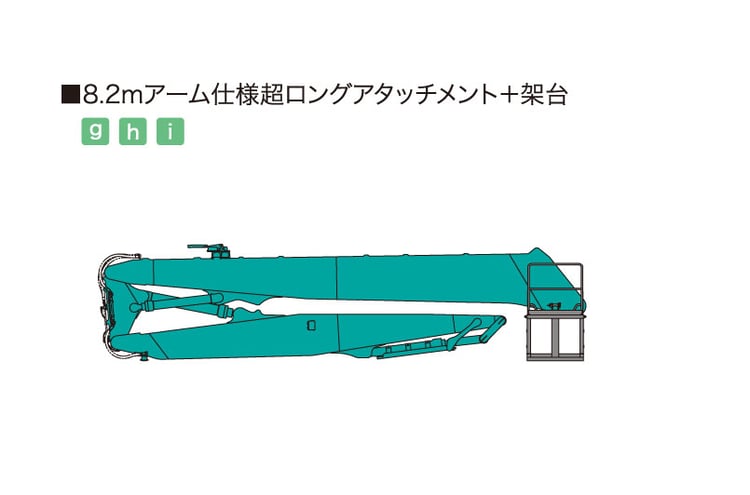

8.2mアーム仕様超ロングアタッチメント＋架台

ghi

 10,390 2,560 2,470 10,100
3.0mインサートブーム＋架台

f

 4,250 2,240 2,470 3,230

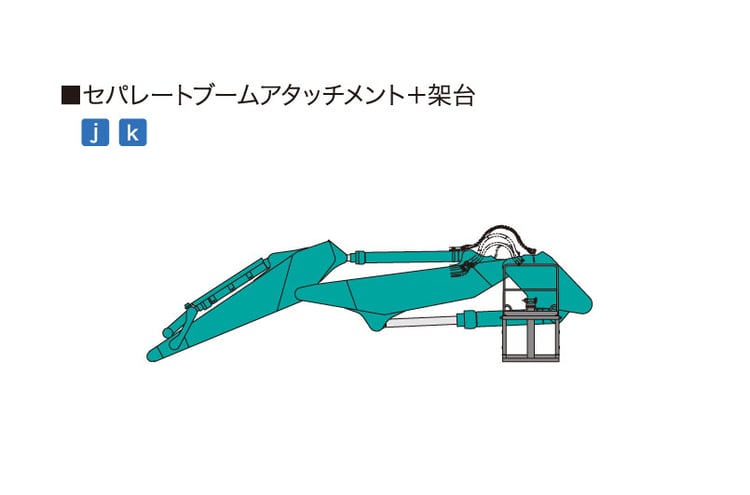

セパレートブームアタッチメント＋架台

j,k

 9,490 2,910 2,470 9,330

アタッチメントのブロック構成と共用

※同じ色のアタッチメントブロックは共用できます。

セパレートブーム仕様
セパレートブーム仕様＋3.0 mインサート仕様
e,f,j,k SK650DLC-11セパレートブーム仕様＋3.0 mインサート仕様
3.45mアーム＋4.5mフロントブーム＋0.75mメインフロントブーム / 3.0 mインサート / 4.5mメインブーム
セパレートブーム仕様
e,j,k SK650DLC-11セパレートブーム仕様
3.45mアーム＋4.5mフロントブーム＋0.75mメインフロントブーム / 4.5mメインブーム

標準装備品

  • 下部本体アンダカバー
  • 強化型上部本体アンダカバー
  • 防虫ネット
  • プレエアクリーナ付ダブルエレメントエアクリーナ
  • エンジンオイルパンドレンコック
  • パイロットドレンフィルタ
  • ホースリール付電動式ルブリケータ
  • LED 前方作業灯（アタッチメント：2、上部本体：2、キャブ：2）
  • LED カウンタウエイトライト：3
  • オートエアコン（内気循環・外気導入切替式）
  • デフロスタ
  • 左右一体スライド式コントロールボックス
  • 巻取り式シートベルト
  • ラゲッジトレイ
  • 大型カップホルダ
  • ライフハンマ
  • AM/FM Bluetooth® （ハンズフリー）ラジオ（2 スピーカ）
  • スマートフォンホルダ
  • 耳付2分割フロアマット
  • ドア連動LEDルームライト　
  • 稼働機管理システム「MERiT」
  • 作動油フィルタ目詰まり検出機能
  • 「Bluetooth®」はBluetoothSIG,Inc.の登録商標です。

分解時の寸法および質量

構成図

分解時の構成図
構 成 全長 (mm) 全高 (mm) 全幅 (mm) 質量 (kg)
本体（上部旋回体＋ブームシリンダ）

a

 6,250 2,510 3,590 17,900
本体（下部走行体）

b

 6,060 1,840 3,240 25,600
本体（上部旋回体＋メインブーム）

a,e

 8,470 2,510 3,590 21,700
本体（積層カウンタウエイトなし）

a,b

 6,250 3,500 3,590 43,500
本体（積層カウンタウエイト）＋メインブーム

a,b,c,d,e

 8,720 3,500 3,590 62,600
本体（内部カウンタウエイトなし）＋メインブーム

a,b,c,e

 8,720 3,500 3,590 50,900
本体（積層カウンタウエイトなし）＋メインブーム

a,b,e

 8,470 3,500 3,590 47,300
カウンタウエイト

c

 865 1,560 3,190 3,520
内部カウンタウエイト

d

 725 1,490 2,740 11,600
メインブーム

e

 4,720 1,390 990 3,790
8.2mアーム仕様超ロングアタッチメント（3.0mインサート付き）＋架台

fghi

 13,440 2,560 2,470 12,900
8.2mアーム仕様超ロングアタッチメント（インサートなし）＋架台

ghi

 10,390 2,550 2,470 10,100
3.0mインサートブーム＋架台

f

 4,250 2,240 2,470 3,230
セパレートブームアタッチメント（インサートなし）＋架台

j,k

 9,490 2,910 2,470 9,330

アタッチメントのブロック構成と共用

※同じ色のアタッチメントブロックは共用できます。

超ロングアタッチメント仕様
3つ折れ8.2mアーム＋3.0mインサート仕様
SK650DLC-113つ折れ8.2mアーム＋3.0mインサート仕様 SK650DLC-113つ折れ8.2mアーム＋3.0mインサート仕様
8.2mアーム＋1.5mインターブーム＋9.9mフロントブーム / 3.0mインサート / 4.5mメインブーム
3つ折れ8.2mアーム仕様
SK650DLC-113つ折れ8.2mアーム仕様 SK650DLC-113つ折れ8.2mアーム仕様
8.2mアーム＋1.5mインターブーム＋9.9mフロントブーム / 4.5mメインブーム
セパレートブーム仕様
セパレートブーム仕様＋3.0 mインサート仕様
SK550DLC-113つ折れ6.1mアーム＋3.5mインサート仕様 SK650DLC-11セパレートブーム仕様＋3.0 mインサート仕様
3.45mアーム＋4.5mフロントブーム＋0.75mメインフロントブーム / 3.0 mインサート / 4.5mメインブーム
セパレートブーム仕様
SK550DLC-113つ折れ6.1mアーム仕様 SK650DLC-11セパレートブーム仕様
3.45mアーム＋4.5mフロントブーム＋0.75mメインフロントブーム / 4.5mメインブーム

分解搬送図

sk650dlc-11-spec-0032-2
sk650dlc-11-spec-0033-2
sk650dlc-11-spec-0034-2
sk650dlc-11-spec-0035-2
sk650dlc-11-spec-0036-2
sk650dlc-11-spec-0037-2
sk650dlc-11-spec-0038-2
sk650dlc-11-spec-0039-2
sk650dlc-11-spec-0040-2
sk650dlc-11-spec-0041-2
sk650dlc-11-spec-0042-2
分解輸送図

主要装備品

○印は標準、△印はオプション、－印は設定なしを示します。

機種名 SK650DLC-11
仕様 超ロングアタッチメント セパレートブーム
先端アタッチメント
2.1m3HDバケット ― △
配管
BAJS＋回転NB＋QH（3折れ兼用） ○ ―
BAJS＋回転NB＋QH（セパ兼用） ― ○
アーム
セパレートアーム3.45m ― ○
3折れ超ロングアーム8.2m ○ ―
ブーム
セパレートブーム ― ○
3つ折れ超ロングブーム ○ ―
インサートブーム ○ △※
ウエイト
積層ウエイト（15,200kg） ○
シュー
600mmHDシュー（2G） ○
600mmHDシュー（3G） △
キャブ
DSキャブ（強化FG、前窓1面） ○
チルトキャブ ○
シート
アームレスト付きエアサスペンションシート ○
キャブ
キャブ上ライト（LED） ○
キャブ下ライト（LED） ○
その他
マルチコントロール ○
HCPグリップ ○
24V電源 ○
黄色警告回転灯 ○
寒冷地用作動油（VG32） ○
個別IDキー ○
工具 ○
グリスガン ○
KOBELCO標準色 ○
  • セパインサートを選択した場合は標準で付属します。
