標準仕様
主な仕様
| 機種名 | SK20SR | |
|---|---|---|
| 本体型式 | SK20SR-6 | |
| 仕様 | 標準仕様 | |
| 足回り仕様 | 固定[クローラ幅伸縮機構付] | |
| 質量 | ||
| 機械質量(キャノピ仕様/キャブ仕様) kg | 1,990/2,150 [2,160/2,320] | |
| 機体質量(キャノピ仕様/キャブ仕様) kg | 1,490/1,650 [1,630/1,790] | |
| バケット | ||
| 標準バケット容量 | 山積 m³ | 0.06 |
| 平積 m³ | 0.04 | |
| 標準バケット幅 mm | 490(サイドカッタ含む) | |
| エンジン | ||
| 型式 | ヤンマー 3TNV76 | |
| 種類 | 立形水冷3 気筒ディーゼル | |
| 定格出力 kW/min⁻¹[PS/rpm] | 14.6/2,400{19.9/2,400} | |
| 燃料タンク容量 ℓ | 27.5 | |
| 性能 | ||
| 走行速度 km/h | 1 速2.2/ 2 速4.2 | |
| 旋回速度 min⁻¹{rpm} | 10{10} | |
| 登坂能力 %(度) | 47(25) | |
| 最大掘削力(バケット) kN{kgf} | 17.5{1,790} | |
| 接地圧(キャノピ仕様/キャブ仕様) kPa{kgf/cm²} | 25.1{0.26}/27.0{0.28}[27.1{0.28}/29.1{0.30}] | |
| ブレード | ||
| 幅x高さ mm | 1,380 x 285 [1,550/1,380 x 285] | |
| 作動範囲 mm | 上365 下360 [上355 下335] | |
| 側溝掘機構 | ||
| 方式 | ブームスイング方式 | |
| 角度 度 | 左46 右74 | |
| 走行装置 | ||
| シュー形式 | ゴムクローラ | |
| シュー幅 mm | 250 | |
| 油圧装置 | ||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ ギヤ1+ ギヤ1 |
| 設定圧 MPa{kgf/cm²} | 20.6{210}×2+16.7｛170｝×1 | |
| 旋回モータ形式 | オービットモータ | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ | |
| 油圧作動油 ℓ | 全量39.5(タンク内油量25.1) | |
単位は国際単位系のSI 単位表示で{ } 内は従来表示です。
[ ] 内数値はクローラ幅伸縮機構付の値です。

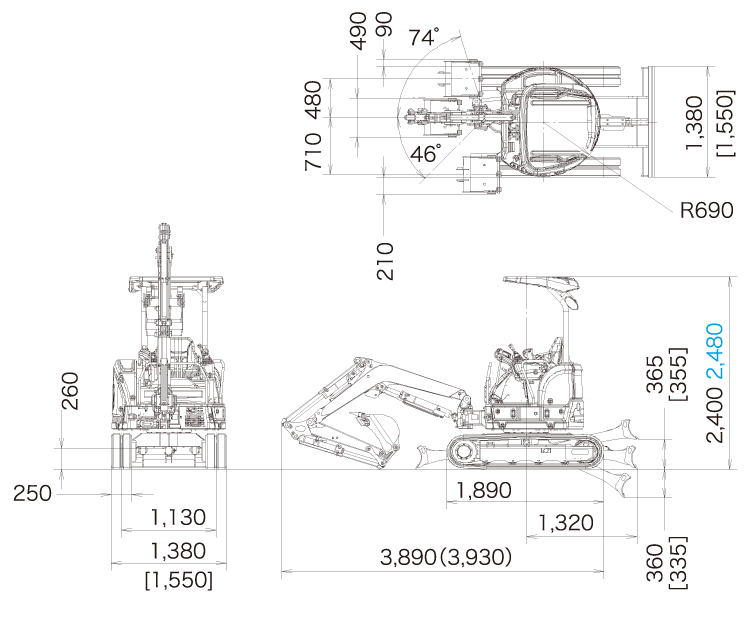

外形寸法図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有りの値です。

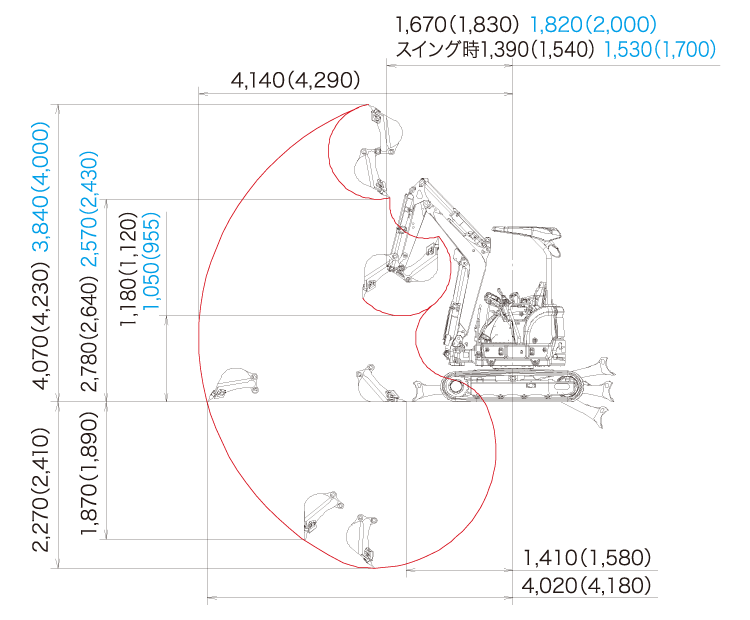

作動範囲図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有り、[ ]内数値はクローラ幅拡幅時の値です。
クイックヒッチ仕様
仕様
| 機種名 | SK20SR | |
|---|---|---|
| 本体型式 | SK20SR-6 | |
| 仕様 | クイックヒッチ仕様 | |
| 足回り仕様 | 固定[クローラ幅伸縮機構付] | |
| 質量 | ||
| 機械質量(キャノピ仕様/キャブ仕様) kg | 2,030/2,190 [2,200/2,360] | |
| 機体質量(キャノピ仕様/キャブ仕様) kg | 1,490/1,650 [1,630/1,790] | |
| バケット | ||
| 標準バケット容量 | 山積 m³ | 0.06 |
| 平積 m³ | 0.04 | |
| 標準バケット幅 mm | 490(サイドカッタ含む) | |
| エンジン | ||
| 型式 | ヤンマー 3TNV76 | |
| 種類 | 立形水冷3 気筒ディーゼル | |
| 定格出力 kW/min⁻¹[PS/rpm] | 14.6/2,400{19.9/2,400} | |
| 燃料タンク容量 ℓ | 27.5 | |
| 性能 | ||
| 走行速度 km/h | 1 速2.2/ 2 速4.2 | |
| 旋回速度 min⁻¹{rpm} | 10{10} | |
| 登坂能力 %(度) | 47(25) | |
| 最大掘削力(バケット) kN{kgf} | 16.3{1,670} | |
| 接地圧(キャノピ仕様/キャブ仕様) kPa{kgf/cm²} | 25.5{0.26}/27.5{0.28}[27.6{0.28}/29.5{0.30}] | |
| ブレード | ||
| 幅x高さ mm | 1,380 x 285 [1,550/1,380 x 285] | |
| 作動範囲 mm | 上365 下360 [上355 下335] | |
| 側溝掘機構 | ||
| 方式 | ブームスイング方式 | |
| 角度 度 | 左46 右74 | |
| 走行装置 | ||
| シュー形式 | ゴムクローラ | |
| シュー幅 mm | 250 | |
| 油圧装置 | ||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ ギヤ1+ ギヤ1 |
| 設定圧 MPa{kgf/cm²} | 20.6{210}×2+16.7｛170｝×1 | |
| 旋回モータ形式 | オービットモータ | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ | |
| 油圧作動油 ℓ | 全量39.5(タンク内油量25.1) | |
単位は国際単位系のSI 単位表示で{ } 内は従来表示です。
[ ] 内数値はクローラ幅伸縮機構付の値です。
外形寸法
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有りの値です。
作動範囲図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有り、[ ]内数値はクローラ幅拡幅時の値です。
ハイリーチクレーン仕様
仕様
| 機種名 | SK20SR | |
|---|---|---|
| 本体型式 | SK20SR-6 | |
| 仕様 | 標準仕様 | |
| 足回り仕様 | 固定[クローラ幅伸縮機構付] | |
| 質量 | ||
| 機械質量(キャノピ仕様/キャブ仕様) kg | 1,990/2,150 [2,160/2,320] | |
| 機体質量(キャノピ仕様/キャブ仕様) kg | 1,490/1,650 [1,630/1,790] | |
| バケット | ||
| 標準バケット容量 | 山積 m³ | 0.06 |
| 平積 m³ | 0.04 | |
| 標準バケット幅 mm | 490(サイドカッタ含む) | |
| エンジン | ||
| 型式 | ヤンマー 3TNV76 | |
| 種類 | 立形水冷3 気筒ディーゼル | |
| 定格出力 kW/min⁻¹[PS/rpm] | 14.6/2,400{19.9/2,400} | |
| 燃料タンク容量 ℓ | 27.5 | |
| 性能 | ||
| 走行速度 km/h | 1 速2.2/ 2 速4.2 | |
| 旋回速度 min⁻¹{rpm} | 10{10} | |
| 登坂能力 %(度) | 47(25) | |
| 最大掘削力(バケット) kN{kgf} | 17.5{1,790} | |
| 接地圧(キャノピ仕様/キャブ仕様) kPa{kgf/cm²} | 25.1{0.26}/27.0{0.28}[27.1{0.28}/29.1{0.30}] | |
| ブレード | ||
| 幅x高さ mm | 1,380 x 285 [1,550/1,380 x 285] | |
| 作動範囲 mm | 上365 下360 [上355 下335] | |
| 側溝掘機構 | ||
| 方式 | ブームスイング方式 | |
| 角度 度 | 左46 右74 | |
| 走行装置 | ||
| シュー形式 | ゴムクローラ | |
| シュー幅 mm | 250 | |
| 油圧装置 | ||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ ギヤ1+ ギヤ1 |
| 設定圧 MPa{kgf/cm²} | 20.6{210}×2+16.7｛170｝×1 | |
| 旋回モータ形式 | オービットモータ | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ | |
| 油圧作動油 ℓ | 全量39.5(タンク内油量25.1) | |
単位は国際単位系のSI 単位表示で{ } 内は従来表示です。
[ ] 内数値はクローラ幅伸縮機構付の値です。
外形寸法図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有りの値です。
作動範囲図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有り、[ ]内数値はクローラ幅拡幅時の値です。
ハイリーチクレーン®定格荷重表
| 本体型式 | SK20SR-6 | |
|---|---|---|
| 作業半径 | 標準 | |
| 定置吊り | 走行吊り | |
| 1.8m以下 | 0.50 | 0.25 |
| 1.9m | 0.40 | 0.20 |
| 2.0m | 0.35 | 0.17 |
| 2.4m | 0.25 | 0.12 |
| 3.0m | 0.17 | - |
| 3.5m | 0.12 | - |
標準アーム、0.06㎥バケット付き、バケット空荷状態
- 定格荷重は、水平堅土上定着荷役における値で、転倒荷重の78%以内、および移動式クレーン構造規格で定める前方安定1.15以上を満足するものです。
ハイリーチクレーン作動範囲
（単位:mm）
| 本体型式 | SK20SR-6 | |
|---|---|---|
| 標準 | クイックヒッチ | |
| 仕様 | キャノピ | |
| A：最大地上揚程 | 2,400 | 2,480 |
| B：最大地上揚程時作業半径 | 2,210 | 2,320 |
| C：最大地下揚程 | 1,920 | 2,010 |
| D：最大地下揚程時作業半径 | 1,830 | |
| E：最大作業半径 | 3,550 | 3,700 |
| F：最小作業半径 | 1,380 | 1,770 |
| G：最小作業半径時地上揚程 | 1,500 | 1,560 |
| H：フック長さ | 180 | |
- 2柱キャノピ/標準アーム
ハイリーチクレーンクイックヒッチ仕様
仕様
| 機種名 | SK20SR | |
|---|---|---|
| 本体型式 | SK20SR-6 | |
| 仕様 | クイックヒッチ仕様 | |
| 足回り仕様 | 固定[クローラ幅伸縮機構付] | |
| 質量 | ||
| 機械質量(キャノピ仕様/キャブ仕様) kg | 2,030/2,190 [2,200/2,360] | |
| 機体質量(キャノピ仕様/キャブ仕様) kg | 1,490/1,650 [1,630/1,790] | |
| バケット | ||
| 標準バケット容量 | 山積 m³ | 0.06 |
| 平積 m³ | 0.04 | |
| 標準バケット幅 mm | 490(サイドカッタ含む) | |
| エンジン | ||
| 型式 | ヤンマー 3TNV76 | |
| 種類 | 立形水冷3 気筒ディーゼル | |
| 定格出力 kW/min⁻¹[PS/rpm] | 14.6/2,400{19.9/2,400} | |
| 燃料タンク容量 ℓ | 27.5 | |
| 性能 | ||
| 走行速度 km/h | 1 速2.2/ 2 速4.2 | |
| 旋回速度 min⁻¹{rpm} | 10{10} | |
| 登坂能力 %(度) | 47(25) | |
| 最大掘削力(バケット) kN{kgf} | 16.3{1,670} | |
| 接地圧(キャノピ仕様/キャブ仕様) kPa{kgf/cm²} | 25.5{0.26}/27.5{0.28}[27.6{0.28}/29.5{0.30}] | |
| ブレード | ||
| 幅x高さ mm | 1,380 x 285 [1,550/1,380 x 285] | |
| 作動範囲 mm | 上365 下360 [上355 下335] | |
| 側溝掘機構 | ||
| 方式 | ブームスイング方式 | |
| 角度 度 | 左46 右74 | |
| 走行装置 | ||
| シュー形式 | ゴムクローラ | |
| シュー幅 mm | 250 | |
| 油圧装置 | ||
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン2+ ギヤ1+ ギヤ1 |
| 設定圧 MPa{kgf/cm²} | 20.6{210}×2+16.7｛170｝×1 | |
| 旋回モータ形式 | オービットモータ | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ | |
| 油圧作動油 ℓ | 全量39.5(タンク内油量25.1) | |
単位は国際単位系のSI 単位表示で{ } 内は従来表示です。
[ ] 内数値はクローラ幅伸縮機構付の値です。
外形寸法図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有りの値です。
作動範囲図
（単位:mm）
図はキャノピ仕様です。青色数値はキャブ仕様、（ ）内数値はクイックヒッチ有り、[ ]内数値はクローラ幅拡幅時の値です。
ハイリーチクレーン®定格荷重表
| 本体型式 | SK20SR-6 | |
|---|---|---|
| 作業半径 | クイックヒッチ | |
| 定置吊り | 走行吊り | |
| 1.9m以下 | 0.50 | 0.25 |
| 2.0m | 0.44 | 0.22 |
| 2.5m | 0.26 | 0.13 |
| 2.7m | 0.22 | - |
| 3.0m | 0.17 | - |
| 3.7m | 0.12 | - |
標準アーム、0.06㎥バケット付き、バケット空荷状態
- 定格荷重は、水平堅土上定着荷役における値で、転倒荷重の78%以内、および移動式クレーン構造規格で定める前方安定1.15以上を満足するものです。
ハイリーチクレーン作動範囲
（単位:mm）
| 本体型式 | SK20SR-6 | |
|---|---|---|
| 標準 | クイックヒッチ | |
| 仕様 | キャノピ | |
| A：最大地上揚程 | 2,400 | 2,480 |
| B：最大地上揚程時作業半径 | 2,210 | 2,320 |
| C：最大地下揚程 | 1,920 | 2,010 |
| D：最大地下揚程時作業半径 | 1,830 | |
| E：最大作業半径 | 3,550 | 3,700 |
| F：最小作業半径 | 1,380 | 1,770 |
| G：最小作業半径時地上揚程 | 1,500 | 1,560 |
| H：フック長さ | 180 | |
- 2柱キャノピ/標準アーム
主要装備品
標準設定
- TOPS/ヘッドガード基準対応2柱キャノピ
- 巻き取り式シートベルト
- 小物入れ
- 12V用電源用ソケット
- オートデセル
- エコモード
- エンジン緊急停止スイッチ
- LEDライト
- グリスガンホルダ
オプション設定
- ROPS/FOPS基準対応キャブ（バックミラー、ウインドウウォッシャ、緊急脱出用ハンマ付）
- ROPS/FOPS基準対応４柱キャノピ
- フロントガード（4柱キャノピ仕様、キャブ仕様のみ）
- 鉄クローラ
- クローラ幅伸縮機構
- 走行アラーム
- A/Bシフタ
- マルチコントロール
- ハイリーチクレーン （吊り荷走行モード対応）
- 油圧式クイックヒッチ
- 増量カウンタウエイト（100kg/R＋75mm）※1
- N&B配管
- ブーム高さ・アーム巻込み制限装置
- 電子キー
- ３色回転灯
