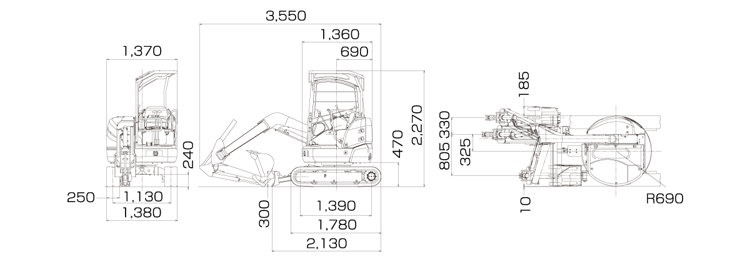

土木農業・酪農・造園ミニショベル超小旋回SK20UR-6カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK20UR 本体型式 SK20UR-6 クローラ仕様 ゴムクローラ 鉄クローラ バケット 標準バケット容量 山積 m³ 0.066 平積 m³ 0.06 標準バケット幅 mm 450(サイドカッタ含む) 性能 旋回速度 min⁻¹{rpm} 9.4 {9.4} 走行速度 km/h 1速 2.3 / 2速 3.7 登坂能力 %(度) 58(30) 最大掘削力 バケット kN{kgf} 18.5 {1,880} アーム kN{kgf} 12.3 {1,250} 質量 機械質量 kg 2,100 2,200 機体質量 kg 1,540 1,640 接地圧 kPa{kgf/cm²} 28.0 {0.28} 29.2 {0.30} エンジン 型式 ヤンマー 3-3TNV76 種類 特殊渦流式ディーゼル 定格出力 kW/min⁻¹{PS/rpm} 13.3/2,200 {18.1/2,200} 燃料タンク容量 ℓ 25 ブレード 幅×高さ mm 1,380×300 作動範囲 mm 上310 下280 側溝掘機構 方式 パラレルブーム平行リンク式オフセット オフセット量 mm 左805 / 右330 走行装置 シュー形式 ゴムクローラ 鉄クローラ シュー幅 mm 250 油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン+ギヤ 設定圧 MPa{kgf/cm²} 22.6 {230} 旋回モータ形式 アキシャルピストンモータ(1個) 走行モータ形式 可変容量アキシャルピストンモータ(2個) 油圧作動油 ℓ 全量29.0(タンク内油量12.2) アタッチメント装着可能質量 基本ウエイト時 kg 220 追加ウエイト時 kg 280 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 外形寸法図 （単位:mm） 作動範囲 （単位:mm） 項目 ／ ブームオフセット 左最大オフセット オフセット0 右最大オフセット a-最大掘削半径 3,550 3,980 3,930 a'-床面最大掘削半径 3,410 3,860 3,800 b-最大掘削深さ 1,830 2,240 2,180 c-最大掘削高さ 4,340 4,760 4,700 d-最大ダンプ高さ 3,030 3,450 3,400 e-最小ダンプ高さ 1,300 1,710 1,660 f-最大垂直掘深さ 1,590 1,980 1,940 g-最小旋回半径 770 790 985 h-同上時高さ 3,130 3,550 3,490 ハイリーチクレーン仕様 仕様 本体型式 SK20UR-6 標準バケット容量(山積) m³ 0.066 最大吊り上げ能力 定置吊り t×m 0.51×1.7 走行吊り t×m 0.25×1.7 旋回速度(クレーンモード時) min⁻¹{rpm} 5.2 {5.2} 走行速度(クレーンモード時) km/h 1速 1.4 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 作動範囲図 （単位:mm） 定格荷重 （単位：t） 本体型式 SK20UR-6 作業半径 定置吊り 走行吊り 1.7m 0.51 0.25 2.0m 0.46 0.23 2.5m 0.22 ̶- 3.0m 0.20 3.4m 0.17 フック質量 2.5kg クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。吊り荷走行作業は1速を使用してください。 主なオプション装備品 ロングアーム（1.40m）ハイリーチクレーン仕様高さ深さ制限装置鉄クローラ仕様追加ウエイト（＋170kg/後端半径＋80mm）ボルトオンエッジドーザブレードA/Bスーパーシフタマルチコントロールワンタッチデセル寒冷地作動油走行アラームカラーマルチディスプレイ（ハイリーチクレーン仕様、高さ深さ制限装置には標準装備）各種バケット（300mm幅、350mm幅、450mm幅補強）キャノピライト12V電源工具グリスガングリスガンホルダ稼働機管理システム「MERiT」IDキー
