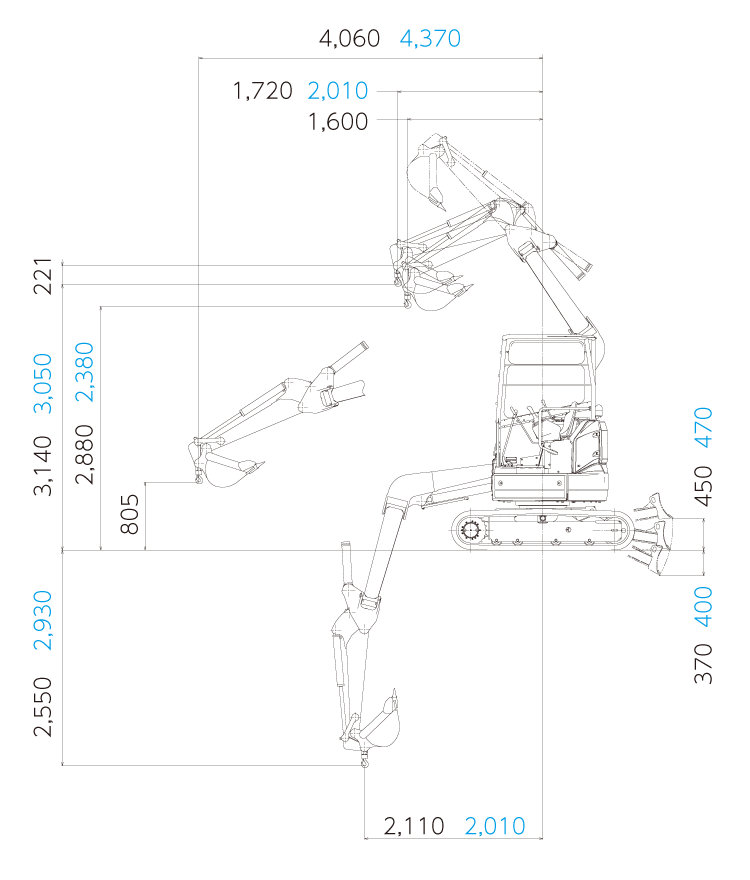

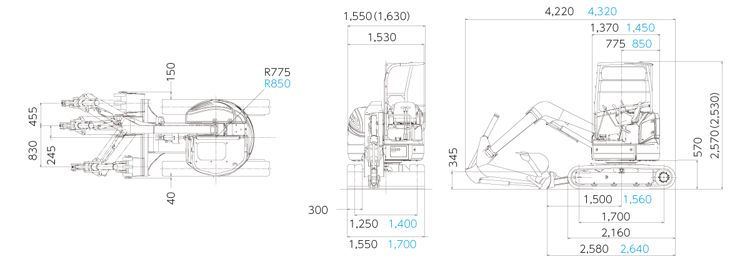

土木農業・酪農・造園ミニショベル超小旋回SK38UR-6Aカタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK38UR 本体型式 SK38UR-6A クローラ仕様 ゴムクローラ 鉄クローラ バケット 標準バケット容量 山積 m³ 0.10(旧JIS 0.11) 平積 m³ 0.07(旧JIS 0.07) 標準バケット幅 mm 600(サイドカッタ含む) 性能 旋回速度 min⁻¹{rpm} 9.9 {9.9} 走行速度 km/h 1速 2.5 / 2速 4.2 1速 2.5 / 2速 4.1 登坂能力 %(度) 58(30) 最大掘削力 バケット kN{kgf} 27.1 {2,760} アーム kN{kgf} 14.1 {1,430} 質量 機械質量 キャノピ仕様 kg 3,640 3,730 キャブ仕様 kg 3,830 3,920 機体質量 キャノピ仕様 kg 2,720 2,810 キャブ仕様 kg 2,900 2,990 接地圧 キャノピ仕様 kPa{kgf/cm²} 32.6 {0.33} 33.4 {0.34} キャブ仕様 kPa{kgf/cm²} 34.3 {0.35} 35.1 {0.36} エンジン 型式 ヤンマー 3-3TNV82A 種類 水冷3気筒直接噴射式ディーゼル 定格出力 kW/min⁻¹{PS/rpm} 17.1/2,400 {23/2,400} 燃料タンク容量 ℓ 42 ブレード 幅×高さ mm 1,700×345 作動範囲 mm 上470 下400 側溝掘機構 方式 パラレルブーム平行リンク式オフセット オフセット量 mm 左830 右455 走行装置 シュー形式 ゴムクローラ 鉄クローラ シュー幅 mm 300 油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン+ギヤ 設定圧 MPa{kgf/cm²} 23.0 {235} 旋回モータ形式 アキシャルピストンモータ(1個) 走行モータ形式 可変容量アキシャルピストンモータ(2個) 油圧作動油 ℓ 全量39.9(タンク内20.4) アタッチメント装着可能質量 基本ウエイト時 kg 390 追加ウエイト時 kg 470 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 外形寸法図 （単位:mm） 図はSK30URキャノピ仕様で、（ ）内数値はキャブ仕様です。青色数値はSK38URです。 作動範囲 （単位:mm） 項目 ／ ブームオフセット 左最大オフセット オフセット0 右最大オフセット a-最大掘削半径 4,620 4,980 4,890 a'-床面最大掘削半径 4,500 4,870 4,780 b-最大掘削深さ 2,880 3,260 3,160 c-最大掘削高さ 5,370 5,670 5,590 d-最大ダンプ高さ 3,950 4,260 4,180 e-最小ダンプ高さ 1,280 1,590 1,510 f-最大垂直掘深さ 2,430 2,800 2,700 g-最小旋回半径 1,020 965 1,160 h-同上時高さ 3,740 4,050 3,970 数値はキャノピ仕様/キャブ仕様とも同値です。 図はSK30URキャノピ仕様です。 ハイリーチクレーン仕様 仕様 本体型式 SK38UR-6A 標準バケット容量(山積) m³ 0.10 (旧JIS 0.11) 最大吊り上げ能力 定置吊り t×m 0.99×2.0 走行吊り t×m 0.49×2.0 旋回速度(クレーンモード時) min⁻¹{rpm} 5.6 {5.6} 走行速度(クレーンモード時) km/h 1速 1.4 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 作動範囲図 （単位 : mm） 図はSK30URキャノピ仕様で、青色数値はSK38URです。 定格荷重 （単位：t） 本体型式 SK38UR-6A 作業半径 定置吊り 走行吊り 1.6m 0.99 0.49 2.0m 0.99 0.49 2.5m 0.66 0.33 3.0m 0.55 0.27 3.5m 0.42 ― 4.0m 0.34 ― 4.3m 0.33 ― フック質量 3.8kg クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。吊り荷走行作業は1速を使用してください。 装備品 ○印は標準装備、△印はオプション、■は仕様機を示します。 機種名 SK38UR バケット 350mm幅 0.05m³ (旧JIS 0.05m³) △ 450mm幅 0.07m³ (旧JIS 0.07m³) △ 450mm幅 0.07m³ (旧JIS 0.07m³)補強 ― 500mm幅 0.08m³ (旧JIS 0.09m³) △ 600mm幅 0.10m³ (旧JIS 0.11m³) ○ 600mm幅 0.10m³ (旧JIS 0.11m³) 補強 △ 配管 ブレーカ配管 △※1 アーム アーム ○ ロングアーム(+290mm) ― ウエイト 基本ウエイト ○ 追加ウエイト(+250kg、後端半径+90mm) △ 足回り 300mmゴムクローラ ○ 300mm鉄クローラ(穴あき) △※3 ボルトオン式ゴムパット(300mm) △※3 ボルトオンエッジドーザブレード △ 運転席 3柱キャノピ(TOPS適合) ○ キャブ(TOPS適合、エアコン付) △ 天網ガード(トップガードレベル1)+前部ガード △※4 カラーマルチディスプレイ △※2 AM/FMラジオ △ (キャブ仕様のみ) ヒータ △ (キャブ仕様のみ) その他 ハイリーチクレーン仕様(ワンタッチ格納クレーンフック) △ iNDr+E仕様機(下方排気仕様機) ■ 寒冷地作動油 △ マルチコントロール △ A・Bシフタ △ 高さ深さ制限装置 △ 稼働機管理システム「MERiT」 △ ダブルエレメントエアクリーナ △ ワンタッチデセル ○ LED作業灯 ○ キャノピライト(LED) △※4 12V電源 △ パーソナロックキー ○ IDキー △ 工具 △ グリスガン △ 走行アラーム △ ハイリーチクレーン仕様には装着できません。 ハイリーチクレーン仕様、高さ深さ制限装置に標準装備しています。 追加ウエイト装着時には装着できません。 天網ガード（トップガードレベル1）＋前部ガードとキャノピライトは同時装着できません。
