後方超小旋回ミニショベル SK20SR

機種名 SK20SR
本体型式 SK20SR-5V

ホルナビ対応

2DMG 3DMG 2DMC 3DMC

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。

質量

機械質量(キャノピ仕様/キャブ仕様)kg 1,990 / 2,130
機体質量(キャノピ仕様/キャブ仕様)kg 1,495 / 1,615

バケット

標準バケット容量 山積m3 0.066
平積m3 0.047
標準バケット幅mm 490 (サイドカッタ含む)

エンジン

型式 ヤンマー3TNV76
種類 立形水冷3気筒ディーゼル
定格出力kW/min-1{PS/rpm} 14.3 / 2,400 {19.5 / 2,400}
燃料タンク容量L 28.5

性能

走行速度km/h 1速 2.2 / 2速 4.4
旋回速度min-1{rpm} 9.5 {9.5}
登坂能力%(度) 47 (25)
最大掘削力(バケット)kN{kgf} 18.6 {1,900}
接地圧
(キャノピ仕様/キャブ仕様)
kPa{kgf/cm2
24.5 {0.25} / 26.2 {0.27}

ブレード

幅×高さmm 1,380×295
作動範囲mm 上350/下340

側溝掘機構

方式 ブームスイング方式
角度 左47/右75

走行装置

シュー形式 ゴムクローラ
シュー幅mm 250

油圧装置

油圧ポンプ 形式 可変容量アキシャルピストン2+ギヤ1
設定圧MPa{kgf/cm2 20.6 {210}×3
旋回モータ形式 定容量形プランジャ式
走行モータ形式 可変容量アキシャルピストモータ
油圧作動油量L 全量35.0 (タンク内油量30.0)

※単位は国際単位系のSI単位表示で{ }内は従来表示です。

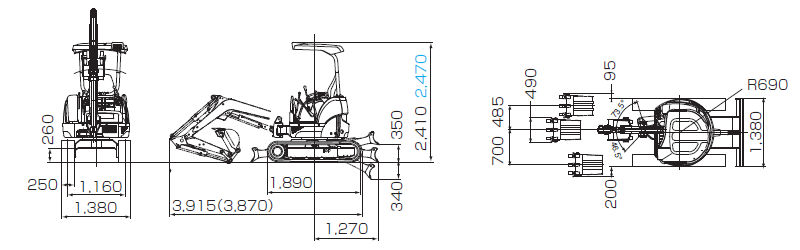

全体図Dimensions

単位:mm

SK20SR-5V 全体図

図はキャノピ仕様です。
青色数値はキャブ仕様、( )内数値はクイックヒッチ無しの値です。

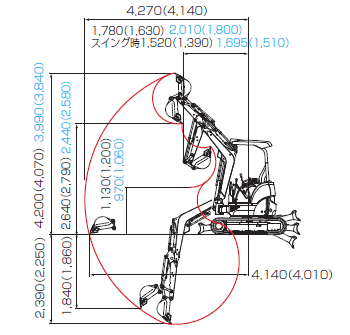

作動範囲図Working Ranges

SK20SR-5V 作動範囲図

図はキャノピ仕様です。
青色数値はキャブ仕様、( )内数値はクイックヒッチ無しの値です。
