機種名 | SK130UR |
---|---|
本体型式 | SK130UR-3 |
車名および型式 | コベルコ WDP-YX07 |
クローラ仕様 | 鉄クローラ |
標準バケット容量 | m3 | 0.45 |
---|---|---|
旋回速度min-1{rpm} | 11.0{11.0} | |
走行速度km/h | 5.6 / 3.4 | |
登坂能力%(度) | 70(35) | |
最大掘削力 | バケットkN{kgf} | 88.7{9,050} |
アームkN{kgf} | 61.8{6,300} |
運転質量kg | 13,500 |
---|
型式 | 三菱D04EG-WDP3TAAC2-5 |
---|---|
種類 | インタークーラターボ付直接噴射式ディーゼル |
定格出力kW/min-1{PS/rpm} | 69.2 / 2,000{92.8 / 2,000}(JIS D0006-1:2000) |
燃料タンク容量L | 200 |
幅×高さmm | 2,490×575 | |
---|---|---|
作動範囲mm | 上490/下535 |
方式 | パラレルブーム平行リンク式オフセット |
---|---|
オフセット量mm | 左1,170/右1,180 |
シュー形式 | 鉄クローラ |
---|---|
シュー幅mm | 500 |
油圧ポンプ | 形式 | 2連可変容量アキシャルピストン+2ギヤ |
---|---|---|
設定圧MPa{kgf/cm2} | 34.3{350} | |
旋回モータ形式 | アキシャルピストンモータ(1個) | |
走行モータ形式 | 可変容量アキシャルピストンモータ(2個) | |
油圧作動油L | 全量126.7(タンク内油量85.2) |

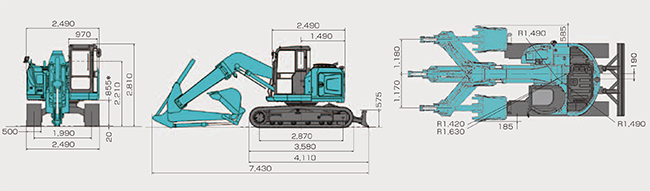

アーム2.2m、0.45mバケット3装着時。
*印はシュー突起を含みません。
オフセットO
左最大オフセット
右最大オフセット
●バケットを反転すれば、ショベル作業ができます。

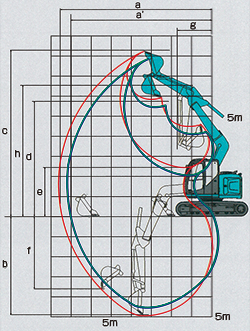

単位:mm
項目\アームの種類 | アーム (2.2m) |
ロングアーム (2.5m) |
||||
---|---|---|---|---|---|---|
左最大オフセット | オフセットO | 右最大オフセット | 左最大オフセット | オフセットO | 右最大オフセット | |
a-最大掘削半径 | 7,150 | 7,570 | 7,140 | 7,410 | 7,830 | 7,400 |
a'-床面最大掘削半径 | 6,980 | 7,410 | 6,970 | 7,250 | 7,680 | 7,230 |
b-最大掘削深さ* | 4,420 | 4,820 | 4,410 | 4,720 | 5,120 | 4,710 |
c-最大掘削高さ* | 8,140 | 8,510 | 8,120 | 8,340 | 8,720 | 8,330 |
d-最大ダンプ高さ* | 5,720 | 6,090 | 5,700 | 5,910 | 6,290 | 5,900 |
e-最小ダンプ高さ* | 2,170 | 2,540 | 2,160 | 1,900 | 2,270 | 1,890 |
f-最大垂直掘深さ* | 3,040 | 3,380 | 3,030 | 3,540 | 3,900 | 3,530 |
g-最小旋回半径 | 1,680 | 1,410 | 1,960 | 1,720 | 1,550 | 2,010 |
h-同上時高さ* | 6,150 | 6,530 | 6,140 | 6,160 | 6,530 | 6,150 |
標準バケット容量(山積) | 0.45m3 | 0.38m3 |
*印はシュー突起を含みません。バケット容量は新JIS表示です。
