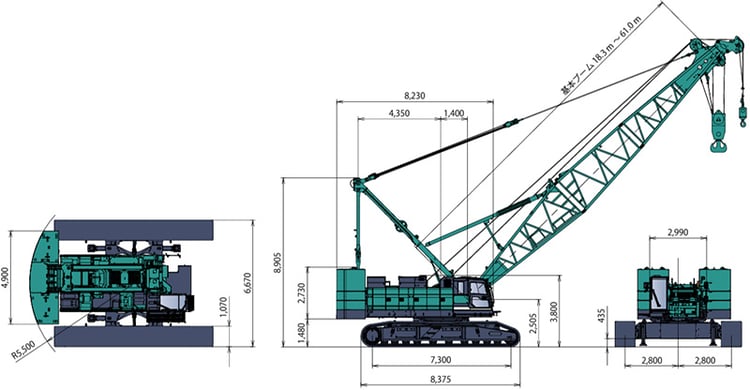

クローラクレーンBM1500Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：BM1500GA） 性能 最大つり上げ能力t × m 150 × 5.0 主ブーム長さm 18.3 〜 61.0 ロープ速度 主巻 巻上・巻下m/min *110 〜 3 補巻 巻上・巻下m/min *110 〜 3 旋回速度min-1 {rpm} 2.1 {2.1} 走行速度km/h *1.0 / 0.5 作業時質量(基本姿勢)t 173 接地圧(基本姿勢)kPa 109 登坂能力(tanθ)%(度) 30 (16) 定格ラインプルkN {tf} 152 {15.5} エンジン 型式 ISUZU 6UZ1 定格出力kW/min-1 270 / 2,000* ワイヤロープ 主巻mm φ 30 補巻mm φ 30 サード(オプション)mm φ 26 ブームmm φ 22 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 実際に使用している回転数はパワーモードで1,850回転です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
