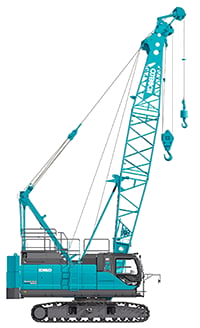

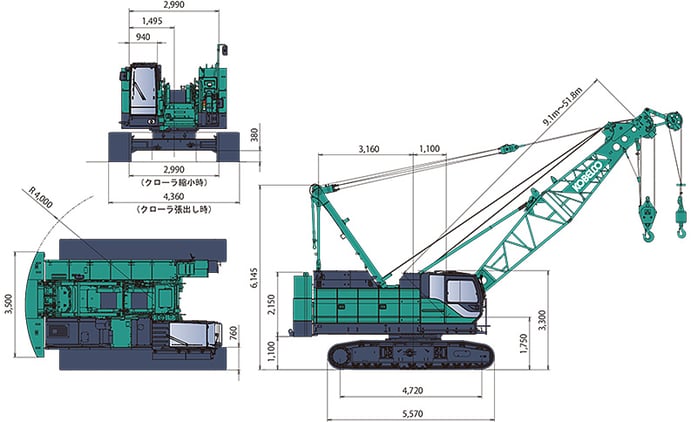

クローラクレーンマスターテック7050Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7050G-2） 性能 最大つり上げ能力t × m 50 × 3.8 ブーム(タワー)長さm 9.1 〜 51.8 ジブ(タワージブ)長さm 6.1 〜 18.3 最大ブーム(タワー)＋ジブ(タワージブ)長さm 42.7 ＋ 12.2 39.6 ＋ 18.3 ロープ速度主巻 巻上・巻下 m/min 120 〜 3 補巻 巻上・巻下 m/min 120 〜 3 タワージブ起伏 巻上・巻下 m/min ─ サード(オプション) 巻上・巻下 m/min 120 〜 3 ブーム(タワー)起伏 巻上・巻下 m/min 70 〜 2 旋回速度(フリー/ブレーキ)min-1 {rpm} 4.5 {4.5} 走行速度km/h 2.3 / 1.5 作業時質量(基本姿勢)t 48 接地圧(基本姿勢)kPa {kgf/cm2} 65 {0.66} 登坂能力(tanθ)%(度) 40 (21.8) 定格ラインプルkN {tf} 68.6 {7.0} 登坂能力は最大登坂時の傾斜角度であり、地盤の状態やクレーンによってはこの数値より低くなります。 各速度は軽負荷の時の値であり、負荷により速度の変動があります。 各ロープ速度はドラム1層目での値です。 単位は国際単位系のSI単位で{ }内は従来表示です。 エンジン 型式 日野J08E-YD 定格出力kW/min-1 213 / 2,100 ワイヤロープ 主巻mm Φ 22 補巻(タワージブ)mm Φ 22 ブーム(タワー)mm Φ 16 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
