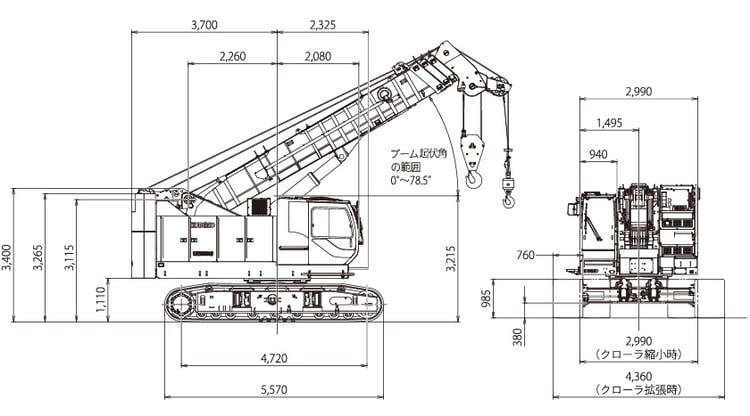

テレスコピッククローラクレーンTK550GSBカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：TK550G-2） 性能 最大定格総荷重t × m 55 × 3.0 ブーム長さm 7.7 ～ 20.9 巻上ロープ速度※ 主巻m/min 110（1層目） 補巻m/min 110（1層目） サード（フリーフォール付）[オプション]m/min 110（1層目） サード（フリーフォールなし）[オプション]m/min 87（1層目） 旋回速度min-1 {rpm} 2.3 {2.3} 走行速度※km/h 2.1 / 1.4（高低速切替式） 作業時質量(標準仕様＋55tフック＋ボールフック)t 54.7 平均接地圧(標準仕様＋55tフック＋ボールフック)kPa {kgf/cm2} 74.7 {0.76} 登坂能力%(度) 30 (16.7) エンジン 名称 Mercedes-Benz E9H01 ディーゼルエンジン（Daimler OM936LA） 定格出力kW/min-1｛PS/rpm｝ 207 / 2,000 {281 / 2,000} ワイヤロープ 主巻mm × m Φ 20 × 120 補巻mm × m Φ 20 × 60 サード（フリーフォール付）[オプション]mm × m Φ 18 × 120 サード（フリーフォールなし）[オプション]mm × m Φ 18 × 120 登坂能力は最大登坂時の傾斜角度であり、地盤の状態やクレーンによってはこの数値より低くなります。単位は国際単位系のSI単位で｛ ｝内は従来表示です。 従来機（TK550G）と計算条件の変更を実施していますが、実際の作業速度は同等となっています。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
