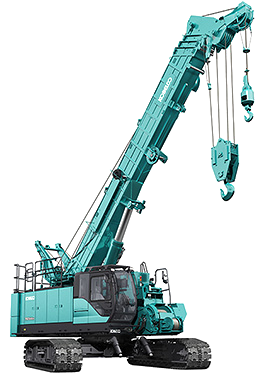

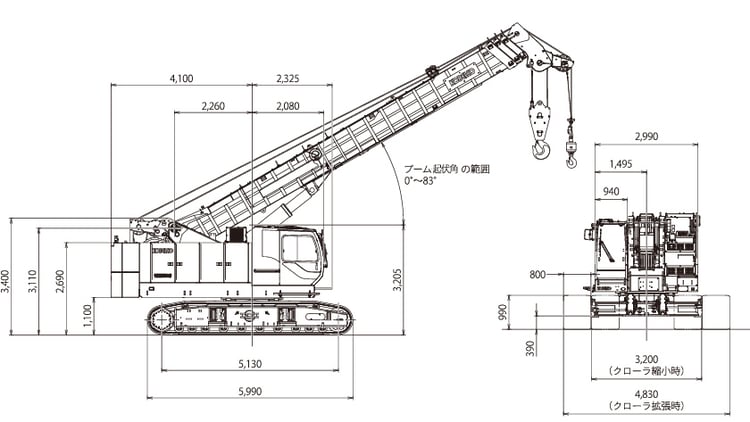

テレスコピッククローラクレーンTK750Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：TK750G-2） 性能 最大定格総荷重t × m 75 × 3.0 ブーム長さm 10.0 ～ 30.1 巻上ロープ速度※ 主巻 m/min 110（1層目） 補巻m/min 110（1層目） サード（フリーフォール付）[オプション]m/min 110（1層目） サード（フリーフォールなし）[オプション]m/min 87（1層目） 旋回速度min-1 {rpm} 2.5 {2.5} 走行速度※km/h 1.6 / 1.1（高低速切替式） 作業時質量（標準仕様時＋75tフック＋ボールフック付)t 70.2 平均接地圧（標準仕様時＋75tフック＋ボールフック付)kPa {kgf/cm2} 83.8 {0.86} 登坂能力%(度) 40 (21.8) エンジン 名称 Mercedes-Benz E9H01 ディーゼルエンジン（Daimler OM936LA） 定格出力kW/min-1{PS/rpm} 254 / 2,000 {345 / 2,000} ワイヤロープ 主巻mm × m Φ 22 × 170 補巻mm × m Φ 22 × 75 サード（フリーフォール付）[オプション] mm × m Φ 22 × 170 サード（フリーフォールなし）[オプション]mm × m Φ 18 × 170 登坂能力は最大登坂時の傾斜角度であり、地盤の状態やクレーンによってはこの数値より低くなります。単位は国際単位系のSI単位で、｛ ｝内は従来表示です。 従来機（TK750G）と計算条件の変更を実施していますが、実際の作業速度は同等となっています。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
