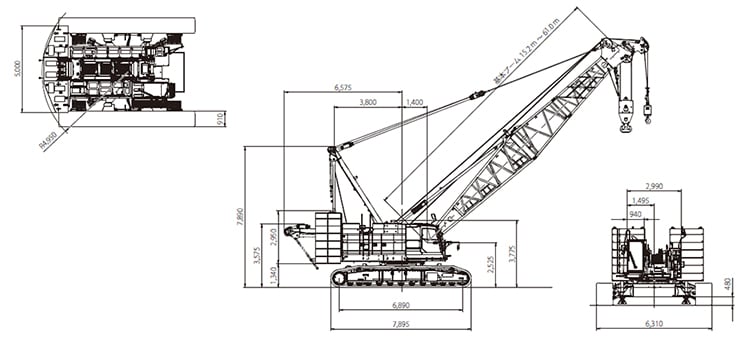

クローラクレーンマスターテック7120GFSカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7120G-2A） 性能 最大定格総荷重t × m 120 × 5.0 ブーム長さm 15.2 〜 61.0 ロープ速度主巻 m/min *110 ～ 3 補巻m/min *110 ～ 3 サードm/min *110 〜 3 ブーム起伏m/min *48 〜 3 旋回速度min-1 {rpm} 2.1 {2.1} 走行速度km/h *1.3 / 0.9 作業時質量(基本ブーム＋120tフック付)t 約141 平均接地圧(基本ブーム＋120tフック付)kPa {kgf/cm2} 110 {1.12} 登坂能力%(度) 30(16.7) エンジン 名称 ISUZU 6UZ1 定格出力kW/min-1 270 / 2,000* ワイヤロープ 主巻mm Φ 30 補巻mm Φ 30 ブームmm Φ 20 サードmm Φ 26 サードドラムはオプションです。 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 実際に使用している回転数はパワーモードで1,850回転です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
