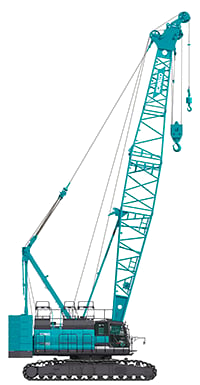

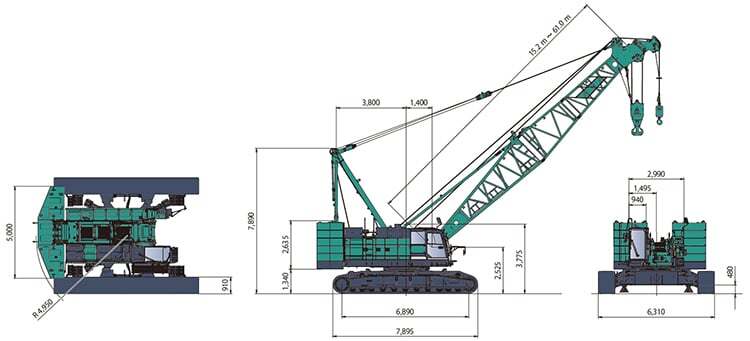

クローラクレーンマスターテック7120Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7120G-2A） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力t × m 120 × 5.0 20 × 15.0 ブーム(タワー)長さm 15.2 ～ 61.0 30.4 ～ 51.7 61.0 ～ 79.2（ロング） ジブ(タワージブ)長さm 12.2 ～ 30.5 22.9 ～ 44.2 最大ブーム(タワー)＋ジブ(タワージブ)長さm 61.0 + 30.5 51.7 + 44.2 ロープ速度 主巻 巻上・巻下m/min *120 〜 3 補巻 巻上・巻下m/min *120 〜 3 ─ タワージブ起伏 巻上・巻下m/min ─ *60 〜 3 ブーム(タワー)起伏 巻上・巻下m/min *48 〜 2 サード(オプション) 巻上・巻下m/min *110 ～ 3 ─ 旋回速度min-1 {rpm} 2.1 {2.1} 走行速度km/h *1.3 / 0.9 作業時質量(基本姿勢)t 123 133 接地圧kPa {kgf/cm2} 96 {0.98} 104 {1.06} 登坂能力(tanθ)%(度) 30（16.7） ─ 定格ラインプルkN {tf} 118 {12.0} ─ エンジン 名称 ISUZU 6UZ1 定格出力kW/min-1 270 / 2,000* ワイヤロープ 主巻mm Φ 26 補巻(タワージブ)mm Φ 26 ブーム(タワー)mm Φ 20 サードドラムはオプションです。 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 実際に使用している回転数はパワーモードで1,850回転です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
