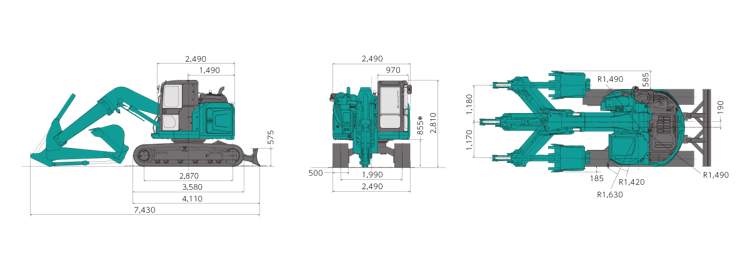

土木油圧ショベル超小旋回SK130UR-5カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK130UR 本体型式 SK130UR-5 車名及び型式 コベルコYDR-YV08/YX08 クローラ仕様 鉄クローラ 性能 標準バケット容量 m³ 0.45 旋回速度 min⁻¹{rpm} 11.0{11.0} 走行速度 km/h 5.6／3.4 登坂能力 %(度) 70(35) 最大掘削力 バケット kN{kgf} 88.7{9,050} アーム kN{kgf} 61.8{6,300} 質量（標準シュー装着時） 運転質量 kg 13,800 エンジン 型式 いすゞ4JJ1XDRA 種類 インタークーラーターボ付直接噴射式ディーゼル 定格出力 kW/min⁻¹{PS/rpm} 73.9/2,000{100.0/2,000} (JIS D0006-1:2000) 燃料タンク容量 ℓ 190 尿素水タンク容量 ℓ 33.9 ブレード 幅×高さ mm 2,490×575 作動範囲(上／下) mm 上490／下535 側溝掘機構 方式 パラレルブーム平行リンク式オフセット オフセット量 mm 左1,170／右1,180 走行装置 シュー形式 鉄クローラ シュー幅 mm 500 油圧装置 油圧ポンプ 形式 2連可変容量アキシャルピストン＋1ギヤ 設定圧 mPa{kgf/cm²} 34.3{350} 旋回モータ形式 アキシャルピストンモータ（1個） 走行モータ形式 可変容量アキシャルピストンモータ（2個） 油圧作動油 ℓ 全量168（タンク内油量79.3） アタッチメント装着可能質量※ 基本ウエイト kg 1,220 アドオン式追加ウエイト kg 1,440 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 標準仕様での値です。 各種シュー 形状 シュー幅(mm) クローラ全幅(mm) 接地圧(kPa {kgf/cm²}) 鉄クローラ(等高) 500(標準) 2,490 43 {0.44} 600 2,590 37 {0.38} 700 2,690 32 {0.33} （注）接地圧は基本アタッチメント装着時の値です。 全体図 （単位:mm） アーム 2.2m、0.45m3バケット装着時。＊印はシュー突起を含みません。 作動範囲 （単位:mm） アームの種類 左最大オフセット オフセット0 右最大オフセット a - 最大掘削半径 7,150 7,570 7,140 a' - 床面最大掘削半径 6,980 7,410 6,970 b - 最大掘削深さ＊ 4,420 4,820 4,410 c - 最大掘削高さ＊ 8,140 8,510 8,120 d - 最大ダンプ高さ＊ 5,720 6,090 5,700 e - 最小ダンプ高さ* 2,170 2,540 2,160 f - 最大垂直掘深さ* 3,040 3,380 3,030 g - 最小旋回半径 1,680 1,410 1,960 h - 同上時高さ＊ 6,150 6,530 6,140 標準バケット容量（山積） 0.45m³ ＊印はシュー突起を含みません。バケット容量は新JIS表示です。 ハイリーチクレーン仕様 仕様 本体型式 SK130UR-5 バケット容量(山積) m³ 0.45 最大吊り上げ能力 定置吊り txm 2.9×3.0 走行吊り txm 1.4×3.0 旋回速度 クレーンモード時 min⁻¹{rpm} 6.0{6.0} 走行速度 クレーンモード時 km/h 2.7 単位は国際単位系のSI表示で｛ ｝内は従来表示です。 作動範囲図 （単位:mm） 定格総荷重 （単位：t） 作業半径 定置吊り 走行吊り 2.0m 2.9 1.4 2.5m 3.0m 3.5m 2.4 1.2 4.0m 1.9 0.9 4.5m 1.6 0.8 5.0m 1.3 ― 5.5m 1.1 6.0m 0.9 6.4m 0.9 走行時最大リーチ ― 4.5m 吊り荷走行作業は1速を使用してください。クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。 各種バケットの仕様と組み合わせ ◎印は標準の組み合わせ、○印は一般作業を示します。 項目種類 ホウバケット タイプ 幅狭 標準 補強 用途 一般掘削 バケット容量 山積(旧JIS) m³ 0.24(0.22) 0.31(0.27) 0.38(0.33) 0.45(0.40) 平積 m³ 0.20 0.23 0.28 0.35 バケット口幅 サイドカッタ有 mm 590 700 800 910 サイドカッタ無 mm 500 600 700 820 ツースの数 3 4 組み合わせアーム(2.2m) ○ ○ ○ ◎ ○ 標準タイプ以外はオプション設定です。バケット容量は新JIS表示で（ ）内は旧JIS表示です。 主要装備品 ◎印は標準装備、△印はオプションを示します。 バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。） 基本バケット ◎ 0.45m³ 配管 ハイリーチクレーン △ アーム アーム ◎ 2.2m ブーム オフセットブーム(2ライト) ◎ ウエイト 基本ウエイト ◎ アドオン式追加ウエイト(+580kg) △ シュー 500mm等高シュー ◎ 600mm等高シュー △ 700mm等高シュー △ 500mmボルト付ゴムパッドシュー △ ドーザ ドーザブレード(2,490mm) ◎ ドーザブレード(2,590mm) △ ドーザブレード(2,690mm) △ ボルトオン式ドーザエッジ(2,490mm) △ キャブ 基本キャブ ◎ シート 基本シート ◎ その他 マルチコントロール △ パーソナルロックキー ◎ 寒冷地仕様 △ 増設右カメラ＋増設モニタ △ 黄色回転警告灯※1 △ 走行アラーム △ IDキー △ 増設トラックガイド △ 工具 △ グリスガン △ 標準装備品 エアコンデフロスタスライドシートカップホルダライフハンマAM/FMラジオ（2スピーカ）耳付2分割フロアマットルームライト前方作業灯（アタッチメント:2、上部本体右:1）ダブルエレメントエアクリーナ間欠ワイパ稼働機管理システム「MERiT」 ハイリーチクレーン仕様では標準です。
