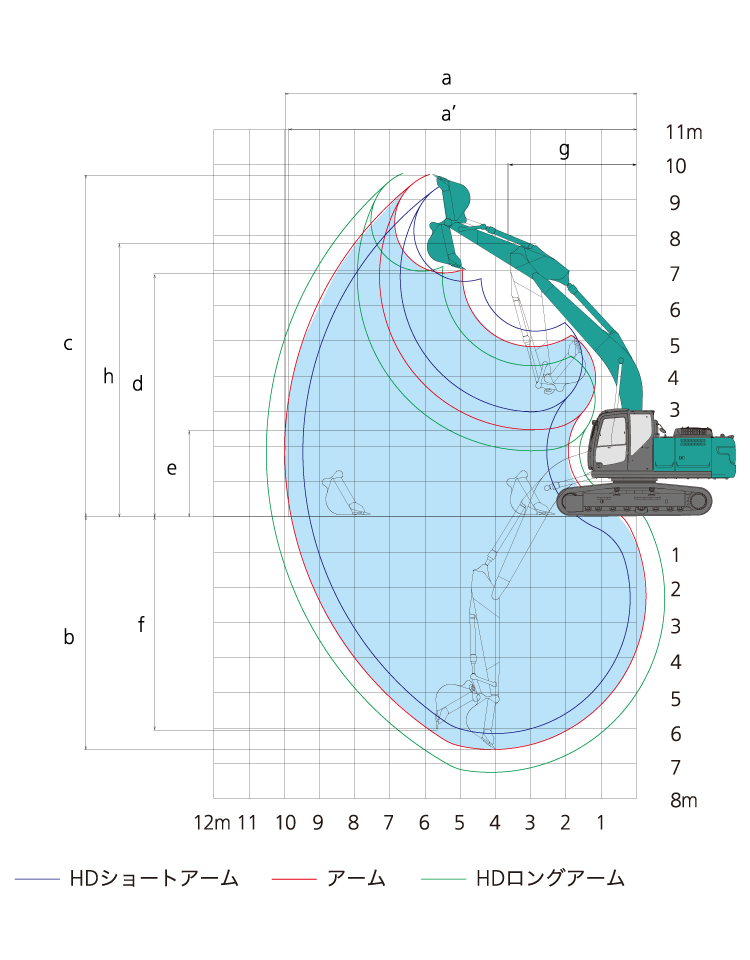

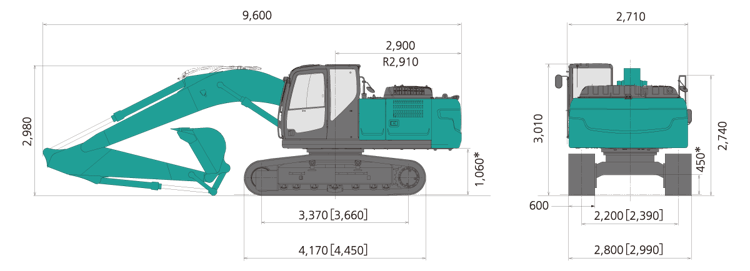

土木油圧ショベル標準型SK200-10/SK210LC-10カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様ロングレンジ仕様テレスコピックアーム仕様メニュー 標準仕様 主な仕様 機種名 SK200 SK210LC 本体型式 SK200-10 SK210LC-10 車名および型式 コベルコ YDR-YN15/YQ15 性能 標準バケット容量 m³ 0.8 (旧JIS 0.7) 旋回速度 min⁻¹{rpm} 12.7 {12.7} 走行速度 km/h 6.0/3.6 登坂能力 %(度) 70 (35) 最大掘削力 バケット kN{kgf} 143 {14,600} (157 {16,000}※) アーム kN{kgf} 102 {10,400} (112 {11,400}※) 質量 (標準シュー装着時) 運転質量 kg 20,500 20,900 エンジン 型式 日野 J05E-VA 種類 インタークーラーターボ付直接噴射式ディーゼル 定格出力 kW/min⁻¹{PS/rpm} 119/2,000 {162/2,000} (JIS D0006-1:2000) 燃料タンク容量 ℓ 320 尿素水タンク容量 ℓ 83 油圧装置 油圧ポンプ 形式 2連可変容量アキシャルピストン + 1ギヤ 設定圧 MPa{kgf/cm²} 34.3 {350} (37.8 {385}※) 旋回モータ形式 アキシャルピストンモータ (1個) 走行モータ形式 可変容量アキシャルピストンモータ (2個) 油圧作動油 ℓ 全量 248 (タンク内油量 139) アタッチメント装着可能質量 標準ブーム/アーム/基本ウエイト時 kg 2,390 2,680 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。 印はパワーアップ時の値です。 全体図 （単位:mm） アーム（2.94m）、0.8m3バケット装着時。＊印はシュー突起を含みません。［ ］内はLCタイプ。 作動範囲 （単位:mm） アームの種類 HDショートアーム(2.4m) アーム (2.94m) HDロングアーム(3.5m) a - 最大掘削半径 9,420 9,900 10,340 a' - 床面最大掘削半径 9,240 9,730 10,170 b - 最大掘削深さ＊ 6,160 6,700 7,260 c - 最大掘削高さ＊ 9,510 9,720 9,750 d - 最大ダンプ高さ＊ 6,680 6,910 6,970 e - 最小ダンプ高さ＊ 2,980 2,430 1,870 f - 最大垂直掘深さ＊ 5,570 6,100 6,470 g - 最小旋回半径 3,560 3,550 3,480 h - 同上時高さ＊ 7,750 7,680 7,720 標準バケット容量(山積) 0.93m³ 0.8m³ 0.7m³ ＊印はシュー突起を含みません。バケット容量は新JIS表示です。 各種シュー 形状 シュー幅 (mm) クローラ全幅 (mm) 接地圧 (kPa {kgf/cm²}) SK200 SK210LC SK200 SK210LC 鉄クローラ(等高) 600(標準) 2,800 2,990 46 {0.47} 43 {0.44} 700 2,900 3,090 40 {0.41} 38 {0.39} 790 2,990 3,180 36 {0.37} 34 {0.35} （注）接地圧は基本アタッチメント装着時の値です。 ハイリーチクレーン仕様 仕様 本体型式 SK200-10 SK210LC-10 バケット容量(山積) m³ 0.8(旧JIS 0.7) 最大吊り上げ能力 定置吊り txm 2.9 × 6.0 走行吊り txm 1.4 × 6.0 旋回速度 min⁻¹{rpm} 6.0 {6.0} 走行速度 クレーンモード時 1.7 単位は国際単位系のSI表示で｛ ｝内は従来表示です。 作動範囲図 （単位 :mm） 定格荷重 （単位：t） 作業半径 定置吊り 走行吊り 3m 2.9 / 2.9m 1.4 / 2.9m 4m 2.9 1.4 5m 2.9 1.4 6m 2.9 1.4 / 6.0m 7m 2.5 ― 8m 2.0 ― 9m 1.8 / 8.6m ― フック質量 13.9kg 吊り荷走行作業は1速を使用してください。クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。 ロングレンジ仕様 仕様 本体型式 SK210LC-10 アタッチメント 50FT 60FT バケット容量(山積) m³ 0.45(旧JIS 0.4) 0.27(旧JIS 0.24) 最大掘削力 バケット kN{kgf} 88{9,000} 106{10,800} アーム kN{kgf} 54{5,500} 47{4,800} 運転質量 kg 23,100 24,200 ブーム長さ mm 8,750 9,900 アーム長さ mm 6,350 7,900 シュー幅 mm 600 接地圧(600mmシュー) kPa{kgf/cm²} 48{0.49} 50{0.51} 完成機高さ mm 3,120 3,190 完成機長さ mm 12,640 13,860 単位は国際単位系のSI表示で｛ ｝内は従来表示です。 作動範囲図 （単位：mm） テレスコピックアーム仕様 仕様 本体型式 SK200-10 SK210LC-10 バケット容量(山積) m³ 0.51 (旧JIS 0.45) バケット幅 サイドカッタ有 mm 870 バケット幅 サイドカッタ無 mm 770 旋回速度 min⁻¹{rpm} 12.7 運転質量 kg 22,000 22,400 テレスコアーム 形状 ガイドローラ付油圧伸縮 テレスコアーム スライド量 mm 2,430 接地圧(600mmシュー) kPa{kgf/cm²} 49{0.50} 46{0.47} 単位は国際単位系のSI表示で｛ ｝内は従来表示です。掘削力は新JISで表示しています。 作動範囲 （単位 :mm） アーム伸縮状態 最伸 最縮 a-最大掘削半径 12,140 10,020 b-最大掘削深さ 9,260 6,870 c-最大掘削高さ 10,330 9,590 d-最大ダンプ高さ 7,630 6,890 e-最小ダンプ高さ ― 2,260 f-最大垂直掘深さ 7,900 5,510 g-最小旋回半径 4,020 4,050 h-同上時高さ 8,340 単位は国際単位系のSI表示で｛ ｝内は従来表示です。掘削力は新JISで表示しています。 各種バケットの仕様と組み合わせ ◎印は標準の組み合わせ、○印は一般作業、△印は軽作業を示します。 項目 ホウバケット タイプ 幅狭 標準 標準/横ピン 底板補強 幅広 ロングレンジ用 用途 一般掘削 軽掘削・積込み 50FT用 60FT用 バケット容量 山積(旧JIS) m³ 0.51(0.45) 0.7(0.61) 0.8(0.7) 0.93(0.8) 1.0(0.9) 0.45(0.4) 0.27(0.24) 平積み m³ 0.39 0.52 0.59 0.67 0.75 0.35 0.2 バケット口幅 サイドカッタ有mm 870 1,080 1,160 1,330 1,460 910 750 サイドカッタ無mm 770 980 1,060 1,250 1,360 810 680 ツースの数 3 5 6 ― 組み合わせ HDショートアーム(2.4m) ○ ○ ○ ○ ○ ◎ △ ― アーム(2.94m) ○ ○ ◎ ◎ ○ △ ― HDロングアーム(3.5m) ○ ◎ △ △ △ ― テレスコピックアーム ◎ ― 標準タイプ以外はオプション設定です。バケット容量は新JIS表示で（ ）内は旧JIS表示です。 主要装備品 ◎印は標準装備、△印はオプションを示します。 機種名 SK200 SK210LC バケット（詳細は「各種バケットの仕様と組み合わせ」をご参照ください。） 0.51m³バケット △ 0.7m³バケット △ 0.8m³バケット ◎ 0.8m³バケット（横ピン） △ 0.8m³底板補強バケット △ 0.93m³バケット △ 1.0m³バケット △ 配管 N&B配管 ◎ 回転N&B配管 △ ハイリーチクレーン® △ アーム アーム(2.94m) ◎ HDショートアーム(2.4m) △※1 ― HDロングアーム(3.5m) △ テレスコピックアーム(0.51m³) △※2 ブーム ブーム(5.65m) ◎ 50FTロングレンジ仕様（アーム含む）：0.45m³ ― △ 60FTロングレンジ仕様（アーム含む）：0.27m³ ― △ キャブ 基本キャブROPS(小窓) ◎ ウエイト 基本ウエイト ◎ セミ増量ウエイト(+480kg) △※3 増量ウエイト(+1,670kg) [50FT] ― △※4 SP増量ウエイト(+2,380kg) [60FT] ― △※5 シュー 600mm等高シュー ◎ 700mm等高シュー △ 790mm等高シュー △ 600mmボルト付ゴムパッドシュー △ キャブガード トップガード △ 縦格子(1面)下部 △ 縦格子(2面)下部、前部 △ シート 基本シート ◎ サスペンション付シート △※6 その他 寒冷地用作動油 △ マルチコントロール △ キャブ2ライト △ 強化型増設トラックガイド △ 上部本体アンダカバー ◎ 上部本体アンダカバー(強化型、t6mm) △ 下部本体アンダカバー(t9mm) △ 1WAYコール △ 消火器 △ イーグルアイビュー + 専用モニタ △ 増設右カメラ+増設モニタ △ 黄色回転警告灯 △ 走行アラーム △ パーソナロックキー △ IDキー △ 防虫ネット(エアコンコンデンサ用) △ 工具 △ グリスガン △ 作動油フィルタ目詰り検出装置 ◎ 延長ハンドレール △ レインバイザー △ 3D MC & K-EYE PRO △※7 K-LOAD △※8 積込履歴情報提供サービス △※9 K-EYE PRO △ ホルナビセンスレス(3D/2D) △ 1. 2.4ｍアームはN&B配管のみになります。 N&B、回転N&B配管の設定はありません。 テレスコピックアーム仕様では標準設定です。 50FTロングレンジ仕様及び解体仕様のみの設定です。 60FTロングレンジ仕様のみの設定です。 テレスコピックアーム、ロングレンジ仕様では標準設定です。 3DマシンコントロールとK-EYE PRO は同時装着です。 仕様組み合わせ及び積込履歴情報提供サービスについてはP8をご参照ください。 装着にはK-LOADが必要です。 標準装備品 オートエアコン（内気循環・外気導入切替式）デフロスタ左右一体スライド式コントロールボックスダブルスライドシート巻取り式シートベルトラゲッジトレイ大型カップホルダライフハンマＡＭ/ＦＭラジオ（２スピーカ）耳付２分割フロアマットルームライトエンジンオイルパンドレンコック前方作業灯(アタッチメント：１、上部本体右：１)ダブルエレメントエアクリーナ間欠＆ライズアップワイパ後方確認カメラ・モニタ（カラー）稼働機管理システム「MERiT」
