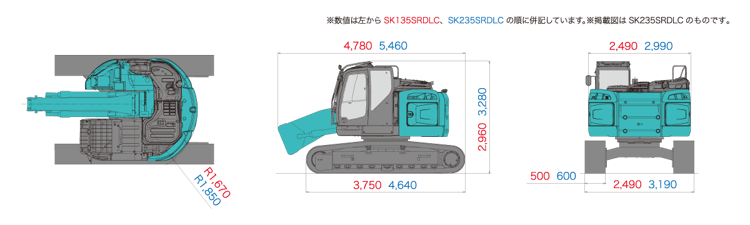

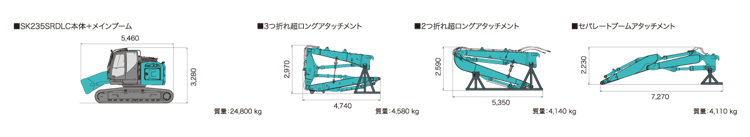

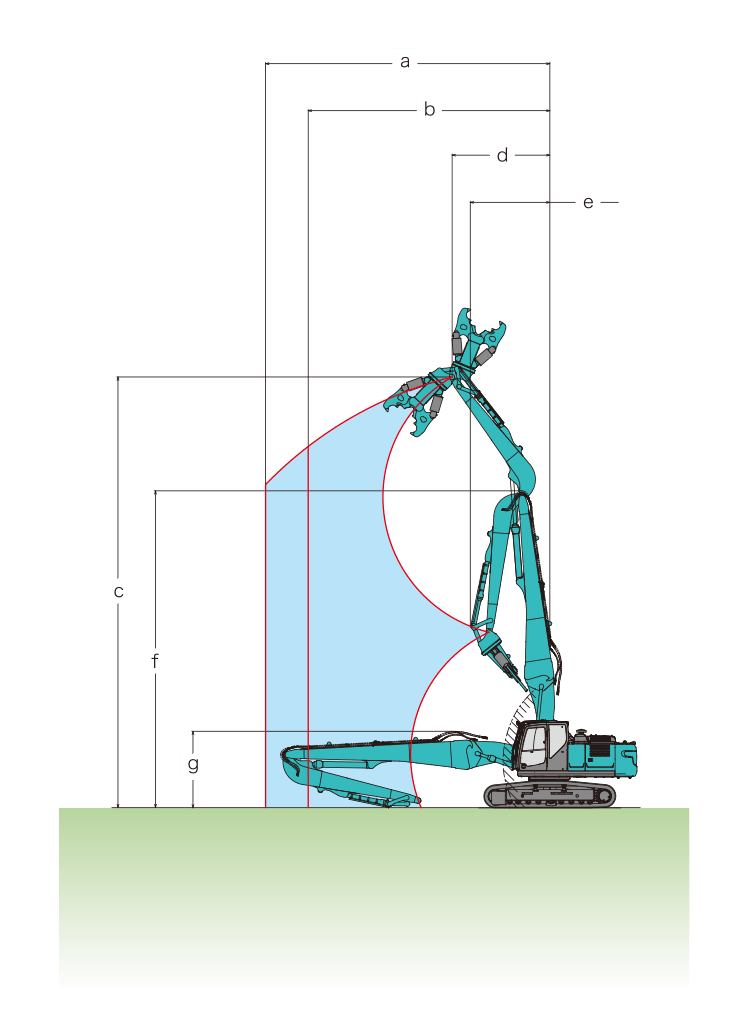

建物解体油圧ショベル後方超小旋回SK235SRDLC-5カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 3つ折れ超ロングアタッチメント仕様2つ折れ超ロングアタッチメント仕様セパレートブーム仕様メニュー 3 つ折れ超ロングアタッチメント仕様 主な仕様 機種名 SK235SRDLC 本体型式 SK235SRDLC-5 車名および型式 コベルコ WDR-YF08 / YU08 アタッチメント仕様 メインブーム兼用型 超ロングアタッチメント セパレートブーム 3つ折れ 2つ折れ 本体質量(本体＋メインブーム) kg 24,800 運転質量 kg 31,800 31,100 31,400 接地圧 kPa 68 66 67 旋回速度 min⁻¹ 8.0 10.2 走行速度 km/h 1速 3.2 / 2速 5.2 登坂能力 %(度) 70(35) エンジン 型式 日野 J05E-VA 定格出力 kW/min⁻¹ 119/2,000 燃料タンク容量 ℓ 330 尿素水タンク容量 ℓ 33.9 油圧ポンプ設定圧 MPa 34.3 油圧作動油(全量／タンク内) ℓ 230/113.8 先端アタッチメント(型式またはバケット容量) KR1100T(P)R-2 アタッチメント 質量(スタンド含む) kg 4,580 4,140 4,110 スタンド質量 kg 210 490 150 圧砕機制限質量 kg 2,600 単位は国際単位系の SI 単位表示です。運転質量および接地圧は先端アタッチメントを装着した状態での値です。 外形寸法（本体＋メインブーム） （単位:mm） 完成機寸法 掲載図はSK260DLC のものです。 機種名 SK235SRDLC アタッチメント仕様 3つ折れ 超ロングアタッチメント（メインブーム兼用型） A 全長 (mm) 9,330 B アタッチメント高さ (mm) 3,070 分解時の寸法および質量 （単位：mm） 作動範囲 （単位:mm） 機種名 SK235SRDLC アタッチメント仕様 メインブーム兼用型 3つ折れ a 刃先最大作業半径（縦向き時） 11,580 b 最大作業半径（縦向き時） 9,000 c 刃先最大作業半径（横向き時） 10,080 d 最大作業半径（横向き時） 7,500 e 刃先最大作業高さ 17,480 f 最大作業高さ 14,900 g 同時時半径 2,310 h 前方最小旋回半径 2,870 i 同時アタッチメント高さ 8,780 j 接地時アタッチメント高さ 3,070 数値はシュー突起を含みません。 刃先の各数値はコベルコ製の先端アタッチメントを装着した場合の値です。 掲載図は SK260DLC 超ロングアタッチメント仕様に KR1100TPR-2 ニブラーを装着したのものです。 図中の斜線部より内側はキャブ干渉停止域を示します。 2つ折れ超ロングアタッチメント仕様 完成機寸法 掲載図はSK260DLC のものです。 機種名 SK235SRDLC アタッチメント仕様 2つ折れ 超ロングアタッチメント（メインブーム兼用型） A 全長 (mm) 10,220 B アタッチメント高さ (mm) 3,100 作動範囲 （単位:mm） 機種名 SK235SRDLC アタッチメント仕様 メインブーム兼用型 2つ折れ a 刃先最大作業半径（縦向き時） 12,080 b 最大作業半径（縦向き時） 9,500 c 刃先最大作業半径（横向き時） 10,080 d 最大作業半径（横向き時） 7,500 e 刃先最大作業高さ 16,260 f 最大作業高さ 13,680 g 同時時半径 3,030 h 前方最小旋回半径 2,430 i 同時アタッチメント高さ 9,670 j 接地時アタッチメント高さ 2,700 数値はシュー突起を含みません。 刃先の各数値はコベルコ製の先端アタッチメントを装着した場合の値です。 掲載図は SK260DLC 超ロングアタッチメント仕様に KR1100TPR-2 ニブラーを装着したのものです。 図中の斜線部より内側はキャブ干渉停止域を示します。 セパレートブーム仕様 完成機寸法 仕様 掲載図はSK260DLC のものです。 機種名 SK235SRDLC アタッチメント仕様 メインブーム兼用型 A 全長(mm) 10,140 B アタッチメント高さ(mm) 3,380 作動範囲 仕様 （単位：mm） 機種名 SK235SRDLC ブームアタッチメント仕様 メインブーム兼用型 a 刃先最大作業半径（縦向き時） 11,990 b 最大作業半径（縦向き時） 9,400 c 刃先最大作業半径（横向き時） 10,290 d 最大作業半径（横向き時） 7,700 e 刃先最大作業高さ 13,540 f 最大作業高さ 10,950 g 同上時半径 2,990 h 前方最小旋回半径 2,960 i 同上時アタッチメント高さ 9,440 j 刃先最大作業深さ 7,880 k 最大作業深さ 5,290 数値はシュー突起を含みません。 刃先の各数値はコベルコ製の先端アタッチメントを装着した場合の値です。 掲載図は SK260DLC セパレートブーム仕様に KR1100TPR-2 ニブラーを装着したものです。 図中の斜線部より内側はキャブ干渉停止域を示します。 主要装備品 ○印は標準装備、△印はオプションを示します。 機種名 SK235SRDLC メインブーム兼用型 キャブ DS キャブ ― 解体キャブ ○ 解体キャブ (ROPS) ― 足回り 500mm等高シュー ― 600mm等高シュー ○ 700mm等高シュー △ 790mm等高シュー ― 800mm等高シュー △ ドーザブレード ― アタッチメント 回転 N&B 配管 ○ 回転ニブラー配管 ― アタッチメント架台 △ 自動給脂装置 ○ ウエイト セパレートウエイト ― 増量ウエイト ○ + 1,900kg その他 マルチコントロール ○ 1WAY コール ○ 走行アラーム △ 増設トラックガイド △(強化型) ID キー △ 黄色回転警告灯 △ 消火器 △ 解体用ロワ工具箱 △ 工具・グリスガン △ 右確認カメラ・増設モニタ △ イーグルアイビュー ― 作動油フィルタ目詰まり検出機能 ○ 電磁リリーフ弁調整機能 ○ 寒冷地用作動油 △ セパレートブーム仕様機のみ設定。 超ロングアタッチメント仕様機のみ設定。 増設右カメラとイーグルアイビューの併用はできません。選択となります。 標準装備品 転倒警報装置キャブ干渉防止装置ブームセイフティ配管キャブ3面ガード 下部本体アンダカバー（t9ｍｍ) 上部本体アンダカバー(t6mm） クーリングユニット防虫ネット（SK135SRD［LC］/SK235SRDLCは除く） エアコンコンデンサ防虫ネット（SK135SRD［LC］/SK235SRDLCは除く）ダブルエレメントエアクリーナエンジンオイルパンドレンコックスローリターンチェックバルブ上部本体前方作業灯キャブ2ライトブーム2ライト（SK135SRD［LC］は１個） 後方確認カメラ間欠ワイパオートエアコン（内気循環・外気導入切替式） デフロスタ左右一体スライド式コントロールボックスサスペンション付シート巻き取り式シートベルトラゲッジトレイ大型カップホルダライフハンマAM/FM ラジオ（２スピーカ） 耳付2分割フロアマットルームライトパーソナロックキー稼働機管理システム「MERiT」
