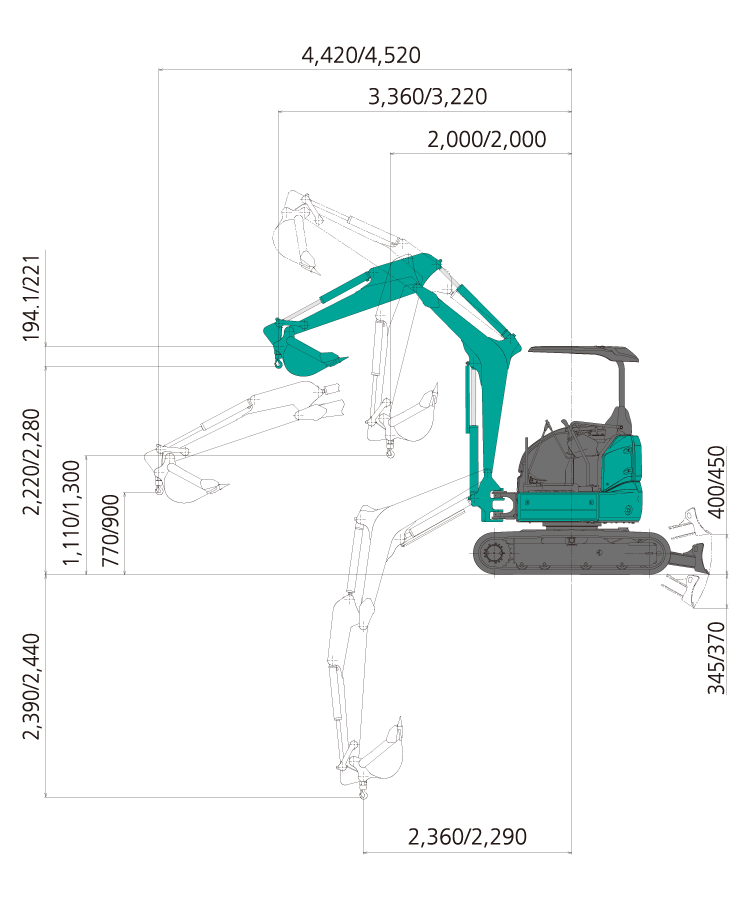

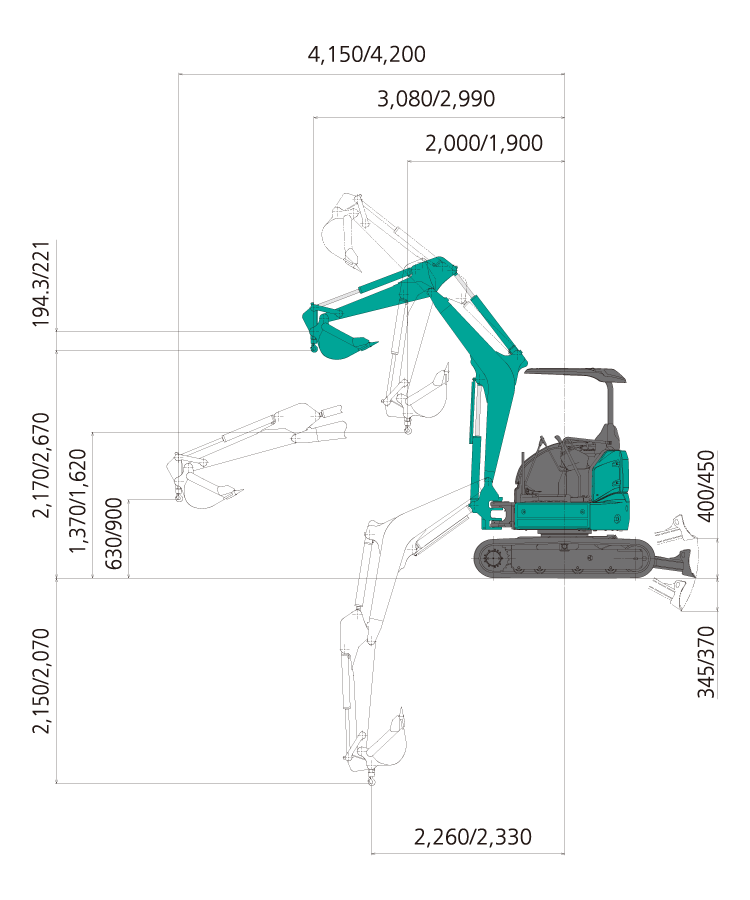

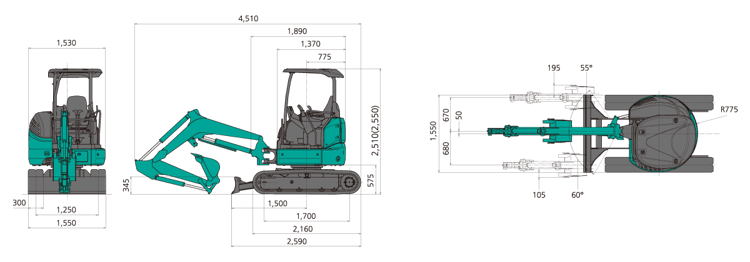

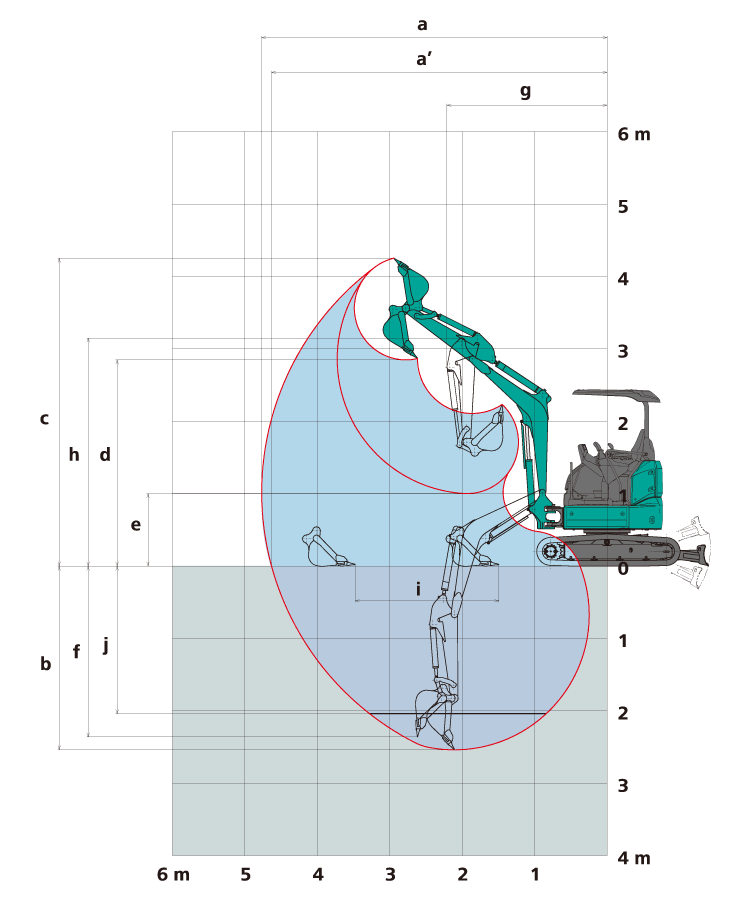

土木農業・酪農・造園ミニショベル後方超小旋回SK28SR-7カタログお問い合わせ 製品に関するご留意事項 機能・性能スペック機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様メニュー 標準仕様 主な仕様 機種名 SK28SR 本体型式 SK28SR-7 車名および型式 コベルコPD05 クローラ仕様 ゴムクローラ 鉄クローラ バケット 標準バケット容量 山積 m³ 0.07 平積 m³ 0.05 標準バケット幅 mm 460(サイドカッタ付は500) 性能 旋回速度 min⁻¹ 8.2 走行速度 1速/2速 km/h 2.1/3.8 2.0/3.7 登坂能力 %(度) 58(30) 最大掘削力 バケット kN{kgf} 24.7{2,520} アーム kN{kgf} 16.6{1,690} エンジン 型式 YANMAR 3TNV88-EPYB 種類 水冷3気筒直接噴射式ディーゼル 定格出力 kW/min⁻¹ 17.9/2,400(FANアリ)、18.9/2,400(FANナシ) 燃料タンク容量 ℓ 42 ブレード 幅×高さ mm 1,550 × 345 作動範囲 mm 上450 下370 側溝掘機構 方式 ブームスイング方式 角度 度 左60 右55 走行装置 シュー形式 ゴムクローラ 鉄クローラ シュー幅 mm 300 油圧装置 油圧ポンプ 形式 可変容量アキシャルピストン＋ギヤ 設定圧 MPa{kgf/cm²} 23.0{235} 旋回モータ形式 アキシャルピストンモータ 走行モータ形式 可変容量アキシャルピストンモータ 油圧作動油 ℓ 全量44.8(タンク内20.4) 位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 SK28SR-7 ゴムクローラ 鉄クローラ 質量 アーム長さ m 1.18 シュー幅 mm 300 全幅 mm 1,550 機械質量 キャノピ仕様 kg 2,860 2,970 キャブ仕様 kg 3,030 3,140 機体質量 キャノピ仕様 kg 2,120 2,230 キャブ仕様 kg 2,290 2,400 接地圧 キャノピ仕様 kPa 25.8 26.7 キャブ仕様 kPa 27.3 28.2 標準バケット容量(山積) m³ 0.07 基本ウエイト装着時 アタッチメント装着可能質量 SK28SR-7 標準アーム ロングアーム 質量 キャノピ仕様 標準ウエイト kg 260 230 追加ウエイト kg 340 300 キャブ仕様 標準ウエイト kg 280 240 追加ウエイト kg 360 320 300mmゴムクローラ装着時 全体図 （単位:mm） （ ）はキャブ仕様を表します。 作動範囲図 （単位:mm） 機種名 SK28SR キャブ キャノピ アーム長さ 1.18m a - 最大掘削半径 4,840 a' - 床面最大掘削半径 4,680 b - 最大掘削深さ＊ 2,590 c - 最大掘削高さ＊ 4,480 d - 最大ダンプ高さ＊ 3,090 e - 最小ダンプ高さ＊ 1,290 f - 最大垂直掘深さ＊ 2,270 g - 最小旋回半径 2,190 h - 同上時高さ＊ 3,530 i - 床面仕上げ範囲(ストローク) 1,910 j - 2.4m掘削深さ 2,050 標準バケット容量(山積) 0.07m³ ＊印はシュー突起を含みます。バケット容量は新JIS表示です。 機種名 SK28SR キャブ キャノピ アーム長さ(ロングアーム) 1.48m a - 最大掘削半径 5,120 a' - 床面最大掘削半径 4,970 b - 最大掘削深さ＊ 2,890 c - 最大掘削高さ＊ 4,610 d - 最大ダンプ高さ＊ 3,260 e - 最小ダンプ高さ＊ 1,000 f - 最大垂直掘深さ＊ 2,140 g - 最小旋回半径 2,260 h - 同上時高さ＊ 3,530 i - 床面仕上げ範囲(ストローク) 2,290 j - 2.4m掘削深さ 2,410 標準バケット容量 (山積) 0.07m³ ＊印はシュー突起を含みます。バケット容量は新JIS表示です。 ハイリーチクレーン仕様 仕様（標準アーム） 本体型式 SK28SR-7 クローラ仕様 鉄クローラ ゴムクローラ 標準バケット容量(山積) m³ 0.07 最大吊り上げ能力 定置吊り t×m 0.70×1.9 走行吊り t×m 0.35×1.9 旋回速度 min⁻¹{rpm} 5.0{5.0} 走行速度 クレーンモード時 km/h 1.2 1.3 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 作動範囲図 SK26SR/SK28SR（単位: mm） 定格荷重 （単位：t） 本体型式 SK28SR-7 作業半径 定置吊り 走行吊り 1.9m 0.70 0.35 2.0m 0.64 0.32 2.5m 0.43 0.21 3.0m 0.32 - 3.5m 0.25 - 4.0m 0.20 - 4.1m - 4.2m 0.19 - フック質量 3.7kg 仕様（ロングアーム時） 本体型式 SK28SR-7 クローラ仕様 鉄クローラ ゴムクローラ 標準バケット容量(山積) m³ 0.07 最大吊り上げ能力 定置吊り t×m 0.74×2.0 走行吊り t×m 0.37×2.0 旋回速度 min⁻¹{rpm} 5.0{5.0} 走行速度 クレーンモード時 km/h 1.2 1.3 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 作動範囲図 SK26SR/SK28SR（単位: mm） 定格荷重 （単位：t） 本体型式 SK28SR-7 作業半径 定置吊り 走行吊り 2.0m 0.74 0.37 2.5m 0.43 0.21 3.0m 0.29 0.14 3.5m 0.22 - 4.0m 0.17 - 4.4m 0.15 - フック質量 3.7kg 主要装備品 ◎印は標準装備、△印はオプションを示します。 機種名 SK28SR エンジン オートデセル機能 ◎ エンジン始動パスワード ◎ 油圧装置 基本配管 ◎ ハイリーチクレーン △ N&B(右ペダル設定可)配管 △ N&B(HCP)配管 ※1 △ 回転(HCP)N&B(右ペダル設定可)配管 ※1 △ 回転(HCP)N&B(HCP)配管 ※1 △ クイックヒッチ配管 ※2 △ マルチコントロール ◎ 運転席 2柱キャノピ(TOPS/トップガードLv.1適合) ◎ 2柱キャノピ(軽量) △ 3柱キャノピ(ROPS/トップガードLv.1適合) △ キャブ(ROPS/トップガードLv.1適合) △ 基本シート ◎ サスペンション付きリクライニングシート △ リストレスト ◎ シートベルト ◎ オートエアコン ※3 ◎ ハンズフリー搭載Bluetooth®ラジオ ※3 ◎ カラーマルチディスプレイ ◎ カップホルダ ◎ スマートフォンホルダ ※3 ◎ USB/AUXポート ※3 ◎ 12V電源 △ コートホック ※3 ◎ ライフハンマ ※3 ◎ クローラ 250mmゴムクローラ ― 250mm鉄クローラ穴あき ― 300mmゴムクローラ ◎ 300mm鉄クローラ穴あき △ ボルトオン式ゴムパッド250mm ― ボルトオン式ゴムパッド300mm △ バケット 500mm幅(0.07m³) ◎ 350mm幅(0.05m³) △ 450mm幅(0.07m³) △ 500mm幅(0.08m³) △ 500mm幅(0.08m³)補強 △ 600mm幅(0.10m³) △ 700mm幅(0.12m³) △ 作業装置 ブーム(2.09m) ― ブーム(2.17m) ◎ アーム(1.15m) ― アーム(1.18m) ◎ ロングアーム(1.40m) ― ロングアーム(1.48m) △ 標準ドーザ(1,550mm) ◎ ボルトオン式カッティングエッジドーザ △ ワンタッチ格納クレーンフック △ 安全装置 前部ガード(網) △ 上部ガード(網) ※3 △ LED前方作業灯(キャブ2カ所、キャノピ1カ所) ◎ キャノピライト △ 走行アラーム △ リアビューミラー △ リアアンダミラー △ その他 基本ウエイト ◎ 追加ウエイト(+250kg、後端半径+90mm) △ ブームシリンダガード ◎ アームシリンダガード △ バケットシリンダガード △ ブームライトカバー ◎ 下部アンダカバー ◎ iNDr ◎ 稼働機管理システム「MERiT」 ◎ ダブルエアエレメントクリーナ △ IDキー △ 工具 △ グリスガン △ グリスガンホルダ ◎ 寒冷地作動油 △ ボディーカラー ブルーグリーンまたはイエロー 流量調整機能付きになります。 ボルトオン式リンクフックとの併用はできません。 キャブのみ。
