主要諸元（本体型式：SK38UR-6）
| 機種名 | SK38UR | |
|---|---|---|
| 本体型式 | SK38UR-6 | |
| クローラ仕様 | ゴムクローラ | 鉄クローラ |
ホルナビ対応
| 2DMG | 3DMG | 2DMC | 3DMC |
|---|---|---|---|
| ○ | － | － | － |
- MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
- ホルナビ製品ページはこちら
バケット
| 標準バケット容量 | 山積m³ | 0.11 |
|---|---|---|
| 平積m³ | 0.07 | |
| 標準バケット幅mm | 600（サイドカッタ含む） | |
性能
| 旋回速度min-1｛rpm｝ | 9.9 ｛9.9｝ | ||
|---|---|---|---|
| 走行速度km/h | 1速 2.5／2速 4.2 | 1速 2.5／2速 4.1 | |
| 登坂能力%（度） | 58 （30） | ||
| 最大掘削力 | バケットkN｛kgf｝ | 27.1 ｛2,760｝ | |
| アームkN｛kgf｝ | 14.1 ｛1,430｝ | ||
質量
機械質量
| キャノピ仕様kg | 3,640 | 3,730 |
|---|---|---|
| キャブ仕様kg | 3,830 | 3,920 |
機体質量
| キャノピ仕様kg | 2,890 | 2,990 |
|---|---|---|
| キャブ仕様kg | 3,080 | 3,170 |
接地圧
| キャノピ仕様kPa｛kgf/cm²｝ | 32.4 ｛0.33｝ | 33.1 ｛0.34｝ |
|---|---|---|
| キャブ仕様kPa｛kgf/cm²｝ | 34.0 ｛0.35｝ | 34.8 ｛0.36｝ |
エンジン
| 型式 | ヤンマー3-3TNV82A |
|---|---|
| 種類 | 水冷3気筒直接噴射式ディーゼル |
| 定格出力kW/min-1｛PS/rpm｝ | 17.1／2,400 ｛23／2,400｝ |
| 燃料タンク容量L | 42 |
ブレード
| 幅×高さmm | 1,700×345 |
|---|---|
| 作動範囲mm | 上470／下400 |
側溝掘機構
| 方式 | パラレルブーム平行リンク式オフセット |
|---|---|
| オフセット量mm | 左830／右455 |
走行装置
| シュー形式 | ゴムクローラ | 鉄クローラ |
|---|---|---|
| シュー幅mm | 300 | |
油圧装置
| 油圧ポンプ | 形式 | 可変容量アキシャルピストン＋ギヤ |
|---|---|---|
| 設定圧MPa｛kgf/cm²｝ | 23.0 ｛235｝ | |
| 旋回モータ形式 | アキシャルピストンモータ（1個） | |
| 走行モータ形式 | 可変容量アキシャルピストンモータ（2個） | |
| 油圧作動油L | 全量39.9（タンク内20.4） | |
- 単位は国際単位系のSI単位表示で、｛ ｝内は従来表示です。
アタッチメント装着可能質量
| 基本ウエイト時kg | 390 |
|---|---|
| 追加ウエイト時kg | 470 |
全体図
図はSK30URキャノピ仕様で、（ ）内数値はキャブ仕様です。
青色数値はSK38URです。

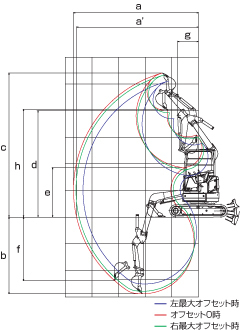

作動範囲
単位:mm
| 項目＼ブームオフセット | 左最大オフセット | オフセット0 | 右最大オフセット |
|---|---|---|---|
| a-最大掘削半径 | 4,620 | 4,980 | 4,890 |
| a'-床面最大掘削半径 | 4,500 | 4,870 | 4,780 |
| b-最大掘削深さ | 2,880 | 3,260 | 3,160 |
| c-最大掘削高さ | 5,370 | 5,670 | 5,590 |
| d-最大ダンプ高さ | 3,950 | 4,260 | 4,180 |
| e-最小ダンプ高さ | 1,280 | 1,590 | 1,510 |
| f-最大垂直掘深さ | 2,430 | 2,800 | 2,700 |
| g-最小旋回半径 | 1,020 | 965 | 1,160 |
| h-同上時高さ | 3,740 | 4,050 | 3,970 |
図はSK30URキャノピ仕様です。
