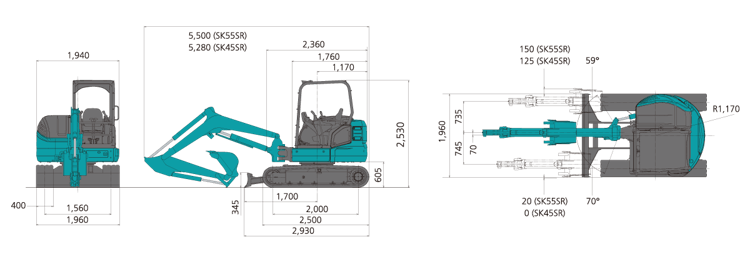

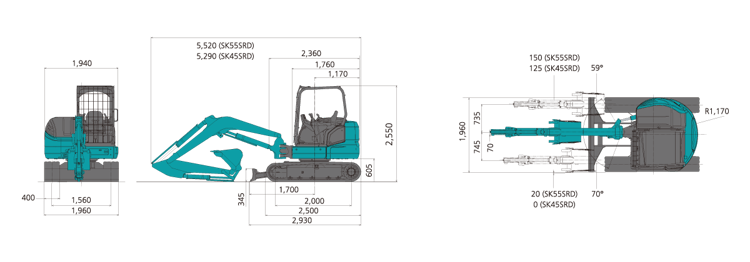

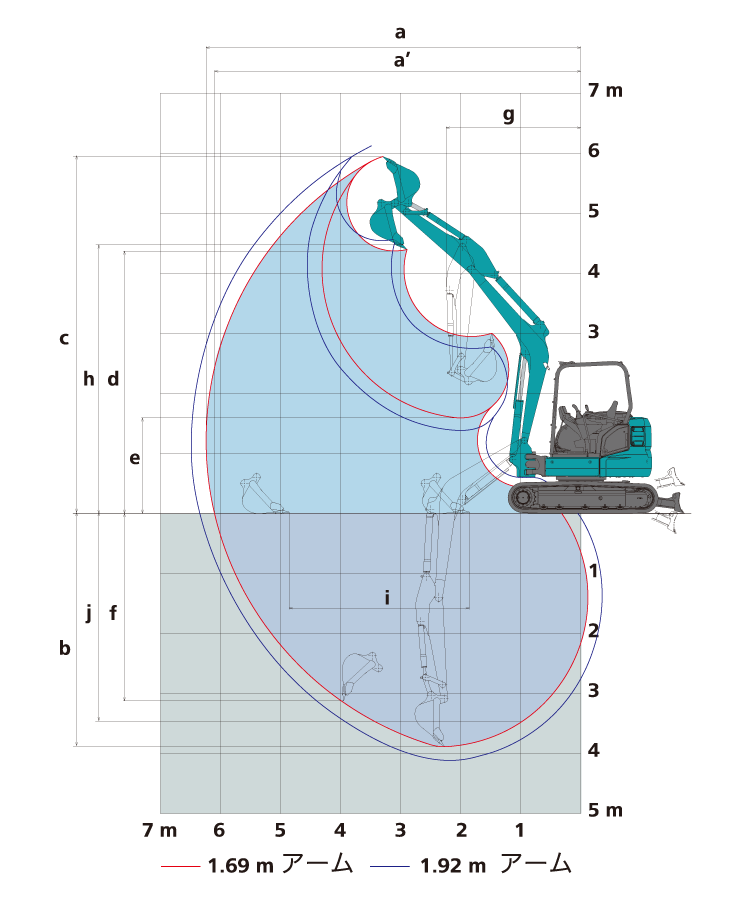

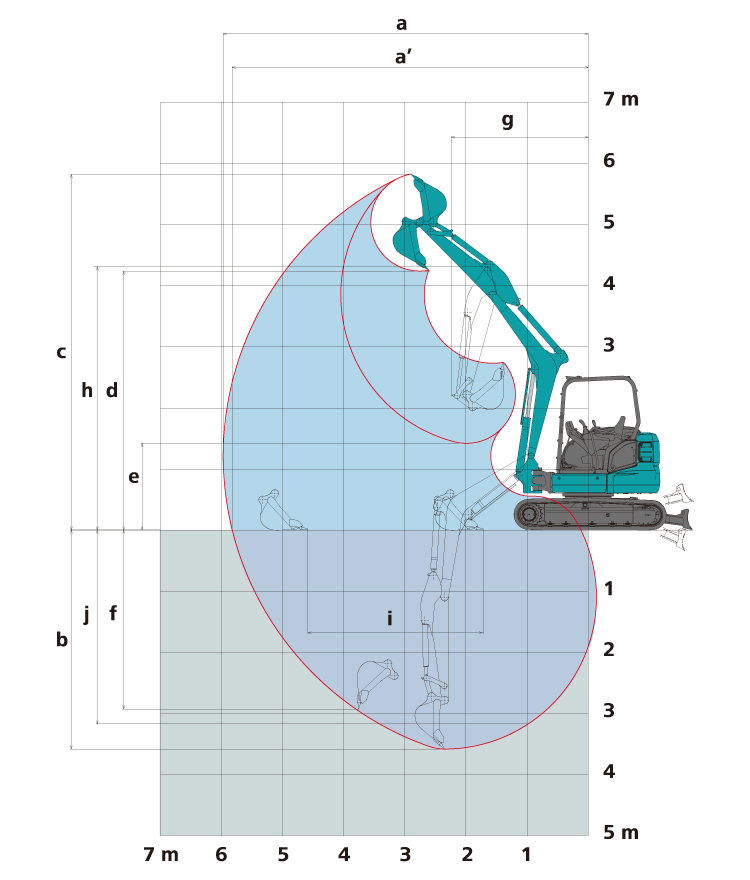

土木農業・酪農・造園ミニショベル後方超小旋回SK55SR-7Eカタログお問い合わせ 製品に関するご留意事項 概要機能・性能スペック概要機能・性能スペック販売サービス窓口カタログお問い合わせメニュー 標準仕様ハイリーチクレーン仕様チルトアングルドーザ仕様解体バックホウ仕様（SK55SRD-7E）メニュー 標準仕様 主な仕様 機種名 SK55SR 本体型式 SK55SR-7E 車名および型式 コベルコ PS05 クローラ仕様 ゴムクローラ 鉄クローラ バケット 標準バケット容量 山積 m³ 0.15 平積 m³ 0.12 標準バケット幅 mm 610(サイドカッタ付は650) 性能 旋回速度 min⁻¹ 8.5 走行速度 1速/2速 km/h 2.4/4.5 2.2/4.2 登坂能力 %(度) 58(30) 最大掘削力 バケット kN 35.6{3,630} アーム kN 24.8{2,530} エンジン 型式 ヤンマー YDM-4TNV88C 種類 水冷4気筒直接噴射式ディーゼル 定格出力 kW/min⁻¹ 27.7/2,400 (FANアリ)、29.1/2,400 (FANナシ) 燃料タンク容量 ℓ 75 ブレード 幅×高さ mm 1,960 × 345 作動範囲 mm 上465 下335 側溝掘機構 方式 ブームスイング方式 角度 度 左70 右59 走行装置 シュー形式 ゴムクローラ 鉄クローラ シュー幅 mm 400 油圧装置 油圧ポンプ 形式 可変容量アキシアルピストン＋ギヤ 設定圧 MPa{kgf/cm2} 23.0{235} 旋回モータ形式 アキシアルピストンモータ 走行モータ形式 可変容量アキシアルピストンモータ 油圧作動油 ℓ 全量58.0 (タンク内27.9) 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 SK55SR-7E ゴムクローラ 鉄クローラ 質量 機械質量 キャノピ仕様 kg 4,960 5,170 キャブ仕様 kg 5,120 5,330 機体質量 キャノピ仕様 kg 3,770 3,980 キャブ仕様 kg 3,920 4,130 接地圧 キャノピ仕様 kPa 28.4 30.6 キャブ仕様 kPa 29.3 31.5 アタッチメント装着可能質量 SK55SR-7E ゴムクローラ 鉄クローラ 質量 機械質量 キャノピ仕様 kg 4,960 5,170 キャブ仕様 kg 5,120 5,330 機体質量 キャノピ仕様 kg 3,770 3,980 キャブ仕様 kg 3,920 4,130 接地圧 キャノピ仕様 kPa 28.4 30.6 キャブ仕様 kPa 29.3 31.5 400㎜ゴムクローラ装着時 全体図 SK45/55SR-7E（単位:mm） 作動範囲 （単位:mm） 機種名 SK55SR/SK55SRD キャブ キャノピ アーム長さ 1.69m a - 最大掘削半径 6,240 a' - 床面最大掘削半径 6,100 b - 最大掘削深さ＊ 3,890 c - 最大掘削高さ＊ 5,950 d - 最大ダンプ高さ＊ 4,370 e - 最小ダンプ高さ＊ 1,590 f - 最大垂直掘深さ＊ 3,120 g - 最小旋回半径 2,250 h - 同上時高さ＊ 4,500 i - 床面仕上げ範囲(ストローク) 3,000 j - 2.4m掘削深さ 3,470 標準バケット容量(山積) 0.15m³ ＊印はシュー突起を含みます。バケット容量は新JIS表示です。 ハイリーチクレーン仕様 仕様 本体型式 SK55SR-7E クローラ仕様 鉄クローラ ゴムクローラ 標準バケット容量(山積) m³ 0.15 最大吊り上げ能力 定置吊り t×m 0.99×3.0 走行吊り t×m 0.49×3.0 旋回速度 min⁻¹{rpm} 5.4{5.4} 走行速度 クレーンモード時 km/h 1.4 1.5 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 作動範囲図 （単位:mm） 定格荷重 （単位：t） 本体型式 SK55SR-7 作業半径 定置吊り 走行吊り 1.9m※1 ― 2.0m 0.99 0.49 2.5m 0.99 0.49 3.0m 0.99 0.49 3.5m 0.79 0.39 4.0m 0.65 ― 4.5m 0.54 ― 5.0m 0.46 ― 5.1m ― 5.5m 0.40 ― フック質量 3.2kg キャノピのみ クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。 走行時の最大リーチ 3.5m 仕様 ( 解体仕様機、ロングアーム時 ) 本体型式 SK55SRD-7 クローラ仕様 鉄クローラ ゴムクローラ 標準バケット容量(山積) m³ 0.15 0.15 最大吊り上げ能力 定置吊り t×m 0.99×3.0 0.99×3.0 走行吊り t×m 0.49×3.0 0.49×3.0 旋回速度 min⁻¹{rpm} 5.4 {5.4} 5.4 {5.4} 走行速度 クレーンモード時 km/h 1.4 1.5 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 作動範囲図（ロングアーム時） SK45SR(キャノピ) / SK55SR （単位:mm） 定格荷重 （単位：t） 本体型式 SK55SRD-7 作業半径 定置吊り 走行吊り 1.9 m※1 － 2.0 m 0.99 0.49 2.5 m 0.99 0.49 3.0 m 0.99 0.49 3.5 m 0.76 0.38 4.0 m 0.61 － 4.5 m 0.50 － 5.0 m 0.42 － 5.1 m － 5.5 m 0.37 － フック質量 3.2kg キャノピのみ クレーン作業に際しては取扱説明書に記載された注意事項を遵守してください。 走行時の最大リーチ 3.5m チルトアングルドーザ仕様 チルトアングルドーザ図 （単位:mm） 解体バックホウ仕様（SK55SRD-7E） SK55SRD-7E ゴムクローラ 鉄クローラ 質量 機械質量 キャノピ仕様 kg 5,040 5,250 キャブ仕様 kg 5,220 5,430 機体質量 キャノピ仕様 kg 3,790 4,000 キャブ仕様 kg 3,980 4,190 接地圧 キャノピ仕様 kPa 28.8 31.1 キャブ仕様 kPa 29.9 32.2 アタッチメント装着可能質量 SK55SRD 標準アーム ロングアーム 質量 キャノピ仕様 標準ウエイト kg 530 490 追加ウエイト kg 620 570 キャブ仕様 標準ウエイト kg 560 520 追加ウエイト kg 650 600 400㎜ゴムクローラ装着時 全体図 SK45/55SRD-7E（単位:mm） 作動範囲 （単位:mm） 機種名 SK55SRD キャブ キャノピ アーム長さ(ロングアーム) 1.92m a - 最大掘削半径 6,460 a' - 床面最大掘削半径 6,330 b - 最大掘削深さ＊ 4,120 c - 最大掘削高さ＊ 6,100 d - 最大ダンプ高さ＊ 4,520 e - 最小ダンプ高さ＊ 1,360 f - 最大垂直掘深さ＊ 3,350 g - 最小旋回半径 2,270 h - 同上時高さ＊ 4,500 i - 床面仕上げ範囲(ストローク) 3,390 j - 2.4m掘削深さ 3,730 標準バケット容量(山積) 0.15m³ ＊印はシュー突起を含みます。バケット容量は新JIS表示です。 主要装備品 ◎印は標準装備、△印はオプションを示します。 機種名 SK55SR SK55SRD エンジン オートデセル機能 ◎ エンジン始動パスワード ◎ 油圧装置 基本配管 ◎ ハイリーチクレーン △ N&B(右ペダル設定可)配管 △ N&B(HCP)配管※5 △ 回転(HCP)N&B(右ペダル設定可)配管※5 △ 回転(HCP)N&B(HCP)配管※5 △ クイックヒッチ配管 △ ― マルチコントロール ◎ 運転席 4柱キャノピ(ROPS/トップガードLv.1適合) ◎ キャブ(ROPS/トップガードLv.1適合) △ 基本シート ◎ サスペンション付きリクライニングシート △ リストレスト ◎ シートベルト ◎ オートエアコン※2 ◎ ハンズフリー搭載Bluetooth®ラジオ※2 ◎ カラーマルチディスプレイ ◎ カップホルダ ◎ スマートフォンホルダ※2 ◎ USB/AUXポート※2 ◎ 12V電源 △ コートフック※2 ◎ ライフハンマ※2 ◎ クローラ 400mm ゴムクローラ ◎ 400mm 鉄クローラ穴あき △ ボルトオン式ゴムパッド400mm △ バケット 450mm幅(0.08m³)※6 △ 600mm幅(0.14m³)※3 △ ― 600mm幅(0.14m³)補強※3 △ △ 650mm幅(0.15m³)※3 ◎ ― 650mm幅(0.15m³)補強※3 △ 700mm幅(0.15m³) ― △ 作業装置 ブーム(2.71m) ― ブーム(2.99m) ◎ ― 補強ブーム(2.71m) ― 補強ブーム(2.99m) ― ◎ アーム(1.55m) ― アーム(1.69m) ◎ ― 補強アーム(1.55m) ― 補強アーム(1.69m) ― ◎ 補強アーム(1.92m) ― △ クイックヒッチ用アーム(1.55m) ― クイックヒッチ用アーム(1.69m) △ ― テレスコピックアーム ― 標準ドーザ(1,960mm) ◎ ボルトオン式カッティングエッジドーザ △ チルトアングルドーザ※1 △ ― ワンタッチ格納クレーンフック △ 安全装置 前部ガード(縦格子) ― ◎ 上部ガード(縦格子)※2 ― ◎ 前部ガード(網)※4 △ 上部ガード(網)※2※4 △ ポリカーボネート前部ガード※2 △ ― LED前方作業灯(キャブ2カ所、キャノピ1カ所) ◎ キャノピライト △ 走行アラーム △ リアビューミラー △ リアアンダミラー △ その他 基本ウエイト ◎ 追加ウエイト(+250kg、後端半径+100mm) △ ブームシリンダガード ◎ アームシリンダガード △ バケットシリンダガード △ ブームライトカバー ◎ iNDr+E(下方排気仕様機) ◎ 稼働機管理システム「MERiT」 ◎ ダブルエアエレメントクリーナ △ IDキー △ 工具 △ グリスガン △ グリスガンホルダ ◎ 寒冷地作動油 △ ボディーカラー ブルーグリーンまたはイエロー 回転（HCP)N＆B配管との組み合わせ不可。 キャブのみ。 バケットを反転して使用しないでください。 縦格子といずれかの選択になります。 流量調整機能付きになります。 テレスコピックアーム仕様は0.08m³が標準装備です。
