後方超小旋回ショベル SK135SR

Performance X Design
主要諸元
全体図
作動範囲図
カタログ
ダウンロード

主要諸元Main Specifications

機種名 SK135SR
本体型式 SK135SR-7
車名および型式 コベルコ YY09

ホルナビ対応

2DMG 3DMG 2DMC 3DMC
○ ○ ○ ○

※ MGは「マシンガイダンス」、MCは「マシンコントロール」を指します。
※ 2DMGはスイングできません。
※ ホルナビ製品ページはこちら

性能

標準バケット容量m3 0.50（旧JIS 0.45）
旋回速度min-1｛rpm｝ 11.0｛11.0｝
走行速度km/h 3.4 / 5.6
登坂能力%（度） 70（35）
最大掘削力 バケットkN｛kgf｝ 105.4 ｛10,750｝
アームkN｛kgf｝ 64.0 ｛6,530｝

質量（標準シュー装着時）

運転質量kg 14,100

エンジン

型式 いすゞ 4JJ1XDRA
種類 4サイクル水冷頭上カム軸式直列、直噴射式、排気ターボ過給式付
定格出力kW/min-1 80.7 / 2,200 (JIS D0006-1:2000)
燃料タンク容量L 186

油圧装置

油圧ポンプ 形式 可変容量型アキシャルピストン2＋1ギヤ
設定圧kN｛kgf/cm2｝ 34.3 {350}
旋回モーター形式 定容量型アキシャルピストン式
走行モータ形式 可変容量型アキシャルピストン式
油圧作動油L 全量176 (タンク内油量89.9)

※ 単位は国際単位系のSI単位表示で {} 内は従来表示です。また、バケット容量、掘削力は新JISで表示しています。

全体図Dimensions

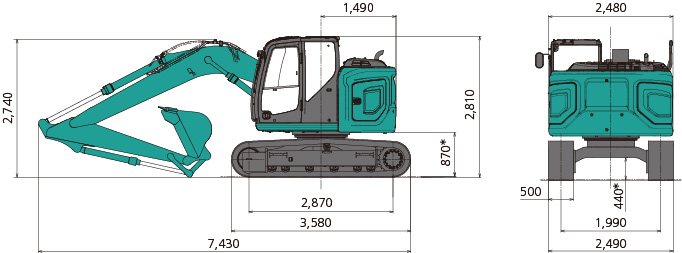

SK135SR-7 全体図

＊印はシュー突起を含みません。

作動範囲図Working Ranges

SK135SR-7 作動範囲図

単位:mm

項目＼アームの種類 アーム
（2.38m）		 ロングアーム
（2.84m）
a-最大掘削半径 8,370 8,810
a'-床面最大掘削半径 8,210 8,660
b-最大掘削深さ* 5,520 5,980
c-最大掘削高さ* 9,180 9,550
d-最大ダンプ高さ* 6,750 7,110
e-最小ダンプ高さ* 2,620 2,250
f-最大垂直掘深さ* 4,500 4,950
g-最小旋回半径 2,130 2,520
h-同上時高さ* 6,870 6,890
標準バケット容量（山積） 0.45 / 0.5m3 0.38m3

*印はシュー突起を含みません。バケット容量は新JIS表示です。
