  • 土木
油圧ショベル標準型

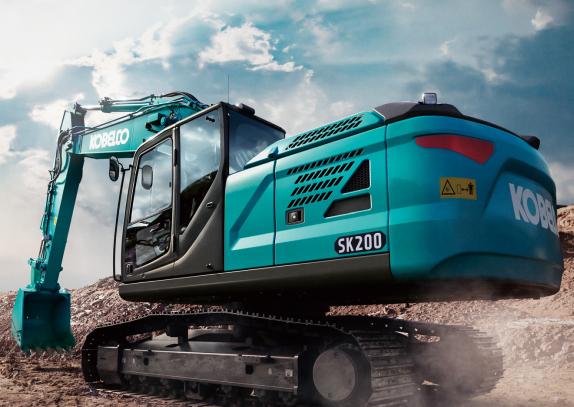

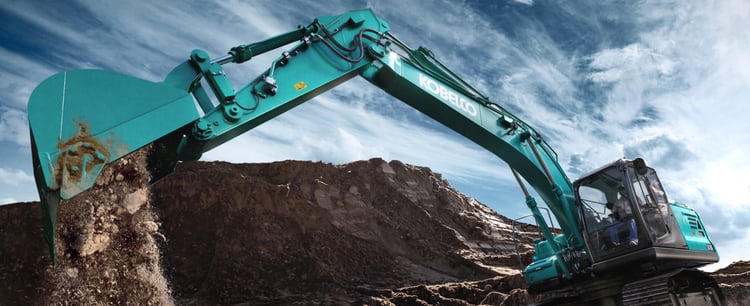

SK200

sk200

進化する性能

パフォーマンス向上

さらに進化した掘削性能。

生産性（m3/L）　10％UP※

旋回時にトップスピードまで力強く、スムーズに加速。

旋回トルク　12%UP※

スムーズな掘削作業を実現する屈強なパワー。

最大アーム掘削力
[ 通常時/109kN ]　7%UP※
[ パワーアップ時/120kN ]　7%UP※

力強いパワーと高い信頼性を誇る高性能エンジン。

エンジン
型式　YANMAR YDR-4TN107
定格出力　122 kw / 2,000 min

  • SK200-10比。生産性は燃料１Lあたりの土量
    （数値は作業条件により変わります）
sk200

生産性向上を実現する機能・仕組み

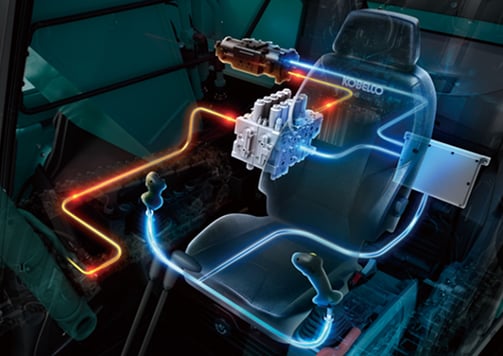

sk200-14-performance-0003-1

 エンジン回転数可変制御や電気パイロット制御を採用したことで、燃料や油圧のロスを最小化。従来から受け継がれる様々な機能と共に、生産性向上に寄与します。

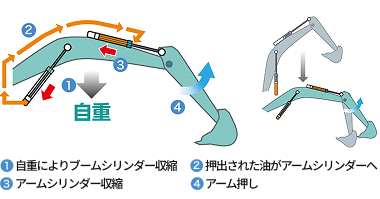

ブーム/アーム回生

ブーム/アーム回生

ブーム下げ時に、ブームの自重による下げの力をアーム押しにも利用するシステム。エネルギーを大幅に削減します。

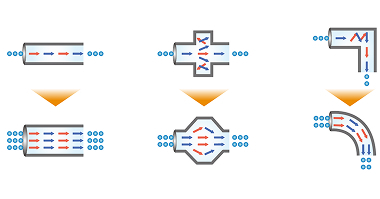

エネルギー損失を抑えた油圧回路

エネルギー損失を抑えた油圧回路

摩擦抵抗を抑えた配管設計やバルブ抵抗の最小化など、余分な圧損抵抗の削減に努め、燃費の向上に貢献します。

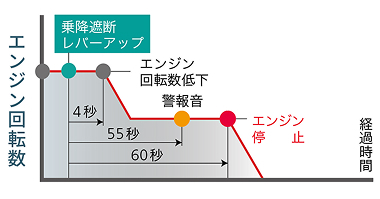

オートアイドルストップ

オートアイドルストップ

乗降遮断レバーアップ状態が続くと自動でエンジンを停止します。待機時などの無駄な燃料消費をなくすとともに CO2 排出量を低減します。

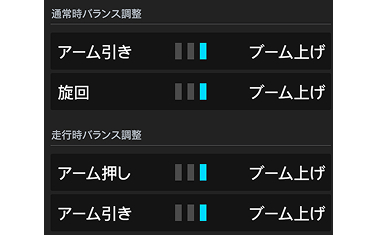

お客様による操作性調整が可能に

お客様による操作性調整が可能に

お客様ご自身で好みの操作性にチューニング可能。現場での作業快適性向上に貢献します。 また、全ての調整を3段階で用意しており、直感的、かつ簡単に操作性の調整を行うことができます。

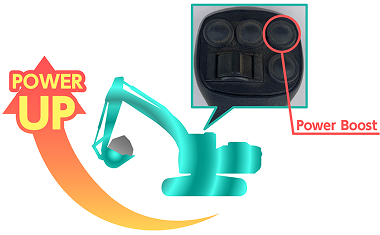

パワーアップモード

パワーアップモード

大きな石を持ち上げたり岩を掘削するような“特別な状況”でパワーが必要な場合には、右操作レバーのグリップに付いているスイッチを押している間、強力な掘削力が発生します。

将来、さらなる性能の向上が可能に

機能拡張

機能拡張できるプラットフォーム
ソフトウェアをアップデートすることで、バージョンアップや新しい機能の追加が可能。導入後も進化し続けます。

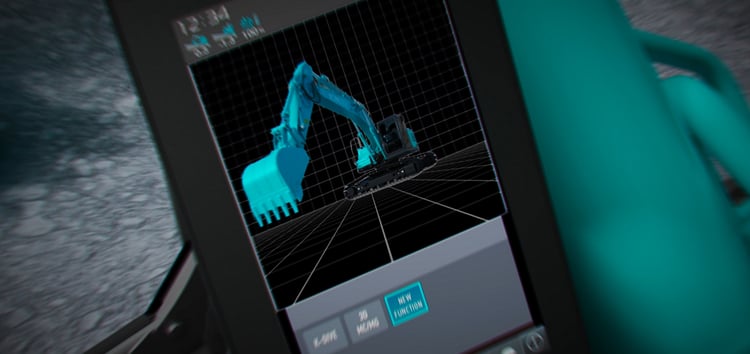

SK200の機能拡張画面

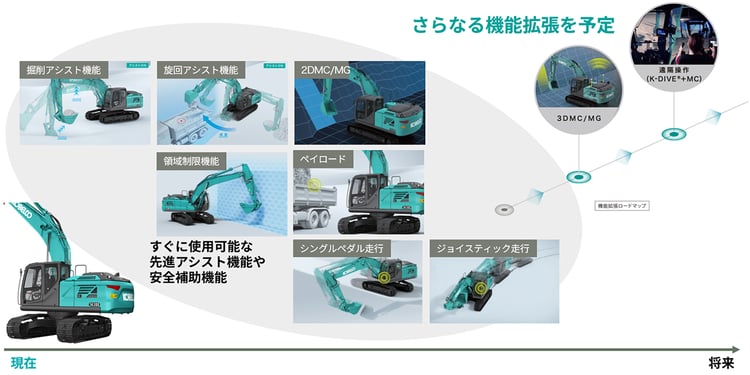

SK200機能拡張ロードマップ

その他 改善・変更機能

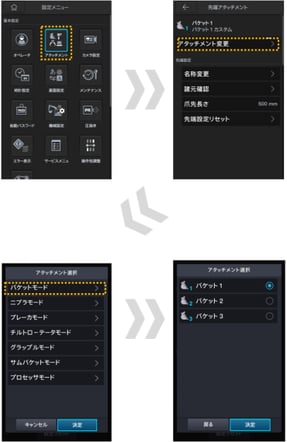

1つのアタッチメントモードに対して、複数の設定を登録可能

1つのアタッチメントモードに対して、複数の設定を登録可能

複数のアタッチメントを頻繁に取り替える場合の手間を低減します。以下の設定を保持することができます。
・バケット　3つ
・ブレーカ　8つ
・ニブラー　8つ
・チルトローテータ　3つ
・サムバケット　1つ
・プロセッサ　1つ
・グラップル　1つ

sk200

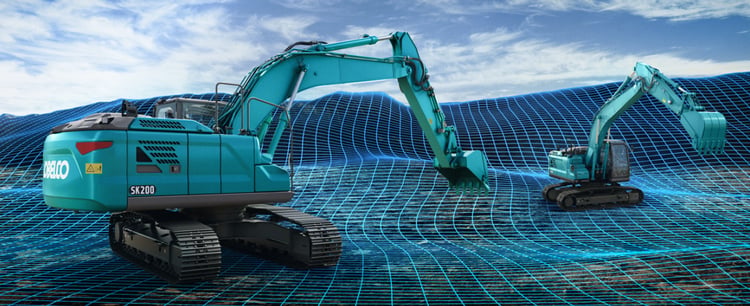

先進アシスト機能

BLUE GREEN | ASSIST

オペレータをとことんバックアップする、コベルコならではのアシスト機能。

BLUE GREENは現場や環境にどこまでも寄り添う、コベルコ建機独自の技術ブランドです。

  • NEW

掘削アシスト機能

経験に左右されず、土量を最大化。

アーム引きに同調して、ブーム上げとバケットの角度を自動で最適化し、掘削中のこぼれや車体の浮きを抑止。最も土量が出せる動きを実現します。
掘削アシスト機能ON

掘削アシスト機能ON

長時間の掘削作業が楽になり、経験の浅いオペレーターの場合には土量の向上に貢献します。
掘削アシスト機能OFF

掘削アシスト機能OFF

経験の浅いオペレータの場合、バケットやアームが途中で止まってしまうことも。

土量 15%UP※
経験の浅いオペレータ※が機能ONにした場合の土量向上

  • 運転歴5回程度のオペレータで検証実施（比較は同一現場・同一オペレータが掘削アシスト機能ON、OFFで実施。数値は現場条件・機械仕様により変動します）
  • NEW

旋回アシスト機能

旋回減速のための微妙なレバー操作を自動で調整。

設定ポイント※に近づくと自動的に減速し、停止をアシスト。旋回操作に気を使わずに済むため作業が簡単になり、積込み作業を安定させて、作業効率をアップします。

  • 掘削 / 積込みの片側または両側の設定が可能です。両側を設定する場合は30度以上開く必要があります。

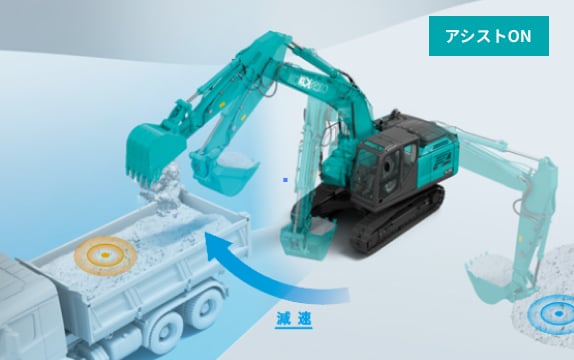

旋回アシスト機能ON

旋回アシスト機能ON

なめらかな自動減速で土こぼれを抑制。旋回の過不足を減らし、 作業効率を向上させます。

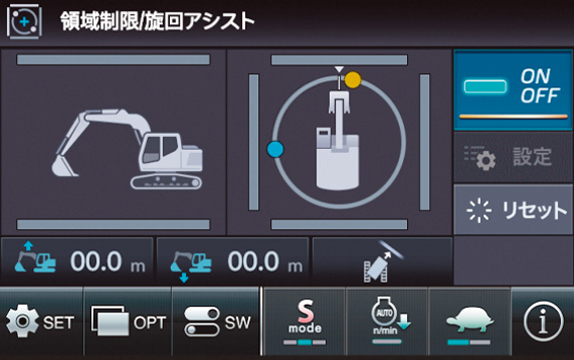

旋回アシストモニタ画面

旋回アシストモニタ画面

左右の目標ポイントをタッチパネルで簡単に設定可能。片側のみの設定も可能です。

ペイロード

一連の積込み作業の中で積載重量を計測。

過積載を抑制し、かつ過少積載による積載車両の無駄を削減します。 標準モニタで簡単に設定可能です。
WEB帳票機能により出来高の計測/管理をサポートします。

  • 計量法に準拠した製品ではありません。取引・証明には使用できません。正確な計量はトラックスケールをご使用ください。

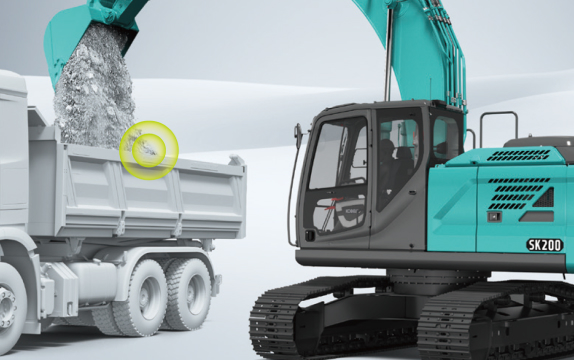

sk200でトラックに積み込みをしている画像
作業中に計測が完了するため、積み込みの一連の流れを妨げません。

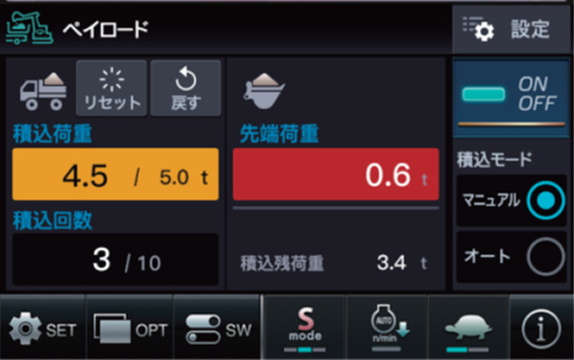

目標重量に近づくと黄、超過は赤で表示。ブザー＋画面表示で通知します。
目標重量に近づくと黄、超過は赤で表示。ブザー＋画面表示で通知します。

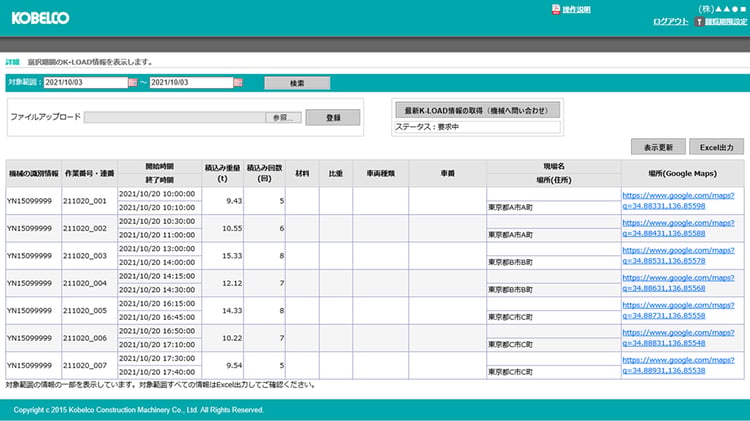

WEB帳票機能

WEBから履歴を確認することが可能です。工事の進捗や出来高を管理する機能としてご利用いただけます。
WEB帳票機能の画面
  • NEW

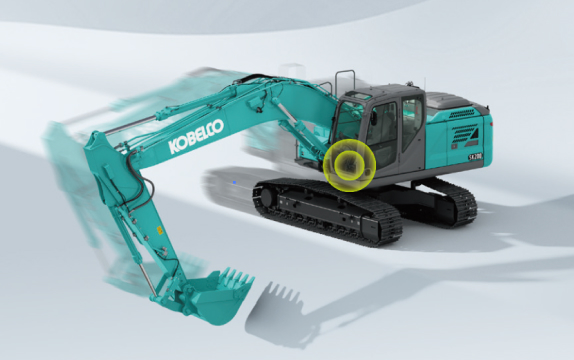

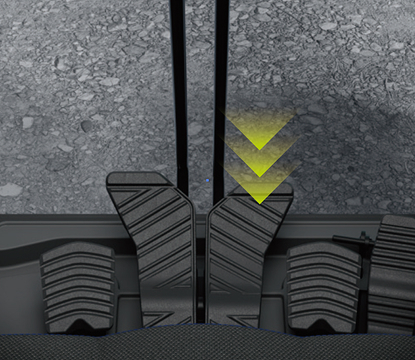

シングルペダル走行機能

走行しながら、効率良く他の操作が可能。

右ペダルを踏めば直進可能。レバーを持ち換えるために姿勢を変える必要がありません。走行速度は3種類（低速・中速・高速）から選択できます。上部旋回体の作業が可能なので、法面整形作業等を効率的に行うことができます。
SK200のペダル
sk200-14-performance-assist0011
右ペダルのみで左右のクローラが直進します。
  • NEW

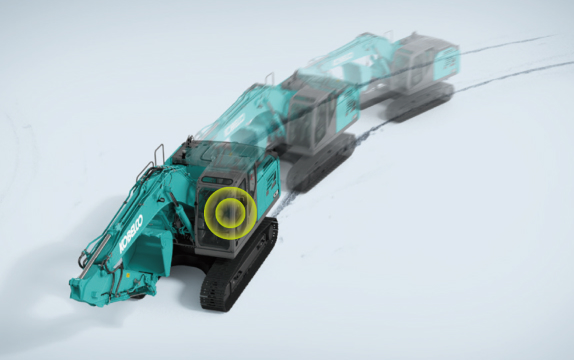

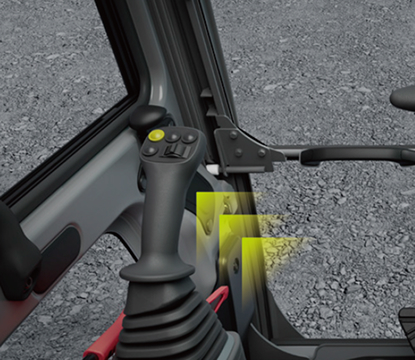

ジョイスティック走行機能

長距離の移動も、片手で楽に。

左側の操作レバーだけで、前後走行、左右方向転換、その場での回転が可能です。前傾姿勢にならずに、楽に走行できます。
sk200
sk200-14-performance-assist0013
操作レバーのみで前後走行/左右方向転換/その場での回転ができます。

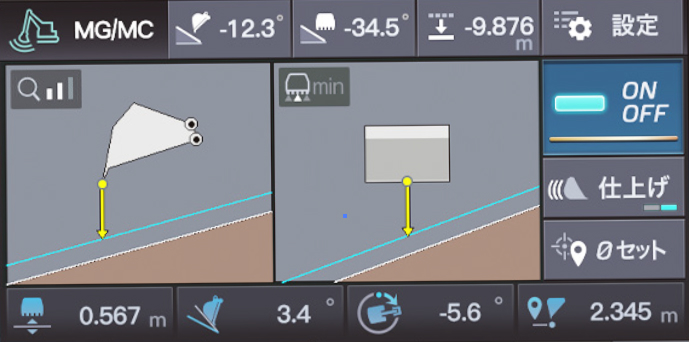

2DMC（マシンコントロール）／ 2DMG（マシンガイダンス）

掘削・整形をアシストし、出来形を揃え、省力化と現場効率の向上を実現。

高さ・深さ・勾配・距離を、数値で正確に施工

標準モニタで、高さ・深さ・勾配・距離※1を常に確認可能。
経験や感覚に頼らず、確かな数値で設計に沿った高い精度の施工を実現します。

 ※1. 角度（°）、勾配比（1：n）、百分率（％） の3通りで表示可能です。
検測も運転席で

標準モニタで出来形を確認できるので、オペレータひとりで検測までできます。

少人数で安定した施工体制へ

高さ、深さの出来形確認を機械が支援することで、補助作業や確認作業のための人員を抑制できます。

2DMCにより掘り過ぎも防止

2DMCの機能により、目標施工面を超過しない制御が可能。
掘り過ぎによる手直しや戻り作業を抑え、作業効率をさらに向上させます。


2DMC/2DMG

各種機能

２点間計測
２点間計測
バケット刃先を用いて、任意の2点間を計測できる機能です。オペレータはキャブに乗ったまま、出来形の確認が行えます。

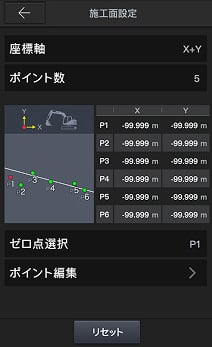

連続施工面設定
連続施工面設定
最大6点の変化点を用いて、連続した施工面を作成可能。天端から法面へと続く施工など、連続的な作業にも活用できます。

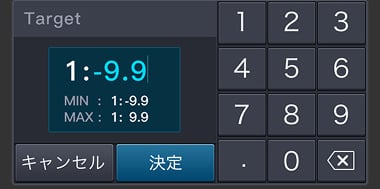

勾配角度単位切り替え
勾配角度単位切り替え
施工現場でよく用いられる、％や比率といった単位に対応しています。

マシンコントロール機能

以下の機能が利用できます。スピード優先の粗仕上げと精度優先仕上げの2つのモードを搭載しています。

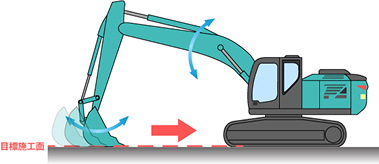

整地アシスト
整地アシスト
アーム引き/押し両方に対応。アーム操作に合わせてバケット刃先が目標施工面に沿って動くように自動で制御します。

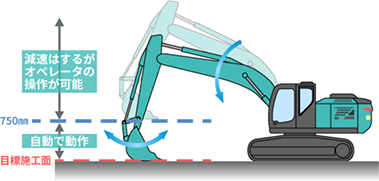

自動復帰
自動復帰
操作レバーのボタン操作のみでバケット刃先を目標施工面高さへ移動。バケット角度の制御も可能です。

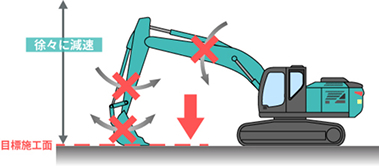

掘り過ぎ防止
掘り過ぎ防止
目標施工面に貫入しないようアタッチメントの動きを制御します

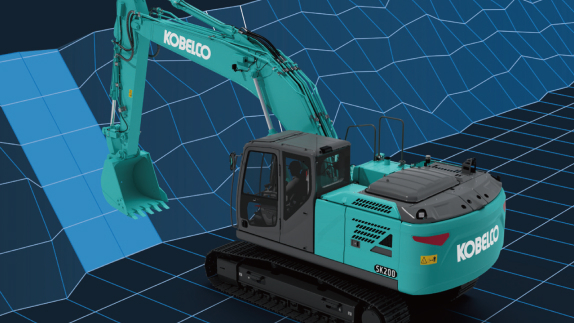

2DMCの導入効果（従来の施工との比較）

のべ人工： 約50%削減※2
日数： 約20%～30%削減※2

 ※2.丁張りをかける準備工、検測作業の削減効果。コベルコ試算結果です。
2DMCの導入効果（従来の施工との比較）

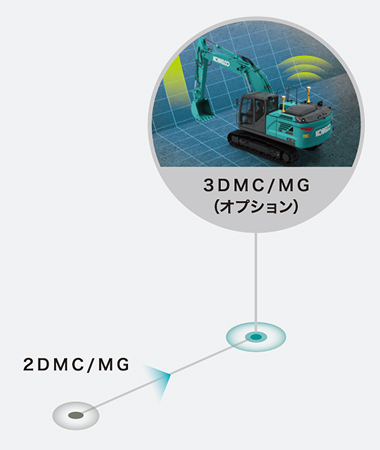

現場に合わせて3Dへのアップグレードも可能

2Dは、3Dで必要な機器・システムの多くをあらかじめ搭載しているため、最小限の追加装備で3D へアップグレードが可能です。
現場に合わせて3Dへのアップグレードも可能

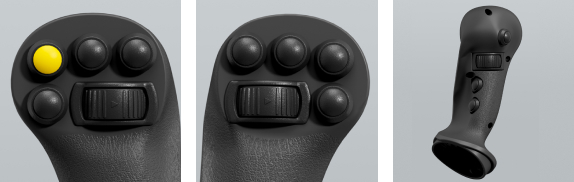

チルトローテータ対応多機能レバー[OPTION]

チルトローテータに対応した多機能レバーをオプション設定。また、チルトローテータメーカーのシステムごとに、ショベル本体側の操作性チューニングを行いました。その調整値を「チルトローテータモード」にプリセットしたことで、現地での操作性調整の作業が簡素化されます。
チルトローメーカー 対象システム
engcon Digging Control 3（DC3*）

*engcon DC2には対応していません

チルトローテータ対応多機能レバー

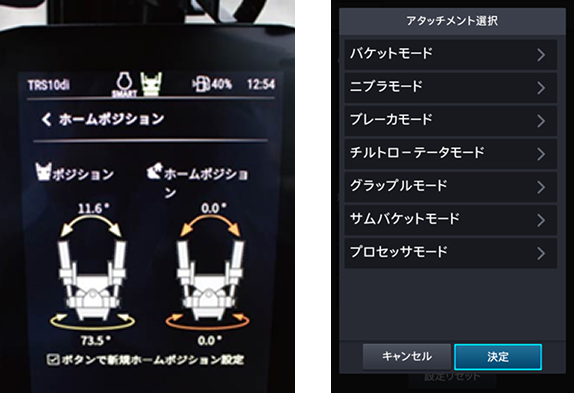

ホームポジション機能

スイッチ操作でホームポジション付近まで自動で復帰するので、バケット位置を手動で戻す手間が省けます。
ホームポジション機能
sk200

安全補助機能

BLUE GREEN | SAFETY
現場の安全性と生産性にとことん向き合う、コベルコならではのセーフティ機能。

鳥瞰（ちょうかん）表示システム

360度の鳥瞰映像で、ショベルの周囲を確認可能

４つの広角カメラにより周囲360度の映像をモニタで確認でき、ドライブレコーダ［オプション］で録画保存も可能 。安全確認に貢献するだけでなく、安全意識の向上にも役立ちます。

カメラ表示切り替え

6種類のレイアウトからカメラ表示を切り替えることが可能です。

鳥瞰（ちょうかん）表示システム

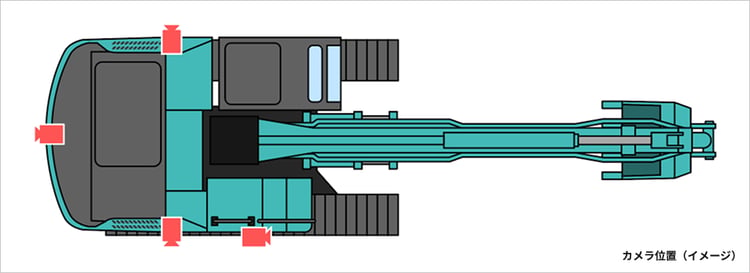

ドライブレコーダ［オプション］

周囲およびキャブ内※のカメラ映像を記録可能。64GBのMicroSDカードが付属しており、デフォルト設定で約13時間の録画ができます。録画データはすべてのカメラ映像がひとつのファイルにまとめて保存されます。
  • ドライブレコーダ装着時には、キャブカメラ（モニタ部）が設置されます
ドライブレコーダー

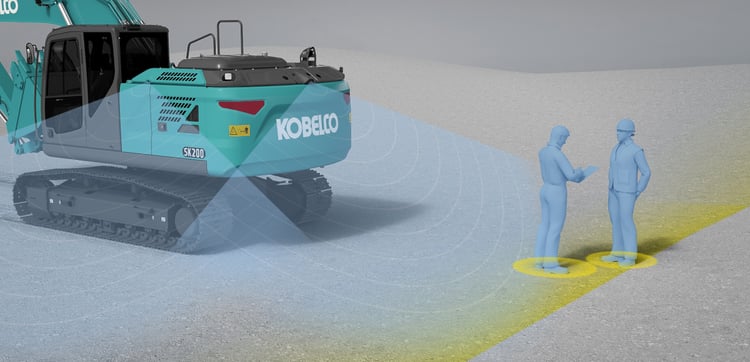

周囲検知警報システム

人の姿を検知すると、オペレータに警告。

旋回、後進、または走行時に機械後方から右側の検知エリア内で人の姿を検知した場合、オペレータにモニタ表示とアラームでお知らせします。ブームやアームの姿勢によって死角になりやすい右前方の検知にも対応しています。また、ドライブレコーダ（オプション）を新たに設定しました。
sk200-14-performance-safety0006

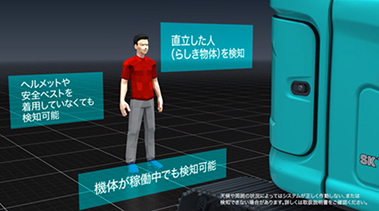

人の姿を検知
人の姿を検知

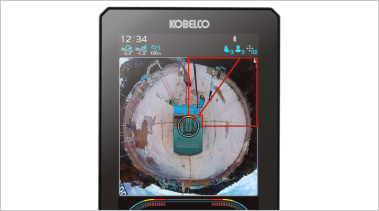

モニタ＋キャブ内警告音でオペレータにお知らせ
モニタ＋キャブ内警告音でオペレータにお知らせ

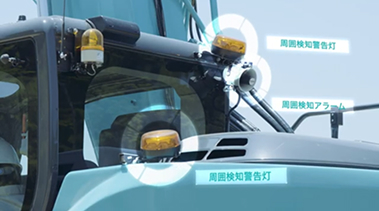

外部警報装置（オプション）
外部警報装置（オプション）

周囲検知衝突軽減システム［オプション］

人の姿を検知すると、警告/自動で停止

外部警報装置を標準装備し、さらに自動で停止。 事故発生を抑制します。また、ドライブレコーダ（オプション）を搭載可能です。

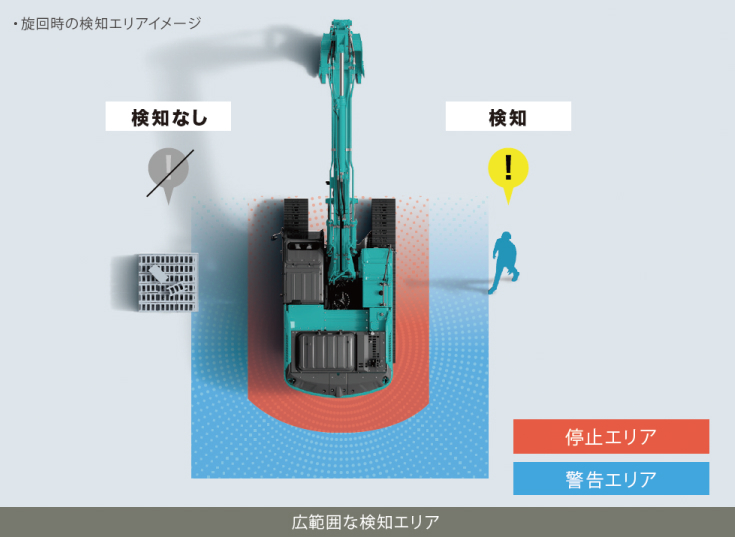

旋回時の検知エリアイメージ

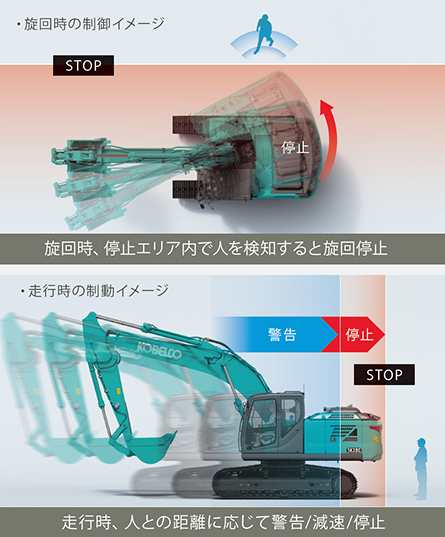

旋回時の制御イメージ
  • NEW

領域制限機能

あらかじめ設定した境界に近づくと自動で停止

ショベルを中心とした作業範囲を上下前後左右 の6面まで設定可能。電線、天井、壁、地下埋設物などとの接触を防ぎ、狭い場所でも安心して作業ができます。
旋回操作時の接触防止
旋回操作時の接触防止
電線や橋など上部への接触防止
電線や橋など上部への接触防止
地下の水道管などへの接触防止
地下の水道管などへの接触防止
アタッチメント操作時の接触防止
アタッチメント操作時の接触防止

その他 改善・変更機能

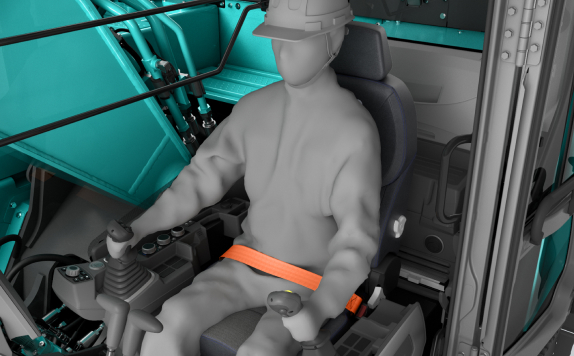

巻き取り式カラーシートベルト

巻き取り式カラーシートベルト

シートベルトを視認性を高めるため、オレンジ色のベルトを採用しました。

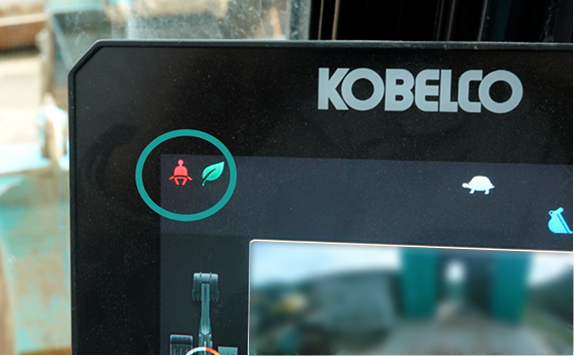

シートベルトアラーム

シートベルトアラーム

シートベルト未装着時はモニタ表示に加えアラーム音でも通知し、確実な安全行動を促進します。

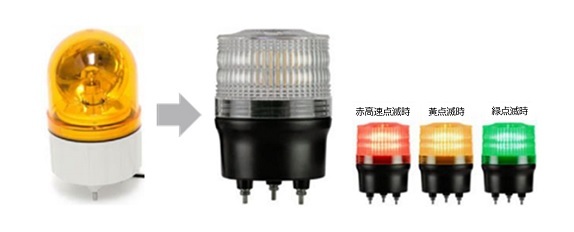

クレーン機能　新規格対応

警告と連動する三色灯を設定しました。
三色灯

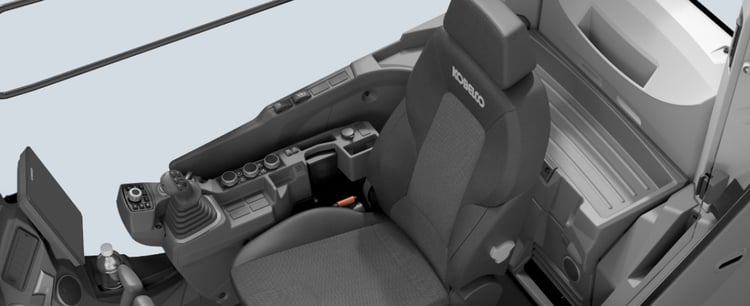

快適な室内

快適な室内

快適性を高めるシート

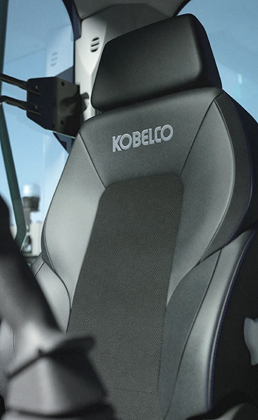

コンフォートシート
  • NEW

コンフォートシート

長時間の作業でも疲れにくい

身体の各部を面で支え、体圧を分散するシート構造を採用しました。
サスペンションが上下方向の振動をしっかりと吸収し、 長時間作業でも安定した姿勢を保てます。
擦れやすい部分には耐久性に優れた合皮を使用し、背中や臀部が当たる部分は 通気性を高め、ムレを抑制。快適性と耐久性を高次元で両立しました。

①シート構造
背中・骨盤・臀部など、身体の各部位をシート全体でサポート。背骨に負担をかけにくい、自然な着座姿勢へと導きます。シートが前後左右に揺れても身体を確実に支え、正しい着座姿勢を保ちます。

 ②面で支え、体圧を分散
骨盤を包み込むようにしっかりと支える設計。シート各部に最適な硬さを配分し、さまざまな体型に自然にフィットします。

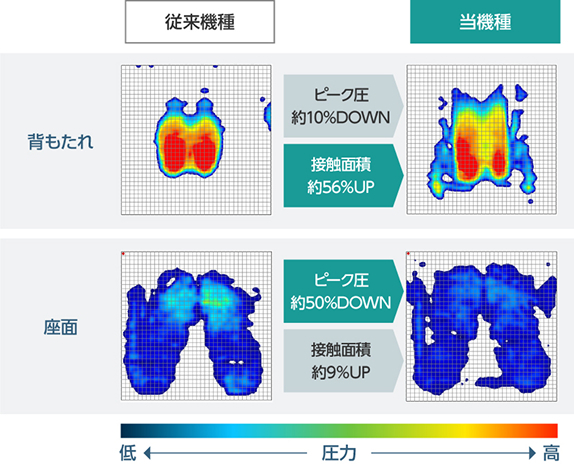

従来機種と当機種の背もたれ、座面のピーク圧と接触面積の比較画像

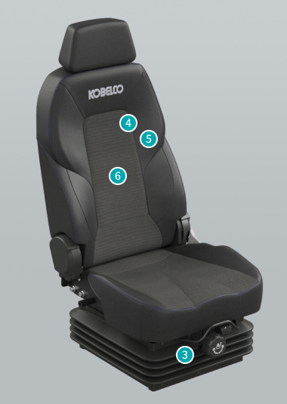

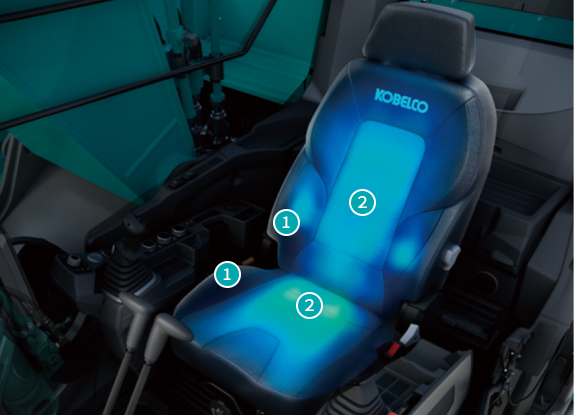

SK200のシート画像
SK200のシート画像

③新サスペンションで振動緩和
走行時などの上下振動を30～60％低減、さらに乗り心地が向上します。

④合皮とメッシュ素材で耐久性と通気性を両立
乗降時にこすれる部分は合皮を採用し耐久性を確保しつつ、着座中触れる部分は蒸れを低減するためにメッシュを採用しました。

⑤背中にフィットし、操作を妨げない背もたれ
背中にしっかりフィットしながら、肩まわりの動きを妨げないシート形状。深く腰掛けたままで、ストレスなく操作できます。

⑥ランバーサポート追加
腰部形状に合わせて起伏を調整。骨盤へのフィット感を高め、最適なポジションでの着座が可能です。

オペレータの居住性アップ

多彩な快適装備を搭載し、シートまわりの調整可能幅を向上

冷風が直接身体に心地よく届くエアコンなど、数々の快適装備を備えています。

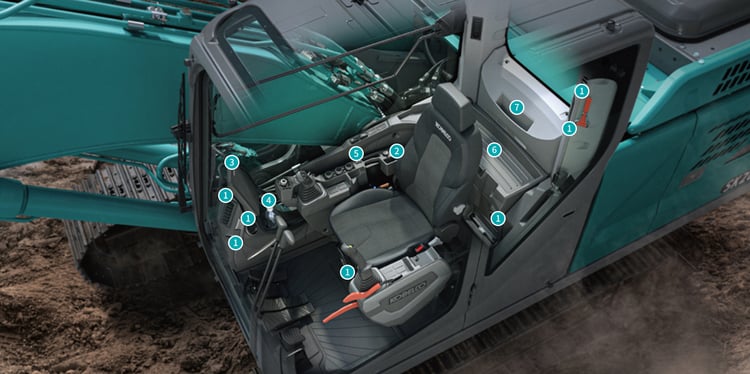

SK200室内画像
エアコン吹出し口×10

①エアコン吹出し口×10

首元に風が届き、涼しさを感じやすい設計。キャブ内を効率よく冷却します。
スマートフォンホルダ/小物入れ

②スマートフォンホルダ/小物入れ

ラジオ（モニタ内）

③ラジオ（モニタ内）

スマートフォンとのBluetooth接続も簡単です。
ドリンクホルダ

④ドリンクホルダ

USB Type-C電源×2

⑤USB Type-C電源×2

ラゲッジスペース

⑥ラゲッジスペース

深型のトレイ式防水仕様で取り外して汚れを洗い流すのも簡単です
ファイルホルダ

⑦ファイルホルダ

オペレータの体格に合わせて位置や角度を調整可能

新開発のメカサスペンションシートは必要十分な調整機能で、安定した作業姿勢をサポート。

・上下サスペンション　・腰部サポート調整（ランバーサポート）

エアサスペンションシート [オプション]はワンランク上の快適装備をフル搭載。

・上下サスペンション（硬さ調整）　・前後サスペンション
・シートヒータ／ベンチレーション　・座面前後スライド／角度調整
・操作レバー／コンソール高さ調整

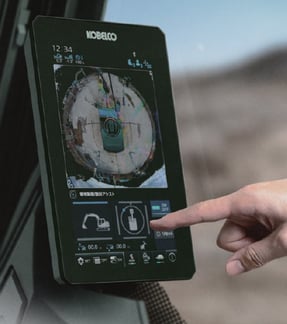

タッチパネルディスプレイ

sk200-14-performance-indoor0014
  • NEW

大画面で見やすく、タッチ式で直感的な操作が可能

 10インチモニタを採用し、シンプルな操作でストレスなく直感的に確認や設定ができます。
ジョグダイヤルでの操作も可能です。

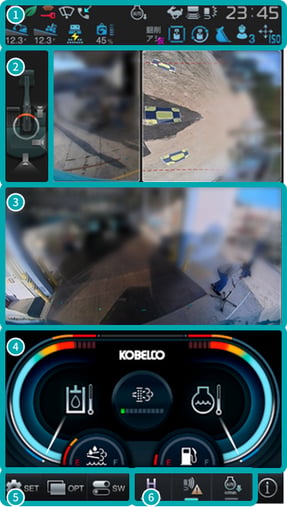

通常画面

SK200タッチパネル通常画面

①各種機能の設定や機能の状態が確認できるアイコン表示
＜例＞
車体の角度（前後・左右）
シートベルトの装着状態

②進行方向および表示されているカメラ方向の表示

③カメラ映像の表示
表示レイアウト変更により、360度の鳥瞰（ちょうかん）表示が可能です

④OPT画面
冷却水温や油温、燃料・尿素水の残量をメーターで表示
表示内容はスワイプ、ボタンで切り替えが可能

⑤各種設定ボタン
詳細設定やOPT画面の選択、掘削アシスト機能のON/OFF等が行えます

⑥カスタマイズ可能なボタン
よく使う機能を3つまで設定可能です

OPT画面

メーター表示

メーター表示

領域制限・旋回アシスト

領域制限・旋回アシスト

ラジオ

ラジオ

ジョイスティック走行

ジョイスティック走行

燃費グラフ

燃費グラフ

MC/MG

MC/MG

シングルペダル走行

シングルペダル走行

ハイリーチ

ハイリーチ

ペイロード

ペイロード

設定画面

設定画面

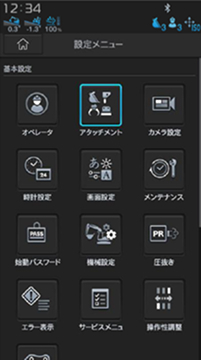

メニュー画面
①メニュー画面
OPT選択
②OPT選択
一覧から選択できる他、スワイプ操作でも切り替えが可能
スイッチ一覧
③スイッチ一覧
よく使う機能を一覧の中から最大3つ選択し、ショートカットとして設定可能

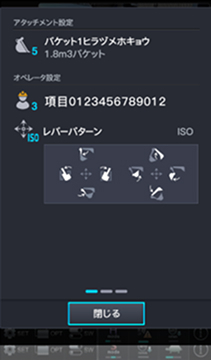

情報確認
④情報確認
レバーパターン等の設定が確認可能

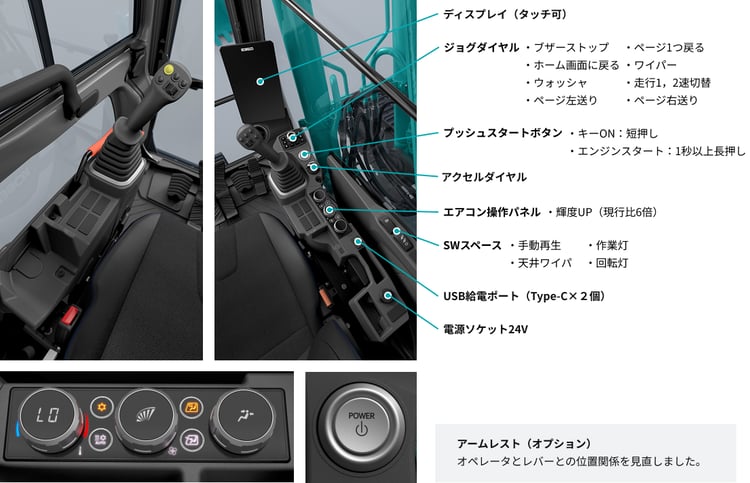

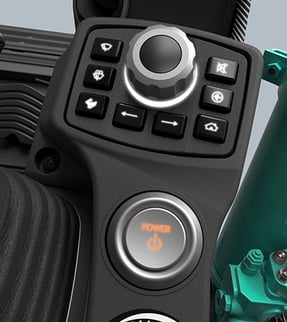

進化したジョグダイヤルとスイッチレイアウト

ジョグダイヤルとスイッチ

押し込みと回転による操作に対応したジョグダイヤルを備えています。モニタのタッチ操作に加え、ジョグダイヤルでもメニュー操作が可能です。 ジョグダイヤル周辺に配置したスイッチは、間隔を広げ押しやすくするとともに、OPT画面等を操作するボタンを新たに追加しました。バックライトを新たに備え、夜間の視認性も向上します。

＜各ボタンの機能＞
画面右上から

  • ブザーストップ
  • ページ1つ戻る
  • ホーム画面に戻る
  • ページ右送り
  • ページ左送り
  • 走行1，2速切替
  • ウォッシャ
  • ワイパー

スイッチレイアウト

sk200-14-performance-indoor0031

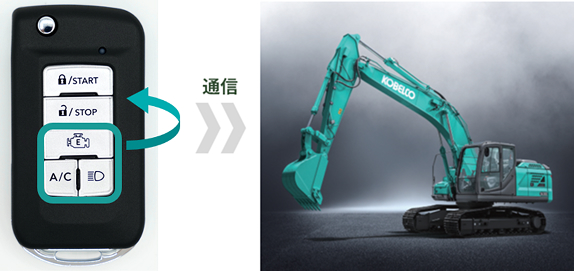

利便性を高めるリモートキー

  • NEW

乗る前から、快適な空間

離れた場所からエンジン始動とドア解錠、 さらにエアコンON／OFFも操作可能。 乗車前から快適な環境を整えます。
リモートキーでSK200と通信している画像

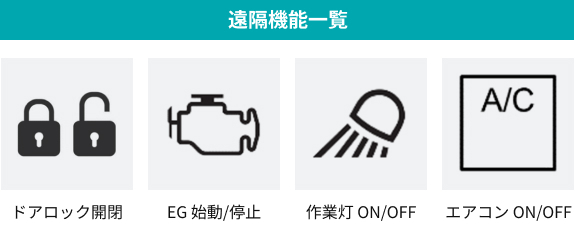

遠隔機能一覧。ドアロック開閉、EG始動/停止、作業灯ON/OFF、エアコンON/OFF

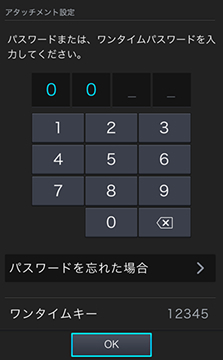

パスワード入力画面

エンジン始動パスワード

 エンジン始動にパスワードを必要とする設定が可能です。初回時はサービス工場での設定が必要です。

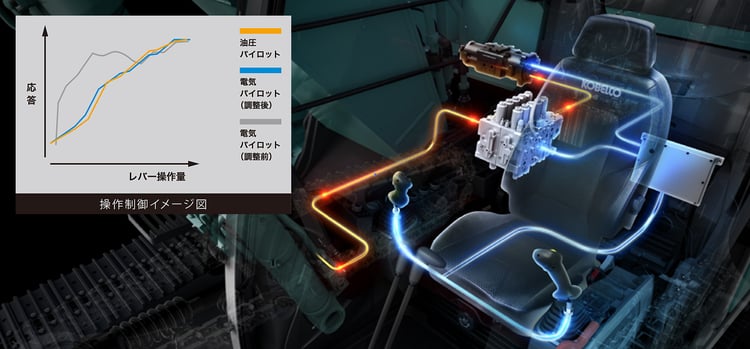

電気パイロット制御

オペレータの感覚に合わせた調整が可能

操作レバーからコントローラに電気信号を送る電気パイロット制御を採用。徹底的なチューニングにより、従来の油圧パイロット方式と違和感のない操作性を実現しました。操作性のカスタマイズ機能や将来の自動運転への拡張性も持たせています。
電気パイロット制御

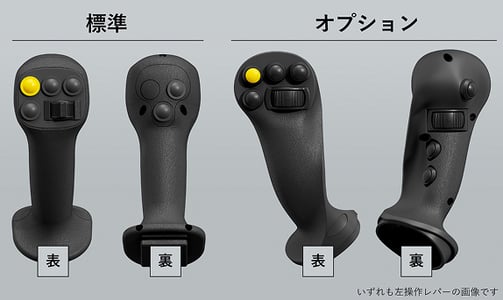

操作レバー

操作レバー

操作レバー高機能化対応

 ショベルの高機能化に伴い、多ボタンの操作レバーを標準化しました。電気パイロット化により各種スイッチへ割り当てることが可能になり、作業性の向上が期待できます。チルトローテータ仕様の操作レバーもラインナップしています（オプション）。

操作レバースイッチ

電気パイロット化により各種スイッチへ割り当てる機能が変更可能になりました。

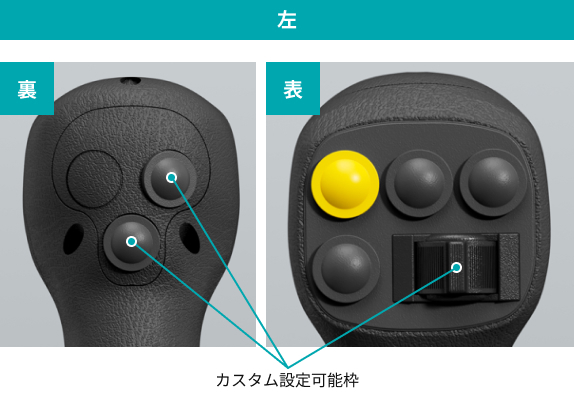

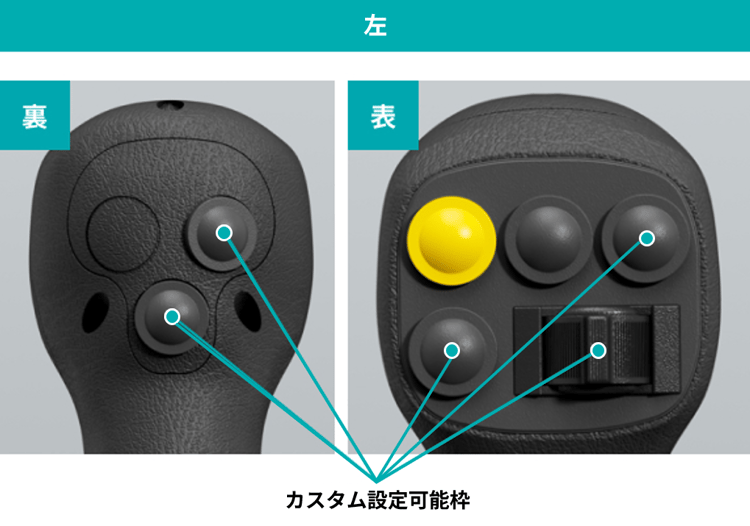

左操作レバースイッチ画像

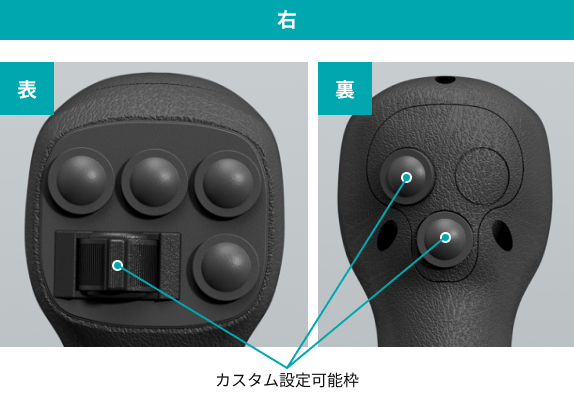

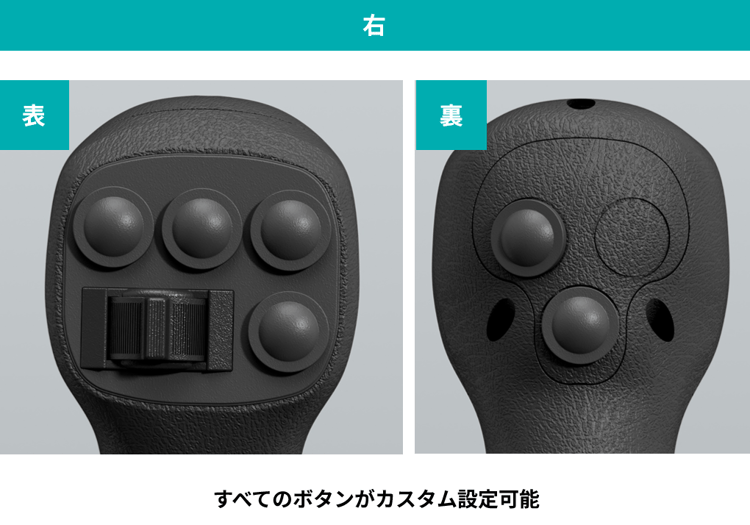

右操作レバースイッチ画像

カスタム設定可能な機能の一例

お好きな機能をカスタム設定可能枠に割り当てることができます。

ボタン

  • 1回ワイパ
  • ミュート
  • OPT画面ページ送り
  • OPT画面ページ戻し
  • 音量UP
  • 音量DOWN
  • 通話（取る）
  • 通話（切る）

スライド

  • OPT画面ページ戻し＋送り
  • 音量DOWN＋UP
  • カスタム枠以外のスイッチは本体仕様によります。
  • 本体仕様により、割り当て制限が掛かります。
  • 本体動作を伴う機能の任意位置への割当は出来ません。
  • 左手ホーンボタンのみ【黄色＋凸形状】として分かりやすくしています。

オペレータごとの設定を保存

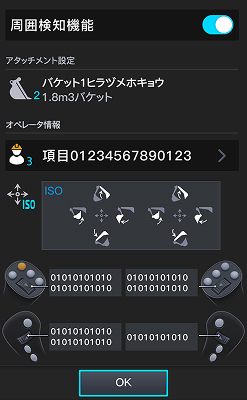

周囲検知機能画面

操作レバーパターンやグリップのカスタマイズ等、オペレータごとの調整値を記憶し、オペレータが変わっても設定を簡単に呼び出すことが可能です。設定は5名まで保存することができます。

その他 改善・変更項目

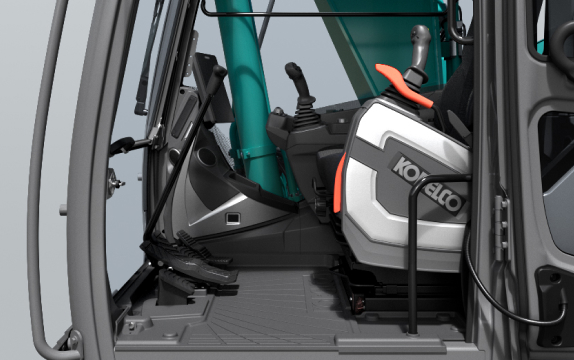

乗降しやすくなったドア開口部

乗降しやすくなったドア開口部

コンソールの跳ね上げ機構を100mm 後方に傾ける事で、乗降時のスペースが広くなりました。

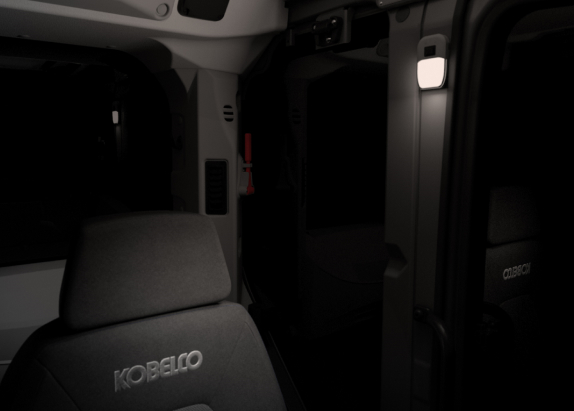

ドア連動LEDルームライト

ドア連動LEDルームライト

ドアを開けた際、キャブ内をしっかり照らすLEDルームライト。夜間でもスムーズな乗り降りをサポートします。

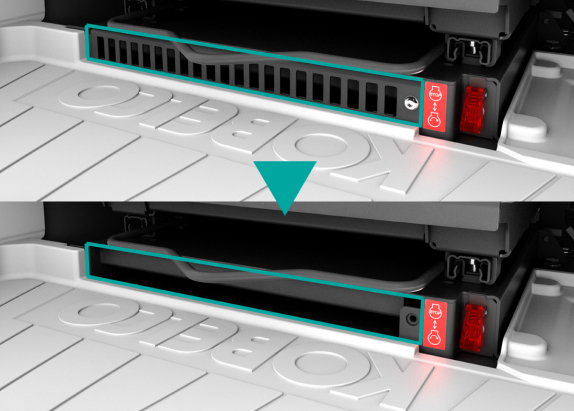

足元吹き出し口の清掃性改善

足元吹き出し口の清掃性改善

足元吹き出し口が着脱可能になり、清掃性が向上しました。

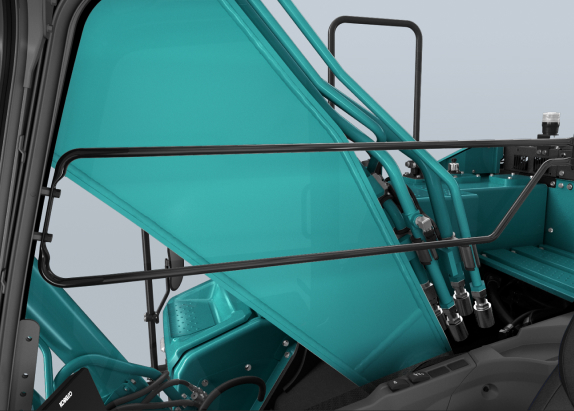

キャブ内保護柵を標準装備

キャブ内保護柵を標準装備

小物を掛けたり、アクセサリー類を取り付けたりできるブラケットとして活用できます。

フロントロールスクリーンの遮光率向上

従来機種に比べ、遮光率の高いフロントロールスクリーンを採用しました。

SK200

機械マネジメントの向上

メンテナンスの手間やコストを低減

作動油フィルタ 交換インターバル延長 1000時間→2000時間
※ SK200-10比（数値は作業条件により変わります）
作動油 交換インターバル延長 5000時間→6000時間

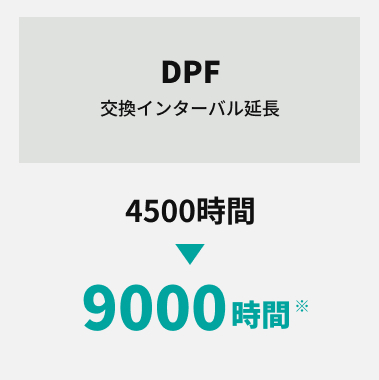

DPF 交換インターバル延長 4500時間→9000時間

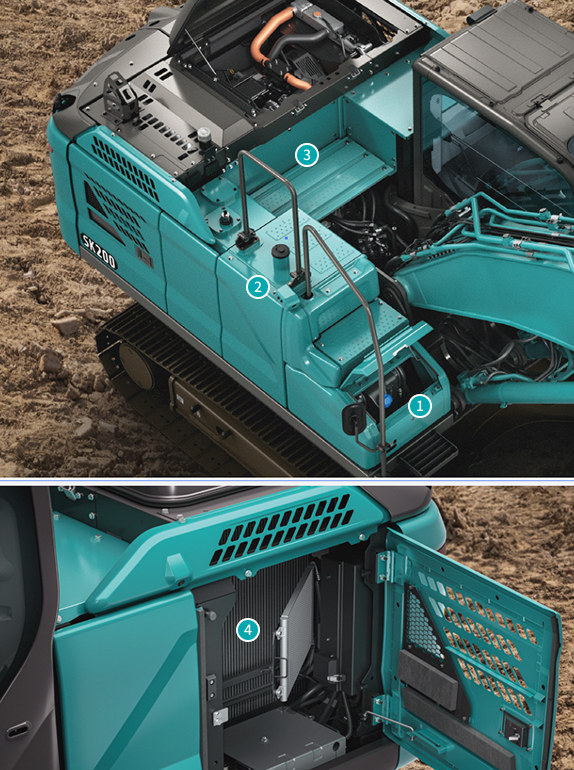

補給・点検・清掃がしやすいレイアウト

①尿素水の給水性向上
低い位置に設定してアクセスしやすくし、さらに給水口を前方へ移設したことで補給作業をよりスムーズに行えます。
②燃料給油口へのアクセス性向上
燃料タンクを機械右側に配置し、給油時のアクセス性を向上させました。さらに容量もアップしています。
③メンテナンススペース
１段下がったメンテナンススペースにより、エンジンなど のメンテナンスを楽な姿勢で行えます。
④開閉可能なエアコンコンデンサ
エアコンコンデンサを開閉できるように設計し、裏側からゴミや埃を素早く取り除けるようにしました。
SK200

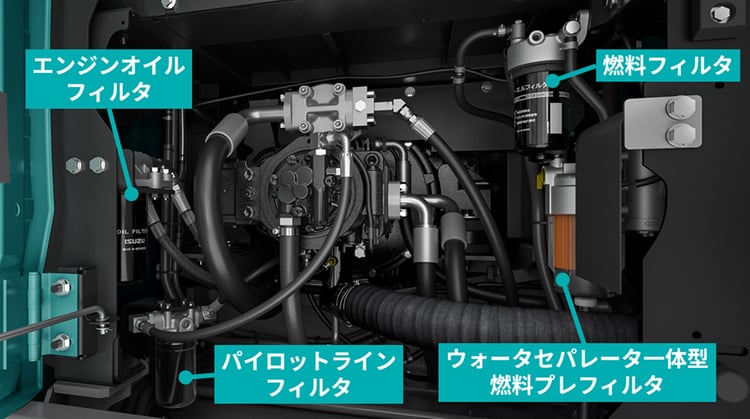

フィルタ配置

フィルタ配置

IoTサービス（稼働管理システム・予防保全システム）

BLUE GREEN | MANAGEMENT

マシンをとことん見守る、コベルコならではの管理機能。

ITを活用し、機械を通してお客様とコベルコ建機がつながるIoTソリューション。お客様の施工現場で必要とされる、真の価値のあるサービスや情報を提供します。
稼働機管理システムを活用した予防保全システム等、コベルコ建機独自の視点で、お客様に満足していただける革新的なサービスを展開していきます。
マシン管理機能の全体図

予防保全システム

ITを活用したコベルコ建機独自の予防保全システム

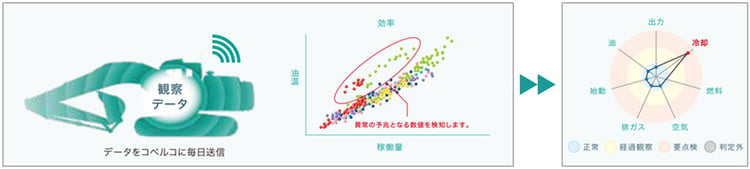

状態観察

水温や油温、燃料噴射量やポンプ出力などの数値をセンサーで日々検知し、そのデータをコベルコに送信。 数値が一定のレベルに達した場合、コベルコから適切な対応の提案をいたします。 エンジンや油圧ポンプの故障の発生を抑制します。

予防保全システム 状態観察
上記グラフはイメージであり、実際のご報告とは異なります。冷却異常を感知し、ご報告いたします。

健康診断

サービスマンがメンテナンス時に、ハイアイドル状態の静止した機械で自動診断モードを実施。 データはタイムリーにコベルコサーバーで処理され、診断結果をお知らせいたします。 状態観察に加えて、さらにきめ細かい分析で日常では気づきにくい予兆を検知します。

サービスマンが自動診断モードを実施している様子

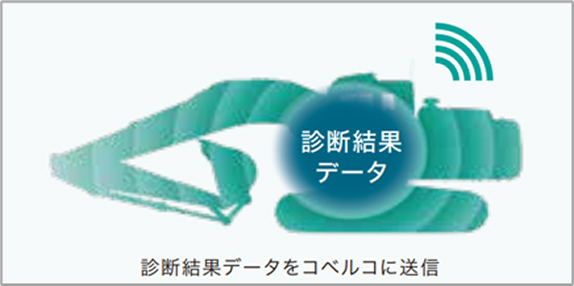

診断結果データをコベルコに送信するイラスト

稼働管理システム

複数の稼働機の情報を、インターネットによりオフィスにいながら管理できます。
戦略的な情報管理やコスト管理、トラブルの備えに。お客様のビジネスを幅広くサポートします。
スタッフが稼働管理システムで稼働期の情報を管理している様子
３つのメリット

稼働情報

稼働時間の正確な把握
  • レンタルなどでの時間計算の指標として活用できます。
  • 複数にわたる現場の機械の稼働時間を比較することで、忙しい現場とそうでない現場がわかり、機械の投入台数の検討などが行えます。
機械の正確な位置の確認
  • 複数台数の位置を確認でき、異常も表示されるため、ひと目で情報を確認できます。

燃費情報

燃費の改善
  • 燃費モードごとの実績およびアイドリング時間が把握できるため、燃費改善の指標として活用できます。

警報

緊急情報・異常内容の共有化
  • 異常があったときに警報を発信するため、現場にいなくてもトラブルを知ることができます。適切なアドバイスや処置により、機械の休止時間の削減や高額修理費の発生を抑えることができます。
  • 設定された時間、場所以外で稼働を感知した場合、メールでお知らせします。
