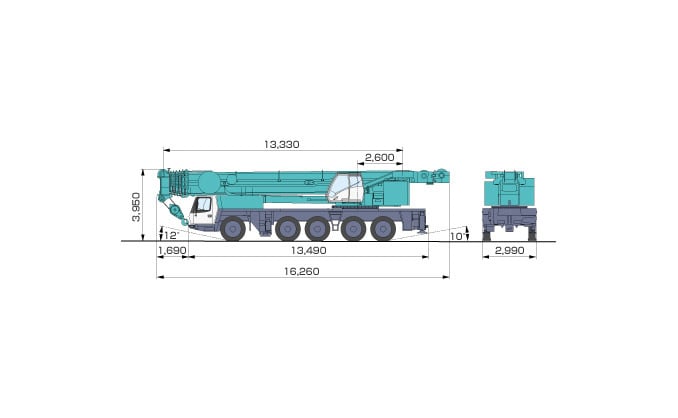

生産終了機オールテレーンクレーンKMG5220カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー クレーン主要諸元 (本体型式：KMG5220） クレーン性能 最大定格総荷重 主ブーム kg × m 13.33 mブーム 175,000 × 2.5(22本掛)*1 18.02 mブーム 145,000 × 3.0(18本掛) 22.64 mブーム 135,000 × 3.0(17本掛) 27.21 mブーム 105,000 × 4.0(12本掛) 31.77 mブーム 80,000 × 5.0(9本掛) 36.29 mブーム 62,000 × 7.0(7本掛) 40.67 mブーム 48,000 × 6.0(6本掛) 45.36 mブーム 39,000 × 10.0(5本掛) 49.97 mブーム 31,500 × 11.0(4本掛) 54.55 mブーム 25,000 × 14.0(3本掛) 59.10 mブーム 20,500 × 16.0(3本掛) 63.62 mブーム 16,500 × 18.0(2本掛) 68.00 mブーム 14,000 × 20.0(2本掛) 補助シーブ kg 9,500(1本掛) スイングアウェイジブ*2 kg × m 12.0mジブ 40.67mブーム 17,300 × 8.0(2本掛) 68.00 mブーム 7,400 × 20.0(1本掛) 37.00mジブ 40.67mブーム 4,400 × 16.0(1本掛) 68.00mブーム 1,700 × 64.0(1本掛) 最大地上楊程 主ブーム m 68.0 スイングアウェイジブ m 105.5 最大作業半径 主ブーム m 62.0 スイングアウェイジブ m 88.0 主ブーム長さ m 13.33 〜 68.00 スイングアウェイジブ長さ m 12.00 / 21.00 / 29.00 / 37.00 巻上ロープ速度 主巻 m/min 125 補巻 m/min 125 主ブーム伸長速度 sec/m 460 / 54.7 主ブーム起伏速度 sec/° 60 / -1.5 〜 83.0 旋回速度 min-1{rpm} 1.3 {1.3} 後端旋回半径 mm/m 5,300(カウンタウエイト)5,200 (補巻ウインチ) アウトリガ 形式 全油圧式H型 張出幅 m 8.10 / 6.80 / 5.60 / 4.40 / 2.74 ワイヤロープ 主巻用 φ × mm × m 非自転性ロープ 22 × 290 補巻用 φ × mm × m 非自転性ロープ 22 × 230 エンジン 名称 メルセデスベンツOM906LA 形式 水冷6気筒、ターボ付直接噴射式ディーゼル 総排気量 L 6,374 最大出力 kW/min-1{PS/rpm} 170 / 2,000 {231 / 2,000} 最大トルク N･m/min-1{kgf･m/rpm} 810 / 1,200 {83 / 1,200} *1:アウトリガ張出幅5.60 m 、後方づりカウンタウエイト77 t 時の値で、特殊つり具が必要。*2:アウトリガ張出幅8.10 m、カウンタウエイト77 t、40.67 m 主ブーム時はオフセット角5°、 68.00 m 主ブーム時はオフセット角20° 〜 40°。 キャリア主要諸元 (本体型式：KMG5220) キャリア性能 最高走行速度 km/h 85 (ブーム取外し走行姿勢時) 登坂能力 tanθ(°) 0.5(26.5) 最小回転半径 m ノーマル操向：11.80 / 全輪操向：10.915 エンジン 名称 メルセデスベンツOM502LA 最大出力 kW/min-1{PS/rpm} 420 / 1,800 {571 / 1,800} 最大トルク N･m/min-1{kgf･m/rpm} 2,700 / 1,200 {275 / 1,200} キャリア主要機構 走行駆動方式 10 × 6 (6輪駆動)、デフロック付 駆動軸：3,4,5軸 (駆動軸追加オプション：2軸目) 車軸および懸架方式 全輪独立式、油圧ロックサスペンション タイヤ 445 / 95 R25 177E ROAD 走行時質量 kg 37,410 乗車定員 2名 ※単位は国際単位系のSI単位表示で{ }内は従来表示です。本機で公道を走行する場合には、ブームを別送しなければなりません。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
