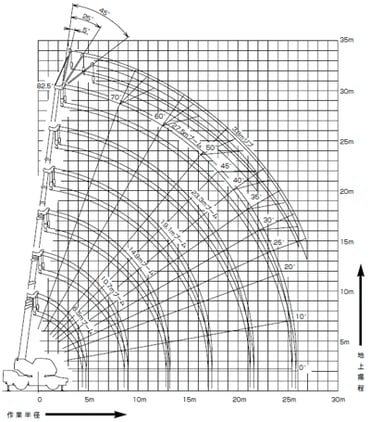

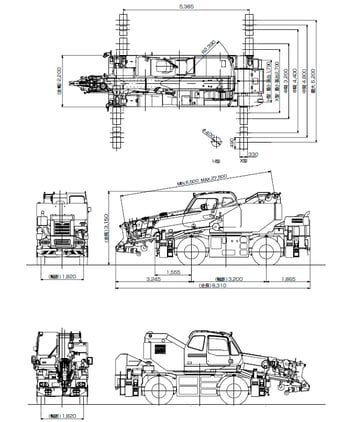

生産終了機ラフテレーンクレーンリンクス160カタログスペックカタログ技術情報（CAD図 / 接地圧計算） リンクス160の最新モデル「RK160-8」の製品情報はこちら 主要諸元全体図作動範囲図カタログダウンロード主要諸元全体図作動範囲図カタログダウンロードメニュー クレーン主要諸元 (本体型式： RK160-7） クレーン性能 最大定格総荷重 6.5 m ブーム 16,000 kg × 3.0 m (6本掛) 10.7 m ブーム 12,000 kg × 4.0 m (6本掛) 14.9 m ブーム 9,000 kg × 4.5 m (4本掛) 19.1 m ブーム 7,000 kg × 5.5 m (4本掛) 23.3 m ブーム 5,000 kg × 6.0 m (4本掛) 27.5 m ブーム 3,500 kg × 7.0 m (4本掛) 3.8 m ジブ 2,000 kg × 70° (1本掛) 補助シーブ 3,200 kg (1本掛) ブーム長さ m 6.5 ～ 27.5 ジブ長さ m 3.8 最大地上揚程 m 主フック：28.2 / ジブフック 32.0 最大作業半径 m ブーム：24.0 / ジブ：27.2 ロープ速度 巻上 m/min 主巻： 110 (5層) 補巻： 96 (3層) 巻下 (参考) m/min 主巻： 標準110 (5層) / 高速150 (5層) 補巻： 標準96 (3層) / 高速130 (3層) ブーム伸長速度 sec/m 83 / 21.0 ブーム上げ速度 sec/° 34 / -9 ～ 82.5 旋回速度 min⁻¹{rpm} 2.6 後端旋回半径 mm 2,390 クレーン部主要機構 ブーム形式 箱型6段式(2･3段同時､4･5･6段同時伸縮)複動油圧シリンダ直押式(2本)､ワイヤロープ式伸縮装置(3基)､圧縮補償付流量調整弁付 ジブ形式 下抱き格納式1段ジブ3段階可変傾斜式(5°/ 25°/ 45°) ブーム起伏装置 複動油圧シリンダ直押し式(1本)、圧力補償付流量調整弁付 巻上装置 油圧モータ駆動遊星歯車減速式､自動ブレーキ付 シングルウインチ（2基）、圧力補償付流量調整弁付 旋回装置 油圧モータ駆動遊星歯車減速式､ボールベアリング式 旋回フリー/ロック切換式､ネガブレーキ付 アウトリガ 形式 全油圧式H型またはX型 張出幅 m H型：5.2 / 4.8 / 4.4 / 3.2 / 1.79 X型：5.2 / 4.8 / 4.4 / 3.2 / 2.7 ワイヤロープ 主巻用 難撚性φ14 mm × 155 m 補巻用 難撚性φ14 mm × 70 m 油圧装置 油圧ポンプ形式 2連可変ピストン + 2連ギヤ 作動油タンク容量 L 260 安全装置 過負荷防止装置(自動停止)､過巻防止装置(自動停止)､旋回自動停止装置､作業領域制限装置､ブーム起伏緩停止機能､アウトリガ張出幅自動検出装置､水準器､玉掛けワイヤ外れ止め装置､油圧安全弁､ブーム伸縮保安装置､ブーム起伏保安装置､アウトリガ保安装置､ワンウェイコール、過負荷外部表示灯(丸型) キャリア主要諸元 (本体型式：RK160-7) キャリア性能 最高走行速度 km/h 49 登坂能力 tanθ(°) 0.6 (31.0) 最小回転半径 2輪ステアリング m 8.5 4輪ステアリング m 4.8 エンジン 名称 カミンズQSB6.7-4A 形式 水冷4サイクル6気筒､ 直接噴射式ディーゼル 総排気量 L 6,690 最大出力 kW/min-1{PS/rpm} 168 / 2,500 {228 / 2,500} 最大トルク N･m/min-1{kgf･m/rpm} 888 / 1,500 {90.5 / 1,500} キャリア主要機構 走行駆動方式 2輪駆動 (4 × 2)･4輪駆動 (4 × 4)切換式 トルクコンバータ形式 3要素1段､自動ロックアップ付 変速機形式 マニュアル及びオートマチック変速式パワーシフト式(湿式多板クラッチ)前進4段･後進1段(High/Low切換付) 減速機形式 車軸2段減速式 車軸方式 前軸：全浮動式/後軸：全浮動式 懸架方式 前輪：縦置板バネ式/後輪：縦置板バネ式 ステアリング 形式 全油圧式パワーステアリング モード ノーマル (前2輪) / クランプ (4輪) /クラブ (4輪) / リヤ (後2輪) ブレーキ 主ブレーキ 空気油圧複合式4輪ディスクブレーキ 補助ブレーキ 排気ブレーキ、作業用補助制動装置 駐車ブレーキ 空気式推進軸制動内部拡張型スプリングブレーキ タイヤ 325 / 95 R24162/160K バッテリ 12V-120Ah × 2(24V) 燃料タンク容量 L 250 走行時寸法 全長 mm 8,130 全幅 mm 2,200 全高 mm 3,150 ホイールベース mm 3,200 トレッド mm 前輪：1,820 / 後輪：1,820 フロントオーバハング mm 3,245 リヤオーバハング mm 1,865 車両質量 全質量 H型アウトリガ kg 19,915 X型アウトリガ kg 19,915 軸重 kg 前軸：9,925 / 後軸：9,990 乗車定員 1名 安全装置 非常用ステアリング装置､リヤステロック装置､サスペンションロック装置、エンジンオーバラン警報装置､オーバシフト防止装置､駐車ブレーキ警報装置､左前方モニタテレビ ※単位は国際単位系のSI単位表示で{ }内は従来表示です。 全体図 （単位：mm） 作動範囲図 本図にはブーム及びジブのたわみを含んでいません。本図はアウトリガ最大張出時（全周）のものです。 カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
