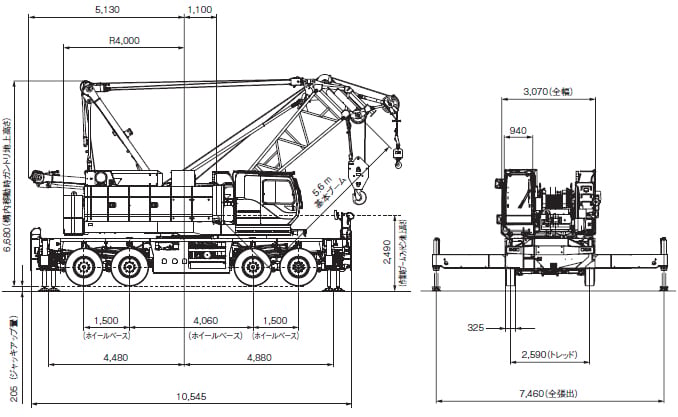

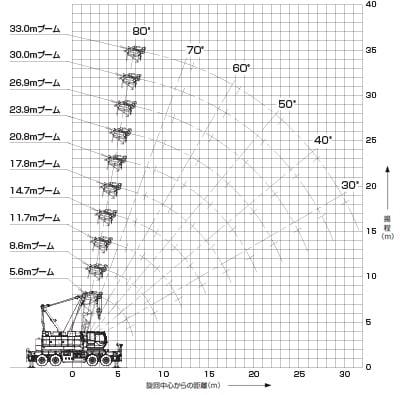

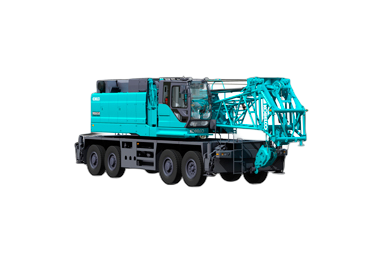

生産終了機ラチスブームホイールクレーンMK650カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図作動範囲図カタログダウンロード主要諸元全体図作動範囲図カタログダウンロードメニュー クレーン主要諸元 (本体型式： MK650） クレーン性能 最大定格総荷重 t × m 65 × 3.0 基本ブーム長さ m 5.6 最大ブーム長さ m 33.0 主フック最大地上楊程 m 31.9 主フック最大作業半径 m 30.1 作業時質量(基本姿勢) t 51 ロープ速度 主巻 巻上・巻下 m/min *120 ～ 3 補巻 巻上・巻下 m/min *120 ～ 3 ブーム 巻上・巻下 m/min *72 ～ 2 定格ラインプル 主巻 kN {tf} 68.6 {7.0} 補巻 kN {tf} 68.6 {7.0} 旋回速度 min-1{rpm} 3.75 {3.75} クレーン部主要機構 ブーム起状装置 油圧モータ駆動歯車減速式 巻上装置 独立モータ駆動遊星2段歯車減速 前後2軸、ロープ溝付ドラム 減速機内蔵ディスク式＋ モータ内蔵ディスク式 (スプリングセット油圧解放ディスク式) フットブレーキ(ポジブレーキ) 旋回装置 油圧モータ駆動遊星1段 ＆ 平歯1段減速式、 旋回中立フリー方式 アウトリガ 形式 全油圧式H型 張出幅 m 7.46 ワイヤーロープ 主巻用 mm IWRC 6 × Fi (29) 難撚性 Φ 22 mm 補巻用 mm IWRC 6 × Fi (29) 難撚性 Φ 22 mm ブーム(12本掛) mm IWRC 6 × P・WS (31) 難撚性 Φ 16 mm ブームガイライン(2本式) mm IWRC 6 × Fi (29) 難撚性 Φ 30 mm 油圧装置 油圧ポンプ形式 3連可変容量アキシャルピストン式 ＋ 2連ギア 作動油タンク容量 L 460 キャリア主要諸元 (MK650） キャリア性能 最高走行速度 km/h 39 登坂能力 %(度) 20 (11.3) 最小回転半径（4WS/8WS） m 11.7 / 6.6 エンジン 形式 日野E13C-VV 種類 4サイクル、直接噴射式、ターボチャージャ、インタークーラ付 総排気量 L 12,913 定格出力 kW/min-1{PS/rpm} 330 / 1,800{449 / 1,800} 最大トルク N･m/min-1{kgf･m/rpm} 1,930 / 1,300{197 / 1,300} キャリア主要機構 走行駆動方式 6輪駆動(8×6)式 変速機形式 HST(静油圧変速機) High / Low切換付 減速機形式 車軸2段減速式 車軸および懸架方式 全浮動式ハイドロニューマチックサスペンション ステアリング 形式 全油圧パワーステアリング 非常用パワーステアリング装置､ 逆ステアリング補正装置付 モード ノーマル(前4輪)/クランプ(8輪)/クラブ(8輪)/リヤ(後4輪) ブレーキ 主ブレーキ 2系統空気式全輪ドラムブレーキ 駐車ブレーキ スプリング式2軸制動（前後輪、後前輪） タイヤサイズ 325 / 95 R24 走行時寸法 全長 mm 12,400 全幅 mm 3,070 全高 mm 3,765 ホイールベース mm 1,500 ＋ 4,060 + 1,500 トレッド mm 2,590 フロントオーバハング mm 3,540 リヤオーバハング mm 1,800 車両質量（走行時） 全質量 kg 40,995 軸重 前前軸 kg 9,815 前後軸 kg 9,930 後前軸 kg 10,650 後後軸 kg 10,600 乗車定員 1名 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） 作動範囲図 本図にはブーム及びジブのたわみを含んでいません。本図はアウトリガ最大張出時（全周）のものです。 カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
