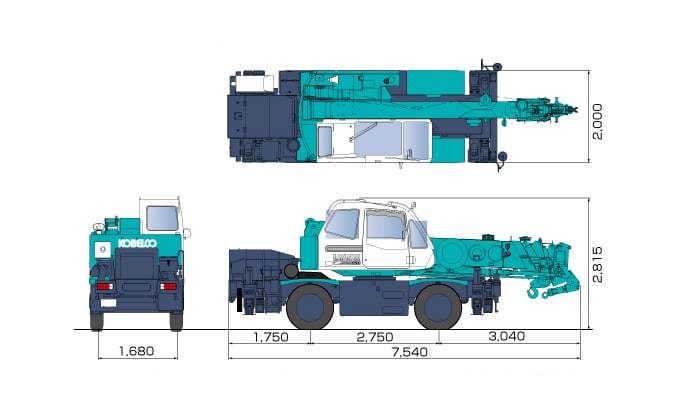

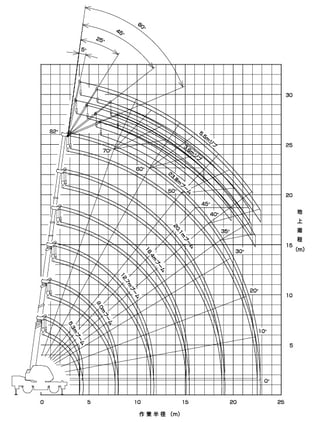

生産終了機ラフテレーンクレーンリンクス120カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図作動範囲図カタログダウンロード主要諸元全体図作動範囲図カタログダウンロードメニュー クレーン主要諸元 (本体型式： RK120-3） クレーン性能 最大定格総荷重 5.3 m ブーム 12,000 kg × 2.0 m(8本掛) 9.0 m ブーム 6,000 kg × 4.0 m(4本掛) 12.7 m ブーム 6,000 kg × 4.0 m(4本掛) 16.4 m ブーム 5,000 kg × 4.5 m(4本掛) 20.1 m ブーム 4,700 kg × 4.0 m (4本掛) 23.8 m ブーム 3,200 kg × 5.5 m (4本掛) 3.6 m ジブ 1,600 kg × 80° (1本掛) 5.5 m ジブ 1,000 kg × 70° (1本掛) 補助シーブ 1,800 kg (1本掛) ブーム長さ m 5.3 〜 23.8 ジブ長さ m 3.6 / 5.5 最大地上揚程 m 主フック：24.5 / ジブフック：30.0 最大作業半径 m ブーム：22.3 / ジブ：23.3 ロープ速度 巻上 m/min 主巻：125 (5層)補巻：110 (3層) 巻下 (参考) m/min 主巻：標準110 (5層) / 高速155 (5層)補巻：標準100 (3層) / 高速145 (3層) 主ブーム伸長速度 sec/m 52 / 18.5 ブーム上げ速度 sec/° 29 / -3〜82 旋回速度 min-1{rpm} 2.4 後端旋回半径 mm 1,600 クレーン主要機構 ブーム形式 箱型6段式(2･3段同時､4･5･6段同時伸縮)ワイヤロープ併用油圧伸縮式 ジブ形式 下抱き格納式2段ジブ、2段引出式油圧無段階傾斜式 (5°〜60°)パワーチルトジブ ブーム起伏装置 複動油圧シリンダ直押式 (1本) 巻上装置 油圧モータ駆動遊星歯車減速式､自動ブレーキ､高速巻下機能付き、シングルウインチ2基 旋回装置 油圧モータ駆動遊星歯車減速式､ネガブレーキ付 アウトリガ 形式 全油圧式H型またはX型 張出幅 m H型：4.7 / 4.3 / 3.5 / 2.5 / 1.64 X型：4.7 / 4.3 / 3.5 / 2.5 / 1.7 ワイヤロープ 主巻用 IWRC6 × Fi(29) 難撚性φ11.2 mm × 132m 補巻用 IWRC6 × Fi(29) 難撚性φ11.2 mm × 66m 油圧装置 油圧ポンプ形式 2連可変ピストン + 2連ギヤ 作動油タンク容量 L 172 安全装置 過負荷防止装置(自動停止)､過巻防止装置(自動停止)､旋回自動停止装置､作業領域制限装置､ブーム起伏緩停止機能､アウトリガ張出幅自動検出装置､水準器､玉掛けワイヤ外れ止め装置､油圧安全弁､ブーム伸縮保安装置､ブーム起伏保安装置､パワーチルトシリンダ保安装置､アウトリガ保安装置､作動油温度表示灯、ワンウェイコール、過負荷外部表示灯(丸型) キャリア主要諸元 (本体型式：RK120-3) キャリア性能 最高走行速度 km/h 49 登坂能力 tanθ(°) 0.53 (28) 最小回転半径 2輪ステアリング m 6.5 4輪ステアリング m 3.8 エンジン 名称 三菱4M50-TLE3A 形式 水冷4サイクル4気筒､インタークーラターボ付直接噴射式ディーゼル 総排気量 L 4,899 最大出力 kW/min-1{PS/rpm} 129 / 2,700 {175 / 2,700} 最大トルク N･m/min-1{kgf･m/rpm} 530 / 1,600 {54.0 / 1,600} キャリア主要機構 走行駆動方式 2輪駆動 (4 × 2)･4輪駆動 (4 × 4)切換式 トルクコンバータ形式 3要素1段､自動ロックアップ付 変速機形式 マニュアル及びオートマチック変速式パワーシフト式(湿式多板クラッチ)前進3段･後進1段(High/Low切換付) 減速機形式 まがり歯かさ歯車2段減速式 車軸方式 前軸：全浮動式/後軸：全浮動式 懸架方式 前輪：縦置板バネ式/後輪：縦置板バネ式 ステアリング 形式 全油圧式パワーステアリング モード ノーマル (前2輪) / クランプ (4輪) / クラブ (4輪) / リヤ (後2輪) ブレーキ 主ブレーキ 空気油圧複合式4輪ディスクブレーキ 補助ブレーキ 排気ブレーキ、作業用補助制動装置 駐車ブレーキ 推進軸制動内部拡張式 タイヤ 275 / 80R22.5 151 / 148J バッテリ 12V-100Ah × 2(24V) 燃料タンク容量 L 189 走行時寸法 全長 mm 7,540 全幅 mm 2,000 全高 mm 2,815 ホイールベース mm 2,750 トレッド mm 前輪：1,680 / 後輪：1,680 フロントオーバハング mm 3,040 リヤオーバハング mm 1,750 車両総質量 全質量 kg 14,145 軸重 kg 前軸：7,100 / 後軸：7,045 乗車定員 1名 安全装置 非常用ステアリング装置､リヤステロック､サスペンションロック装置､エンジンオーバラン警報装置､オーバシフト防止装置､駐車ブレーキ警報装置 ※単位は国際単位系のSI単位表示で{ }内は従来表示です。 全体図 （単位：mm） 作動範囲図 上図は、ブーム及びジブのたわみを含んでいません。上図は、アウトリガ最大張出時（全周）のものです。 カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
