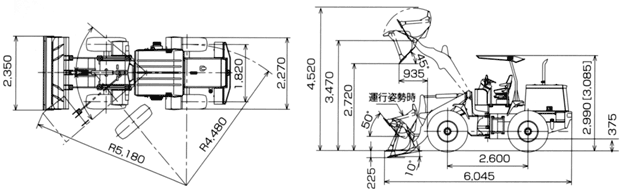

生産終了機ホイールローダーLK120Z-5カタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：LK120Z-5） 性能 標準バケット容量(カッティングエッジ付) 1.3m3 常用荷重 20.6kN{2,100kgf} 最大掘起力(バケット) 63.7kN{6,500kgf} 上昇時間 5.4sec 下降時間 2.8sec バケット前傾時間 1.0sec 走行速度(前進／後進) 1速 8.5km/h／8.5km/h 2速 16.0km/h／16.0km/h 3速 34.0km/h／34.0km/h 最大けん引力 73.5kN{7,500kgf} 登板能力 58%(30度) 最小回転半径 バケット最外側部 5,180mm 最外輪中心 4,480mm 寸法 全長（バケット地上） 6,045mm 全幅 車幅 2,270mm バケット幅 2,350mm 全高 2,990mm[3,085mm] ホイールベース 2,600mm トレッド 1,820mm 最低地上高 375mm 積み込み寸法 バケットヒンジピン高さ 3,470mm ダンピングクリアランス 2,720mm ダンピングリーチ 935mm バケット角度 前傾(最高位置) 45度 後傾(走行姿勢) 50度 アーティキュレート角度(左右) 左右40度 質量 運転質量6,600kg[6,900kg] エンジン エンジン 名称 カミンズ B4.5T 種類 ターボ付き直接噴射式ディーゼル 総排気量 4,510L 定格出力 71kW/2,100min-1{97PS/2,100rpm} 最大トルク 409N・m/1,500min-1{42.0kgf・m/1,500rpm} 伝導装置 トルクコンバータ形式3要素1段1相式 変速機形式カウンタシャフト ブレーキ ブレーキ 走行 前後輪独立2系統油圧作動密閉湿式ディスク 駐車 推進軸制動、内部拡張式 その他 タイヤ16.9-24-10PR(L2) 燃料タンク容量120L エンジンオイル11L ※ 単位は国際単位系のSI単位表示で{ }内は従来表示です。※ [ ]内の数値はキャブ仕様のものです。 全体図 （単位:mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロード
