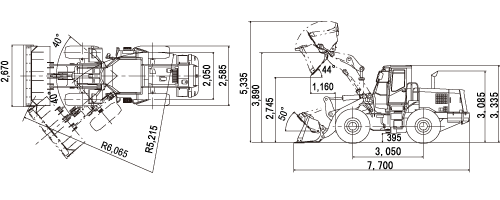

生産終了機ホイールローダーLK230Z-6カタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：LK230Z-6） 本体型式LK230Z-6 車名型式コベルコJDS-RE07 性能 標準バケット容量（カッティングエッジ付）m3 3.0※ 常用荷重kN {kgf} 45.0 {4,590} 最大掘起力（バケット）kN {kgf} 114 {11,620} 上昇時間sec 5.9 下降時間sec 3.1 バケット前傾時間sec 1.2 走行速度（前進/後進） 1速km/h 7.3 ／ 7.4 2速km/h 12.2 ／ 12.5 3速km/h 20.3 ／ 20.7 4速km/h 36.9 ／ 37.4 最大けん引力kN {kgf} 131 {13,350} 登坂能力%（度） 58 (30) 最小回転半径 バケット最外側部mm 6,065 最外輪中心mm 5,215 寸法 全長（バケット地上）mm7,700 全幅車幅mm2,585 バケット幅mm2,670 全高mm3,335 ホイールベースmm3,050 トレッドmm2,050 最低地上高mm395 積み込み寸法バケットヒンジピン高さmm3,890 ダンピングクリアランスmm2,745 ダンピングリーチmm1,160 バケット角度前傾（最高位置）度44 後傾（走行姿勢）度50 アーティキュレート角度（左右）度左右40 質量 運転質量kg14,280 エンジン 名称 カミンズQSB6.7 種類 インタークーラターボ付直接噴射式ディーゼル 総排気量L 6.69 定格出力kW/min-1{PS/rpm} 137/2,200{184/2,200} 最大トルクN・m/min-1{kgf・m/rpm} 900/1,400{90.9/1,400} 伝導装置 トルクコンバータ形式3要素1段1相式 変速機形式フルパワーシフト 自動変速 ブレーキ 走行前後輪独立2系統 油圧作動密閉式湿式ディスク 駐車推進軸制動内部拡張式 その他 タイヤ20.5-25-12PR (L3) 燃料タンク容量L270 エンジンオイルL23 単位は国際単位系のSI単位表示で｛ ｝内は従来表示です。 ※ルーズマテリアル用。ストックパイル用はオプション。 全体図 カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロード
