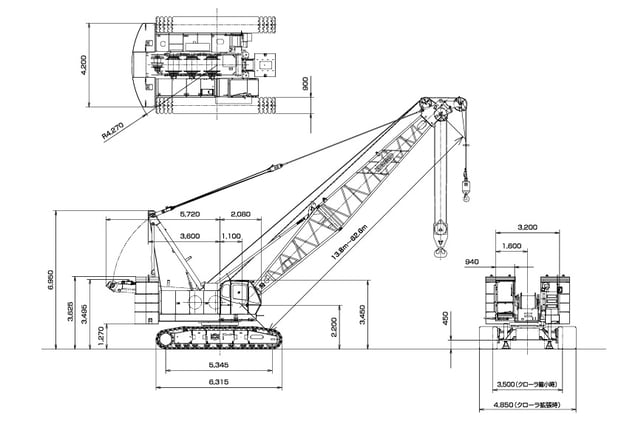

生産終了機クローラクレーンBM1000HDカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：BM1000HD） 性能 クローラクレーン 最大つり上げ能力 t × m 100 × 3.8 基本ブーム長さ m 13.8 最大ブーム長さ m 62.6 ロープ速度 主巻 巻上・巻下 m/min *110 〜 3 補巻 巻上・巻下 m/min *110 〜 3 サード(オプション) 巻上・巻下 m/min *125 〜 3 ブーム 巻上・巻下 m/min *50 〜 3 旋回速度 min-1{rpm} 3.2 {3.2} 走行速度 km/h *1.5 / 1.0 作業時質量(基本姿勢)[サード付] t 約107.4 [110] 接地圧(基本姿勢)[サード付] kPa {kgf/cm2} 約109.7 {1.12}[112.3 {1.15}] 登坂能力(tanθ) %(度) 30(16.7) 定格ラインプル 主巻・補巻 kN {tf} 132 {13.5} サード(オプション) kN {tf} 108 {11.0} エンジン 型式 日野P11C 定格出力 kW/min-1 247 / 2,000 ワイヤロープ 主巻 mm Φ 28 補巻 mm Φ 28 サード(オプション) mm Φ 26 ブーム mm Φ 20 サードドラムはオプションです。 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
