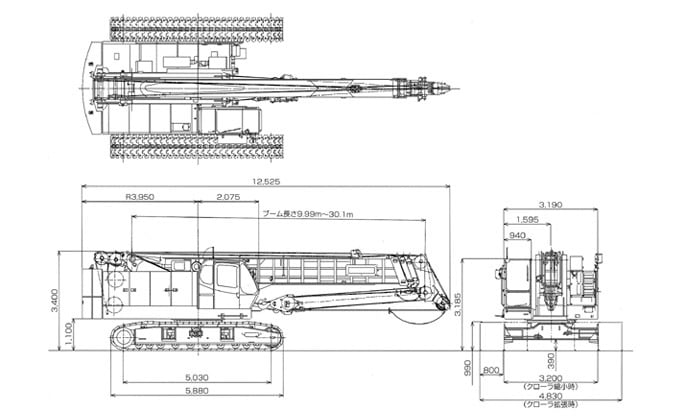

生産終了機テレスコピッククローラクレーンTK750カタログスペックカタログ技術情報（CAD図 / 接地圧計算） TK750の最新モデル「TK750G-2」の製品情報はこちら 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：TK750） 性能 最大定格総荷重 t × m 75 × 3.0 ブーム長さ m 9.99 ～ 30.1 ロープ速度 主巻 m/min *120 補巻 m/min *120 サード m/min *100 旋回速度 min-1{rpm} 2.5 {2.5} 走行速度 km/h 高速1.9 / 低速1.2 全装備質量(標準仕様) t 64.8 接地圧(基本姿勢) kPa {kgf/cm2} 79.0 {0.805} 登坂能力 %(度) 40(21.8) 定格ラインプル 主巻 kN {tf} 68.7 {7.0} 補巻 kN {tf} 68.7 {7.0} サード kN {tf} 52.0 {5.3} エンジン 名称 三菱6D24-TLE2A 定格出力 kW/min-1 235 / 2,000 {320 / 2,000} ワイヤロープ 主巻 mm Φ 22 補巻 mm Φ 22 サード mm Φ 20 サードドラムはオプションです。 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
