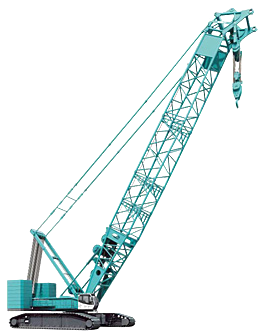

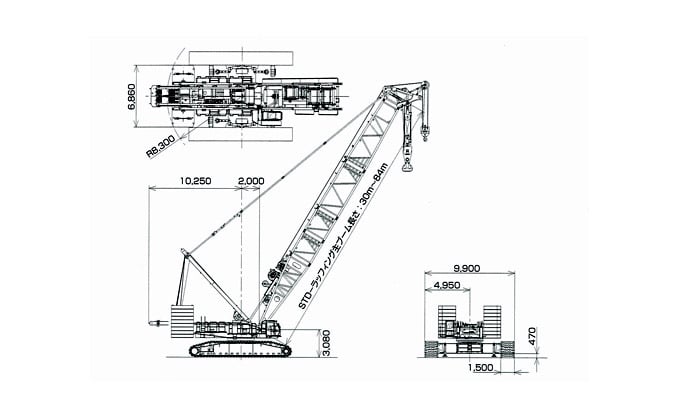

生産終了機クローラクレーンSL6000J-500カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：SL6000J） 性能 STANDARD(STD) HEAVY LIFT(HL) ヘビーデューティー主ブーム 最大つり上げ能力 t × m 500 × 6.2 367.5 × 8.3 ブーム長さ m 21 〜 42 36 〜 42 ラッフィング主ブーム 最大つり上げ能力 t × m 300 × 9.3 300 × 9.3 ブーム長さ m 30 〜 84 36 〜 84 ロング主ブーム ブーム長さ m 90 〜 108 ラッフィングジブ 最大つり上げ能力 t × m 184 × 14.0 200 × 14.4 最大ブーム＋ジブ長さ m 66 ＋ 72※1 66 ＋ 72 ラッフィングブーム角度 m 66° 〜 86° ─ 能力増大装置(HLマスト)長さ m － 30 ロープ速度 巻上1 m/min *110 〜 3 巻上2 m/min *110 〜 3 起状1 m/min *(20 〜 2) × 2 起状2 m/min *30 〜 2 起状3 m/min *30 〜 2 旋回速度 min-1{rpm} 0.9 {0.9} 走行速度 km/h *1.0 / 0.6 作業時質量(基本姿勢) t 424 461 接地圧 kPa {kgf/cm2} 136 {1.4} 148 {1.5} 登坂能力(tanθ) %(度) 20%(11.3) 定格ラインプル kN {tf} 137 {14.0} エンジン 名称 日野E13C 定格出力 kW/min-1 320 / 2,000 ワイヤロープ 巻上1 mm Φ 28 巻上2 mm Φ 28 起状1 mm Φ 28 起状2 mm Φ 28 起状3 mm Φ 28 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 ※1印のラッフィングブーム＋ジブ長さには、12 m中間HLマストと自立用の20トンカウンタウエイトが必要です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
