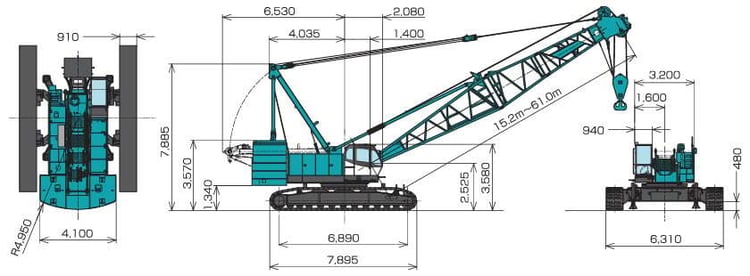

生産終了機クローラクレーンマスターテック7120FSカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7120-1F） 性能 クレーン(φ28ワイヤロープ) クレーン(φ30ワイヤロープ)(オプション) 最大定格総荷重t × m 120 × 5.0 ブーム長さm 15.2 〜 61.0 ロープ速度 主巻 m/min *110 / 55 補巻 m/min *110 / 55 サード m/min *100 〜 3 ブーム起伏 m/min *48 〜 2 旋回速度min-1 {rpm} 2.1 {2.1} 走行速度km/h *1.3 / 0.9 作業時質量(基本姿勢)t 137※ 接地圧(基本姿勢)kPa {kgf/cm2} 107 {1.10} 登坂能力%(度) 30 (16.7) 定格ラインプル 主巻 kN{tf} 132.4{13.5} 152.0{15.5} 補巻 kN{tf} 132.4{13.5} 152.0{15.5} サード(オプション) kN{tf} 118{12.0} エンジン 名称 日野P11C-UN 定格出力kW/min-1 247 / 2,000 ワイヤロープ 主巻mm Φ 28 Φ 30 補巻mm Φ 28 Φ 30 ブームmm Φ 20 サードmm Φ 26 サードドラムはオプションです。 ※各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 ※カウンタウエイト質量58t (9.9t + 10.0t × 2 + 9.3t + 6.5t + 6.3t + 3t × 2) 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
