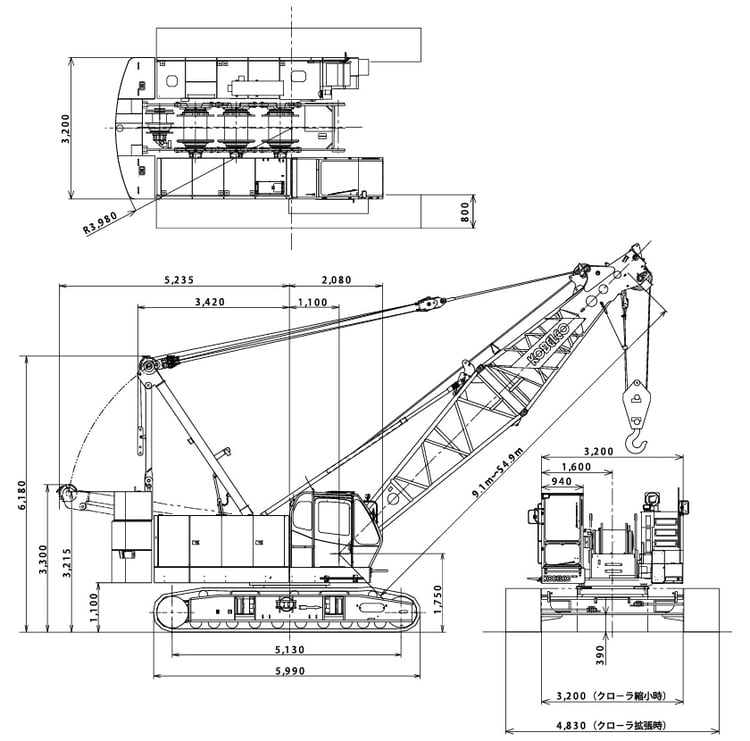

生産終了機クローラクレーンマスターテック7070カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7070-1F） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力t × m 70 × 4.0 13 × 12.0 ブーム(タワー)長さm 9.1 〜 54.9 21.3 〜 42.7 ジブ(タワージブ)長さm 6.1 〜 18.3 18.3 〜 30.5 最大ブーム(タワー)＋ジブ(タワージブ)長さm 45.7 + 12.2 42.7 + 30.5 42.7 + 18.3 ロープ速度 主巻 巻上・巻下m/min *120 〜 3 補巻 巻上・巻下m/min *120 〜 3 ─ タワージブ起伏 巻上・巻下m/min ─ *90 〜 3 サード(オプション) 巻上・巻下m/min *120 〜 3 ブーム(タワー)起伏 巻上・巻下m/min *70 〜 2 旋回速度min-1 {rpm} 4.0 {4.0} 走行速度km/h *1.9 / 1.2 作業時質量(基本姿勢)t 72.3 76.8 接地圧(基本姿勢)kPa {kgf/cm2} 81 {0.82} 86 {0.87} 登坂能力(tanθ)%(度) 40 (21.8) ─ 定格ラインプルkN {tf} 68.6 {7.0} ─ エンジン 型式 日野J08E 定格出力kW/min-1 159 / 2,000 ワイヤロープ 主巻mm Φ 22 補巻(タワージブ)mm Φ 22 サード(オプション)mm Φ 22 ブーム(タワー)mm Φ 16 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していませんダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
