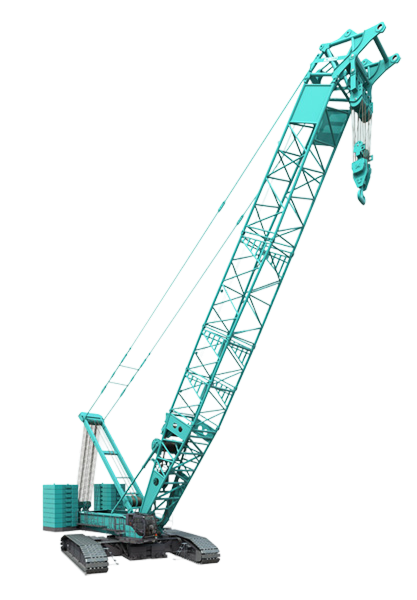

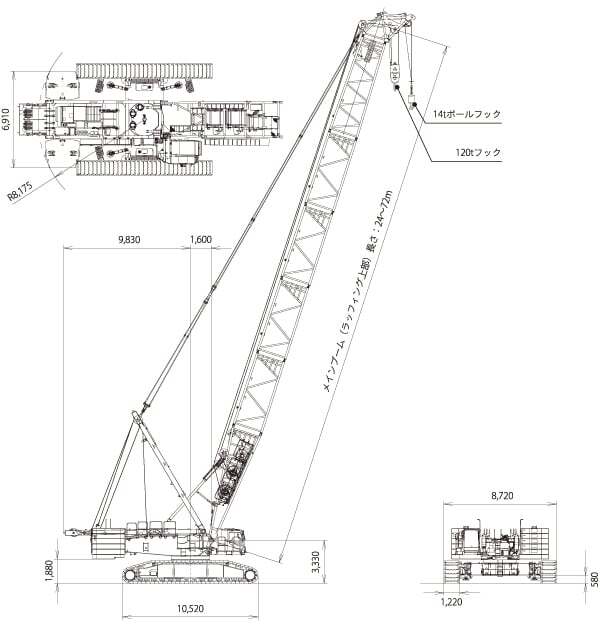

生産終了機クローラクレーンSL4500Jカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：SL4500J-2） 性能 クレーン ラッフィングジブ メインブーム ロングブーム 最大つり上げ荷重t × m 350 × 6.0※1 / 180 × 10.0 90 × 14.0 80 × 16.0 ブーム長さm 24※1 〜 72 48 〜 96 30 〜 60 ジブ長さm － － 24 〜 60 最大ブーム＋ジブ長さm － － 60 ＋ 60 ロープ速度 主巻 巻上・巻下m/min 110 〜 3 補巻 巻上・巻下m/min 110 〜 3 ジブ起伏 巻上・巻下m/min － － 29 〜 2 ブーム起伏 巻上・巻下m/min (2 × 28) 〜 2 旋回速度min-1 {rpm} 1.2 {1.2} 走行速度km/h 1.0 / 0.6 作業時質量(基本姿勢)t 310 310 324 接地圧kPa {kgf/cm2} 134｛1.3｝ 134｛1.3｝ 140｛1.4｝ 登坂能力(tanθ)%(度) 20(11.3) 定格ラインプルkN {tf} 137 {14} エンジン 名称 日野E13C-VV 定格出力kW/min-1 320 / 2,000 ワイヤロープ 主巻mm 成形ナフレックス Φ 28 mm 補巻mm 成形ナフレックス Φ 28 mm ブームmm IWRC 6 × WS(31) Φ 28 mm ジブmm IWRC 6 × WS(31) Φ 26 mm ※1印はヘビーブーム装着時の値です。登坂能力は最大登坂時の傾斜角度であり、地盤の状態やクレーンによってはこの数値より低くなります。各速度は軽負荷の時の値であり、負荷により速度の変動があります。各ロープ速度はドラム1層目での値です。単位は国際単位系のSI単位で{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
