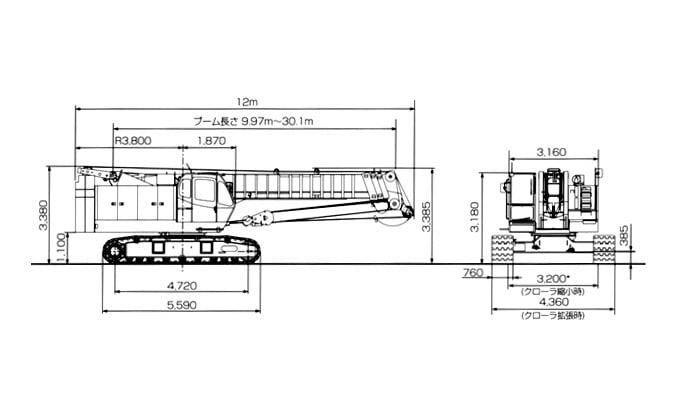

生産終了機テレスコピッククローラクレーンTK550カタログスペックカタログ技術情報（CAD図 / 接地圧計算） TK550の最新モデル「TK550G-2」の製品情報はこちら 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：TK550-1E） 性能 全装備質量(標準仕様) t 49.98 接地圧 kPa [kgf/cm2] 68.3 {0.70} 最大定格総荷重 9.97mブーム t × m 55.0 × 3.0 (12本掛) 16.7mブーム t × m 28.0 × 5.0 (6本掛) 23.4mブーム t × m 22.0 × 5.0 (5本掛) 30.1mブーム t × m 14.0 × 6.5 (4本掛) 補助シーブ (最大) t 5.0 (1本掛) ブーム長さ m 9.97 〜 30.1 主フック最大地上揚程 m 30.7 主フック最大作業半径 m 27.6 ロープ速度 主巻 m/min 125 (4層目) 補巻 m/min 110 (2層目) サード(オプション) m/min 100 (3層目) 定格ラインプル 主巻 kN[tf] 44.1 {4.5} 補巻 kN[tf] 49.0 {5.0} サード(オプション) kN[tf] 29.4 {3.0} ブーム伸長速度 sec/m 120 / 20.1 ブーム上げ速度 sec/度 64 / 0 〜 82.5 旋回速度 min-1[rpm] 2.3 {2.3} ワイヤロープ 主巻用 Φ 18 mm × 180 mIWRC 6 × WS (26) C/O 難撚性 補巻用 Φ 18 mm × 80 mIWRC 6 × WS (26) C/O 難撚性 サード(オプション)用 Φ 16 mm × 80 mIWRC 6 × Fi (29)C/O 難撚性 油圧装置 作動油量 L 610 (タンク内) 上部旋回体 エンジン 型式 三菱6D16-TLE2A 総排気量 L 7.545 最大出力 kW/min-1[PS/rpm] 147 / 2,000 {200 / 2,000} 最大トルク N・m/min-1[kgf・m/rpm] 804 / 1,600 {82 / 1,600} 燃料タンク容量 L 270 下部走行体 走行速度 km/h 1.9 / 1.2 登坂能力 %(度) 30 (16.7) 単位は国際単位系のSI単位表示で{ }内は従来表示です。 各速度は軽負荷の時の値であり、負荷により速度の変動します。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
