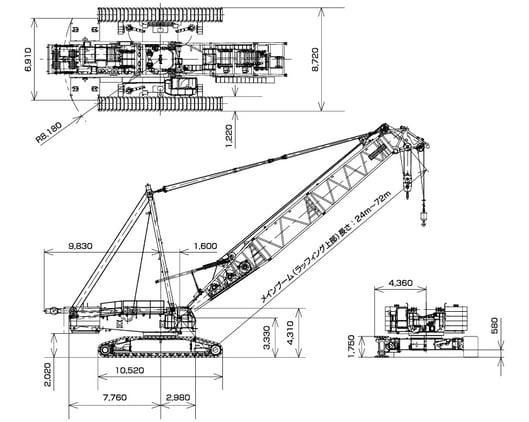

生産終了機クローラクレーンSL4500J-350カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：SL4500J） 性能 クレーン ラッフィングジブ メインブーム ロングブーム 最大つり上げ荷重 t × m 350 × 6.0※1/ 180 × 10.0 90 × 14.0 80 × 16.0 ブーム長さ m 24 〜 72 48 〜 96 30 〜 60 ジブ長さ m － － 24 〜 60 最大ブーム＋ジブ長さ m － － 60 × 60 ロープ速度 主巻 巻上・巻下 m/min *110 〜 3 補巻 巻上・巻下 m/min *110 〜 3 ジブ起伏 巻上・巻下 m/min － － *30 〜 2 ブーム起伏 巻上・巻下 m/min *(2 × 20) 〜 2 旋回速度 min-1{rpm} *1.2 {1.2} 走行速度 km/h *1.0 / 0.6 作業時質量(基本姿勢) t 310 314 324 接地圧(基本姿勢) kPa {kgf/cm2} 134 135 140 登坂能力 %(度) 20%(11.3) 定格ラインプル kN {tf} 137 {14} エンジン 名称 日野E13C-UV 定格出力 kW/min-1 320 / 2,000 ワイヤロープ 主巻 mm 成形ナフレックスφ 28 mm × 720 m 補巻 mm 成形ナフレックスφ 28 mm × 280 m※2 ブーム mm IWRC 6 × WS(31) φ 28 mm × 530 m ジブ mm IWRC 6 × WS(31) φ 26 mm × 300 m ※1印は特殊ブーム装着時の値です。 ※2印は特殊ブーム装着時660 m 各ロープ速度はドラム1層目での値です。 *各作業速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
