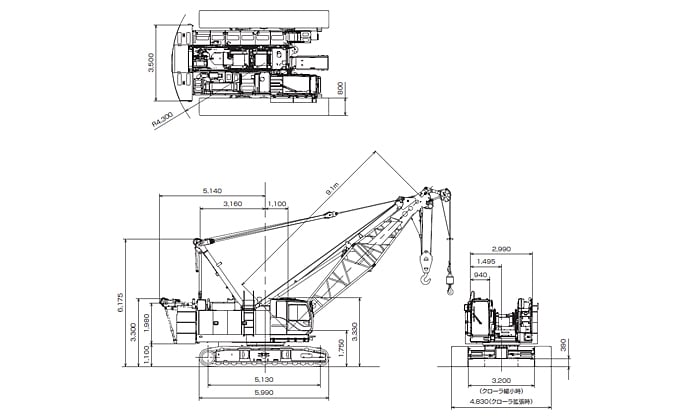

生産終了機クローラクレーンマスターテック7070Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） マスターテック7070Gの最新モデル「7070G-2」の製品情報はこちら 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7070G） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力t × m 70 × 4.0 13 × 13.9 ブーム(タワー)長さm 9.1 〜 54.9 21.3 〜 42.7 ジブ(タワージブ)長さm 6.1 〜 18.3 18.3 〜 30.5 最大ブーム(タワー)＋ジブ(タワージブ)長さm 45.7 + 12.2 42.7 + 30.5 42.7 + 18.3 42.7 + 30.5 ロープ速度 主巻 巻上・巻下m/min *120 〜 3 補巻 巻上・巻下m/min *120 〜 3 ─ タワージブ起伏 巻上・巻下m/min ─ *90 〜 3 サード(オプション) 巻上・巻下m/min *120 〜 3 ブーム(タワー)起伏 巻上・巻下m/min *70 〜 2 旋回速度min-1 {rpm} 4.0 {4.0} 走行速度km/h *1.73 / 1.15 作業時質量(基本姿勢)t 75 81 接地圧(基本姿勢)kPa {kgf/cm2} 89.8 {0.92} 96.0 {0.98} 登坂能力(tanθ)%(度) 40 (21.8) ─ 定格ラインプルkN {tf} 68.6 {7.0} ─ エンジン 型式 日野J08E-UV 定格出力kW/min-1 213 / 2,100 ワイヤロープ 主巻mm Φ 22 補巻(タワージブ)mm Φ 22 サード(オプション)mm Φ 22 ブーム(タワー)mm Φ 16 サードドラムはオプションです。 単位は国際単位系のSI単位表示で{ }内は従来表示です。 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
