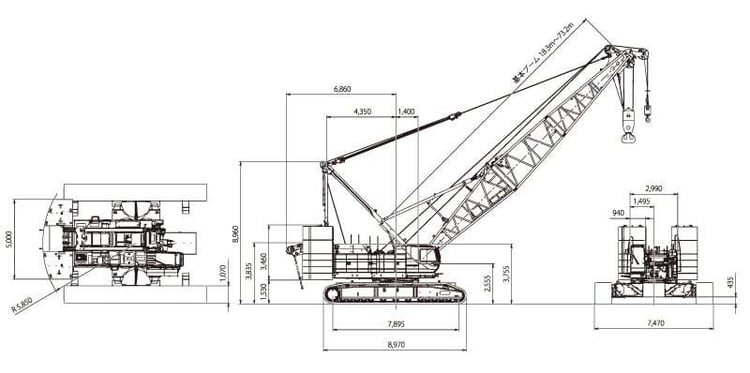

生産終了機クローラクレーンマスターテック7200Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） 最新モデルの製品情報はこちらマスターテック7200G NEO(7200G-2N) マスターテック7200G (7200G-2A) ※当ページは、2018年11月出荷機以降の「7200G-2」の情報を掲載しています。 それ以前の「7200G-2」の情報は、生産終了モデルページをご覧ください。 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7200G-2） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力t × m 200 × 5.0 25×18.0 37.5 × 14.4（ロング） ブーム(タワー)長さm 18.3 ～ 73.2 36.6 ～ 64.1 73.2 ～ 91.4（ロング） ジブ(タワージブ)長さm ─ 27.4 ～ 51.8 最大ブーム(タワー)＋ジブ(タワージブ)長さm ─ 64.1 + 51.8 ロープ速度 主巻 巻上・巻下m/min *110 ～ 3 *110 ～ 3 補巻 巻上・巻下m/min *110 ～ 3 ─ タワージブ起伏 巻上・巻下m/min ─ *60 〜 3 ブーム(タワー)起伏 巻上・巻下m/min *(26 ～ 2）×2 旋回速度min-1 {rpm} 2.2{2.2} 走行速度km/h *1.0 / 0.6 作業時質量(基本姿勢)t 215 226 接地圧kPa {kgf/cm2} 125{1.27} 131{1.34} 登坂能力(tanθ)%(度) 30（16.7） ─ 定格ラインプルkN {tf} 1本掛132{13.5}/多本掛123{12.5} エンジン 名称 日野P11C-VN 定格出力kW/min-1 271/1,850 ワイヤロープ 主巻mm Φ 28 補巻(タワージブ)mm Φ 28 ブーム(タワー)mm Φ 22 ジブ（タワージブ）mm ─ Φ 22 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
