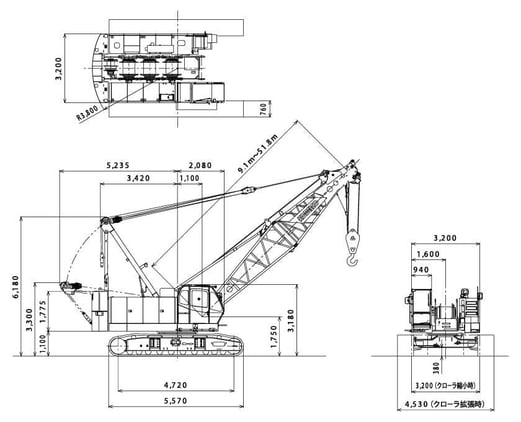

生産終了機クローラクレーンマスターテック7055カタログスペックカタログ技術情報（CAD図 / 接地圧計算） 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7055-3F） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力 t × m 55 × 3.7 12 × 10.0 ブーム(タワー)長さ m 9.1 〜 51.8 21.0 〜 42.4 ジブ(タワージブ)長さ m 6.1 〜 18.3 16.8 〜 29.0 最大ブーム(タワー)＋ジブ(タワージブ)長さ m 42.7 ＋ 12.2 42.4 + 29.0 39.6 + 18.3 ロープ速度 主巻 巻上・巻下 m/min *120 〜 3 補巻 巻上・巻下 m/min *120 〜 3 ─ タワージブ起伏 巻上・巻下 m/min ─ *90 〜 3 サード(オプション) 巻上・巻下 m/min *120 〜 3 ブーム(タワー)起伏 巻上・巻下 m/min *70 〜 2 旋回速度(フリー/ブレーキ) min-1{rpm} 4.0 {4.0} 走行速度 km/h *2.4 / 1.5 作業時質量(基本姿勢) t 56.7 60.6 接地圧(基本姿勢) kPa {kgf/cm2} 72.3 {0.74} 77.3 {0.79} 登坂能力(tanθ) %(度) 40 (21.8) ─ 定格ラインプル kN {tf} 68.6 {7.0} ─ エンジン 型式 日野J08E 定格出力 kW/min-1 159 / 2,000 ワイヤロープ 主巻 mm Φ 22 補巻(タワージブ) mm Φ 22 サード(オプション) mm Φ 22 ブーム(タワー) mm Φ 16 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供 / 接地圧計算サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
