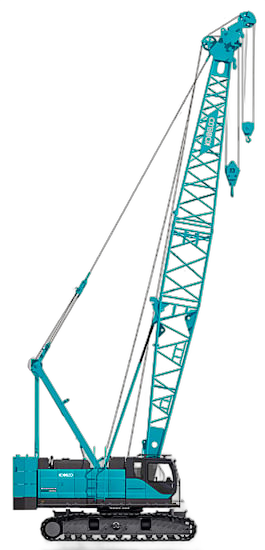

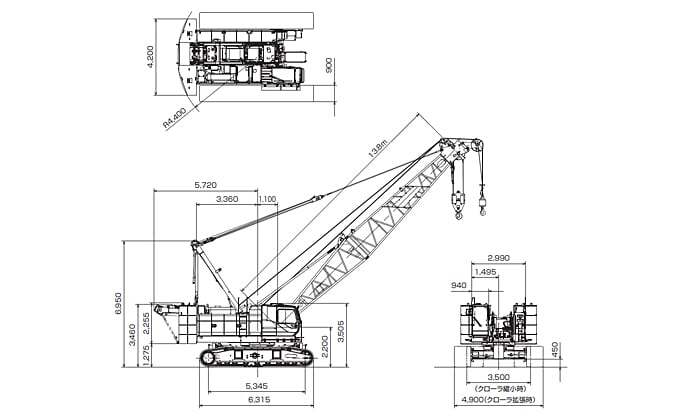

生産終了機クローラクレーンマスターテック7090Gカタログスペックカタログ技術情報（CAD図 / 接地圧計算） マスターテック7090Gの最新モデル「7090G-2」の製品情報はこちら 主要諸元全体図カタログダウンロード主要諸元全体図カタログダウンロードメニュー 主要諸元（本体型式：7090G） 性能 クローラクレーン ラッフィングタワー 最大つり上げ能力t × m 90 × 4.3 15 × 15.2 ブーム(タワー)長さm 13.8 〜 62.6 26.0 〜 44.3 ジブ(タワージブ)長さm 9.1 〜 21.3 18.8 〜 37.1 最大ブーム(タワー)＋ジブ(タワージブ)長さm 53.4 + 21.3 44.3 + 37.1 ロープ速度 主巻 巻上・巻下m/min *120 〜 3 補巻 巻上・巻下m/min *120 〜 3 ─ タワージブ起伏 巻上・巻下m/min ─ *60 〜 3 ブーム(タワー)起伏 巻上・巻下m/min *48 〜 2 サード(オプション) 巻上・巻下m/min *120 〜 3 旋回速度min-1 {rpm} 3.2 {3.2} 走行速度km/h *1.4 / 1.0 作業時質量(基本姿勢)t 93 101 接地圧kPa {kgf/cm2} 94.3 {0.96} 102.5 {1.04} 登坂能力(tanθ)%(度) 40(21.8) ─ 定格ラインプルkN {tf} 108 {11} ─ エンジン 名称 日野J08E-UV 定格出力kW/min-1 213 / 2,100 ワイヤロープ 主巻mm Φ 26 補巻(タワージブ)mm Φ 26 ブーム(タワー)mm Φ 20 各ロープ速度はドラム1層目での値です。 *印の速度は軽負荷の時の値であり、負荷により速度の変動があります。 単位は国際単位系のSI単位で、{ }内は従来表示です。 全体図 （単位：mm） カタログダウンロード カタログ※写真とセールスポイントを掲載しています。※スペックは掲載していません。ダウンロードスペック※主要諸元や定格総荷重表を掲載しています。※写真は掲載していません。ダウンロード CAD図提供サービス 技術情報CAD図提供サービスクレーン接地圧／反力計算サービス
