テレスコピッククローラクレーン(従来機製品情報) TK550GSB

TK550GSBの最新モデル「TK550G-2(SB)」の製品情報はこちら

主要諸元(本体型式: TK550G)Main Specifications

性能

最大定格総荷重t × m 55 × 3.0
ブーム長さm 7.7 ~ 20.9
ロープ速度 主巻m/min *110
補巻m/min *110
サードm/min *110
旋回速度min-1 {rpm} 2.3 {2.3}
走行速度km/h 高速2.1 / 低速1.4
作業時質量(標準仕様+55tフック+ボールフック) t 53.4
平均接地圧(標準仕様+55tフック+ボールフック) kPa {kgf/cm2} 72.9 {0.74}
登坂能力%(度) 30 (16.7)

エンジン

名称 Daimler OM936LA(MTU 6R1000)ディーゼルエンジン
定格出力kW/min-1 207 / 2,000 {281 / 2,000}

ワイヤロープ

主巻mm × m Φ 20 × 120
補巻mm × m Φ 20 × 60
サードmm × m Φ 18 × 120

※登坂能力は最大登坂時の傾斜角度であり、地盤の状態やクレーンによってはこの数値より低くなります。
※各速度は軽負荷の時の値であり、負荷により速度の変動があります。
※各ロープ速度はドラム1層目での値です。
※単位は国際単位系のSI単位で{ }内は従来表示です。

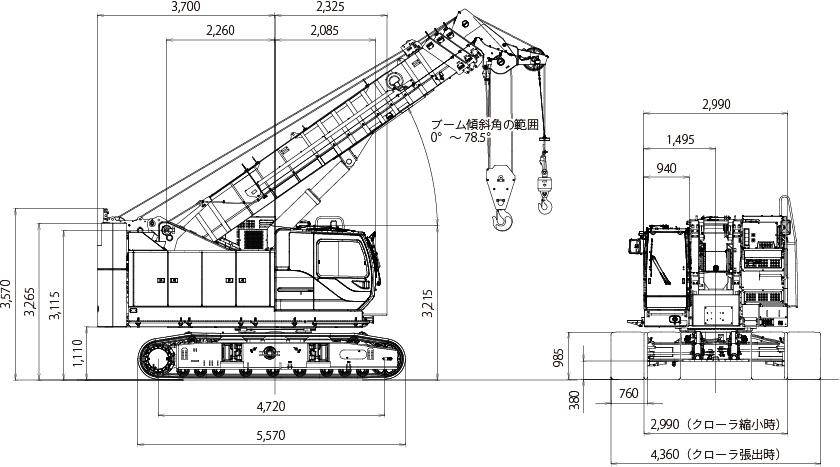

全体図Dimensions

全体図

(単位:mm)

カタログダウンロードCatalog Download

カタログダウンロードはこちら

カラーカタログ

PDF形式(2.5MB)

※写真とセールスポイントを掲載しています。
※スペックは掲載していません。

スペックカタログ

スペックカタログ

PDF形式(7.4MB)
