クローラクレーン(従来機製品情報) マスターテック7200G

最新モデルの製品情報はこちら
マスターテック7200G NEO(7200G-2N)
マスターテック7200G (7200G-2A)

※当ページは、2017年12月出荷機以降の「7200G」の情報を掲載しています。
それ以前の「7200G」の情報は、従来機ページをご覧ください。

主要諸元(本体型式: 7200G)Main Specifications

性能

  クローラクレーン ラッフィングタワー
最大つり上げ能力t × m 200 × 5.0 25×18.0
37.5 × 14.4
(ロング)
ブーム(タワー)長さm 18.3 ~ 73.2 36.6 ~ 64.1
73.2 ~ 91.4
(ロング)
ジブ(タワージブ)長さm 27.4 ~ 51.8
最大ブーム(タワー)+ジブ(タワージブ)長さm 64.1 + 51.8
ロープ速度 主巻 巻上・巻下 m/min *110 ~ 3 *110 ~ 3
補巻 巻上・巻下 m/min *110 ~ 3
タワージブ起伏 巻上・巻下 m/min *60 〜 3
ブーム(タワー)起伏 巻上・巻下 m/min *(26 ~ 2)×2
旋回速度min-1 {rpm} 2.2{2.2}
走行速度km/h *1.0 / 0.5
作業時質量(基本姿勢)t 212 223
接地圧kPa {kgf/cm2} 123{1.25} 129{1.32}
登坂能力(tanθ)%(度) 30(16.7)
定格ラインプルkN {tf} 1本掛132{13.5}/
多本掛123{12.5}

エンジン

名称 日野P11C-VC
定格出力kW/min-1 271/1,850

ワイヤロープ

主巻mm Φ 28
補巻(タワージブ)mm Φ 28
ブーム(タワー)mm Φ 22
ジブ(タワージブ)mm Φ 22

※各ロープ速度はドラム1層目での値です。
※*印の速度は軽負荷の時の値であり、負荷により速度の変動があります。
※単位は国際単位系のSI単位で、{ }内は従来表示です。

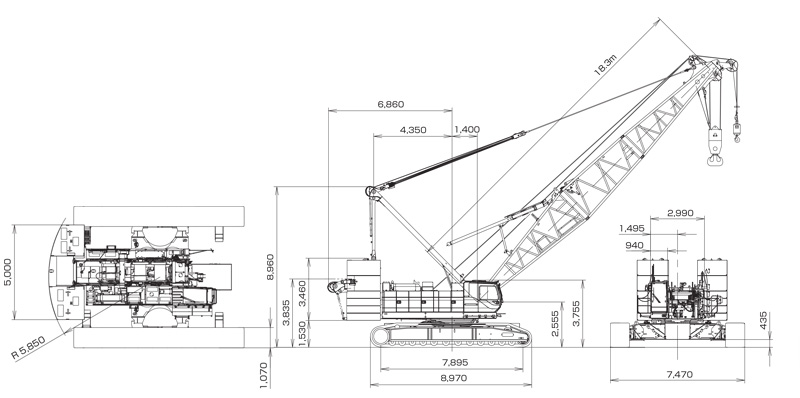

全体図Dimensions

全体図

(単位:mm)

カタログダウンロードCatalog Download

カタログダウンロードはこちら

カラーカタログ

PDF形式(2.7MB)

※写真とセールスポイントを掲載しています。

※スペックは掲載していません。

スペックカタログ ダウンロード

スペックカタログ

PDF形式(7.4MB)

※主要諸元や定格総荷重表を掲載しています。

※写真は掲載していません。
