テレスコピッククローラクレーン TK750G

主要諸元(本体型式: TK750G)Main Specifications

性能

最大定格総荷重t × m 75 × 3.0
ブーム長さm 10.0 ~ 30.1
ロープ速度 主巻m/min *120
補巻m/min *120
サードm/min *120
旋回速度min-1 {rpm} 2.5 {2.5}
走行速度km/h 高速1.7 / 低速1.2
作業時質量(基本姿勢)t 70.6
接地圧(基本姿勢)kPa {kgf/cm2} 83.9 {0.86}
登坂能力%(度) 40(21.8)

エンジン

名称 Daimler OM936LA(MTU 6R1000)ディーゼルエンジン
定格出力kW/min-1 254 / 2,000 {345 / 2,000}

ワイヤロープ

主巻mm Φ 22
補巻mm Φ 22
サードmm Φ 22

※各ロープ速度はドラム1層目での値です。
※サードドラムはオプションです。
※単位は国際単位系のSI単位で、{ }内は従来表示です。

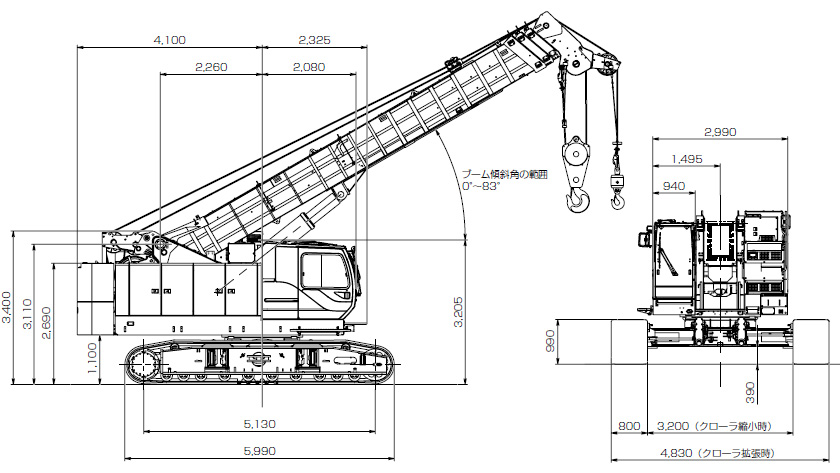

全体図Dimensions

全体図

(単位:mm)

カタログダウンロードCatalog Download

カタログダウンロードはこちら

カラーカタログ

PDF形式(3.2MB)

※写真とセールスポイントを掲載しています。
※スペックは掲載していません。

スペックカタログ ダウンロード

スペックカタログ

PDF形式(2.3MB)

※主要諸元や定格総荷重表を掲載しています。
※写真は掲載していません。

CAD図提供 / 接地圧計算サービス

技術情報

CAD図提供サービス、クレーン接地圧/反力計算サービス
